装着実例写真集

トヨタ

三菱

日産

HONDA

マツダ・スバル・いすず etc

外国産車

その他写真

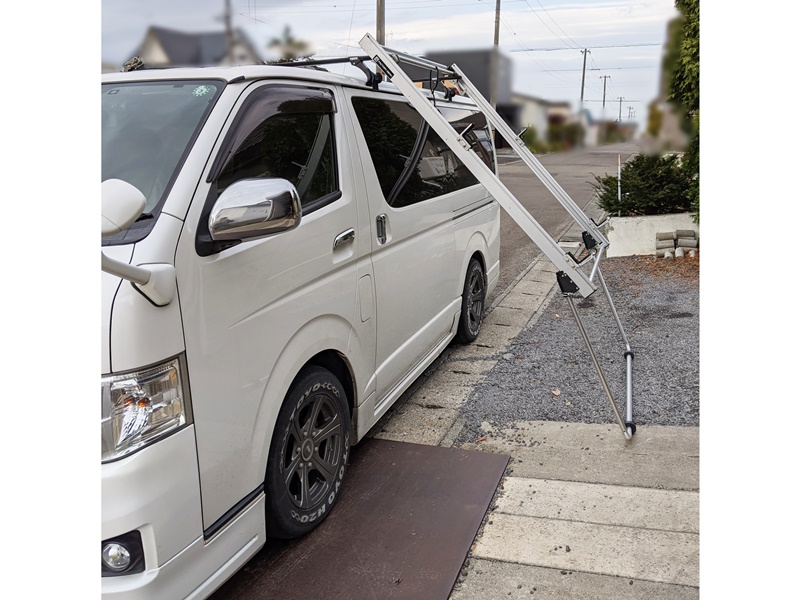

トヨタ

ハイエース

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

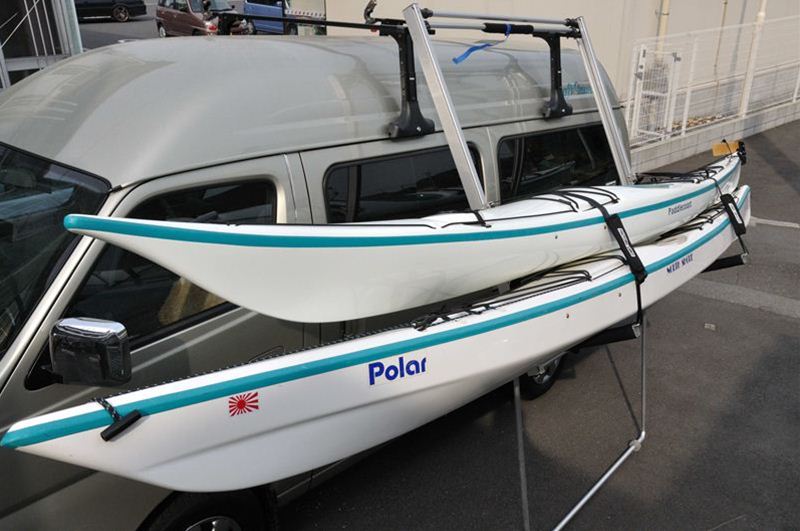

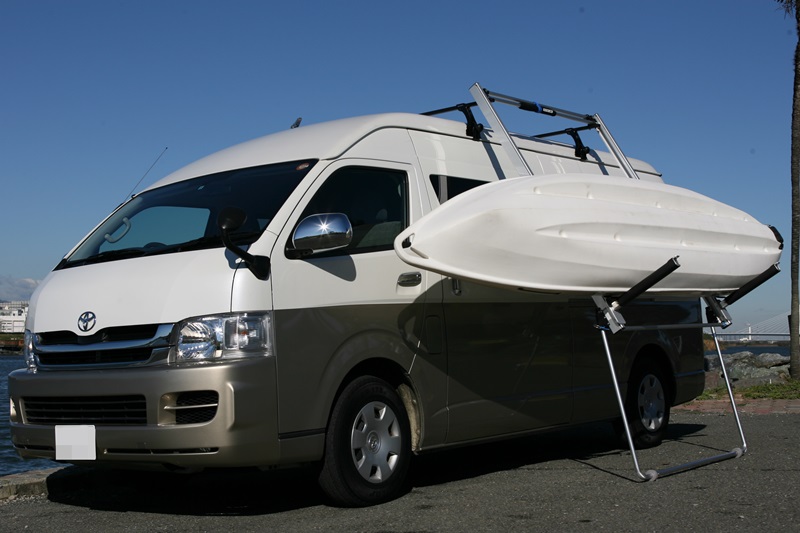

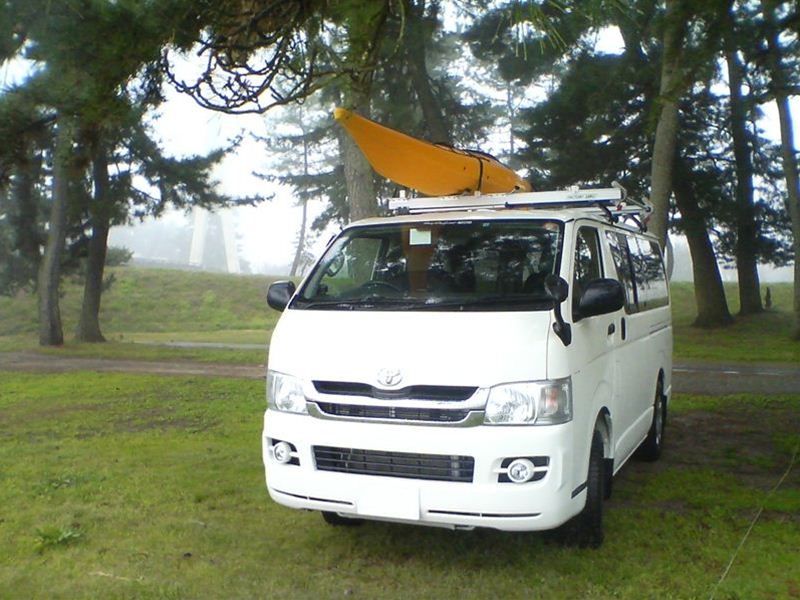

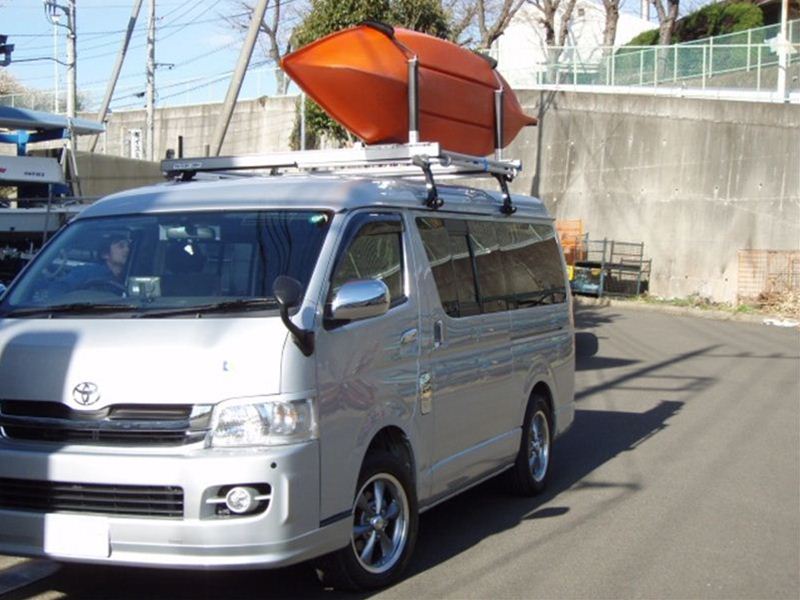

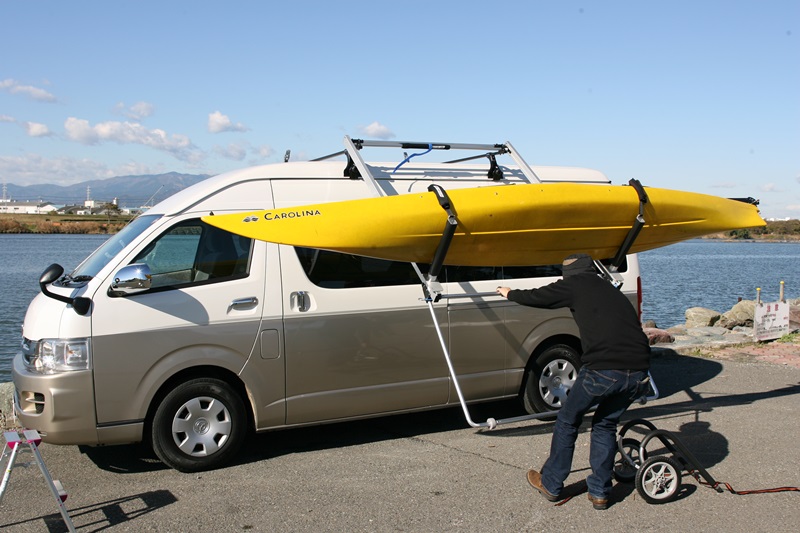

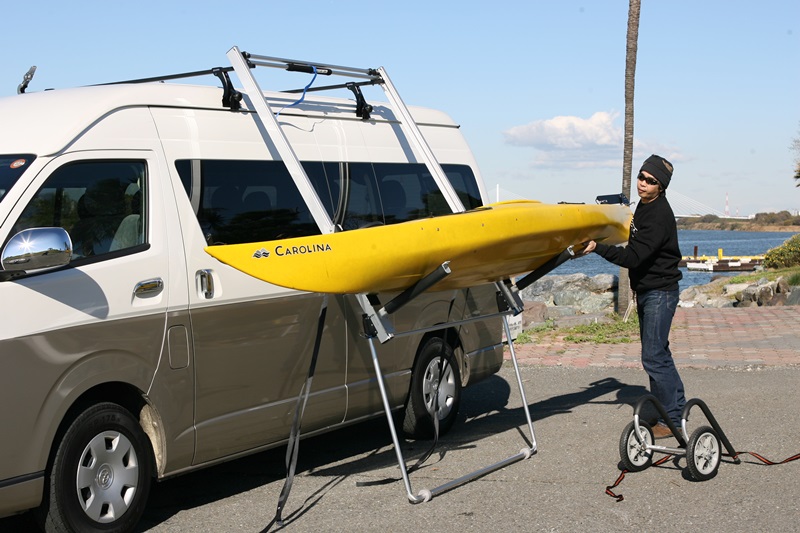

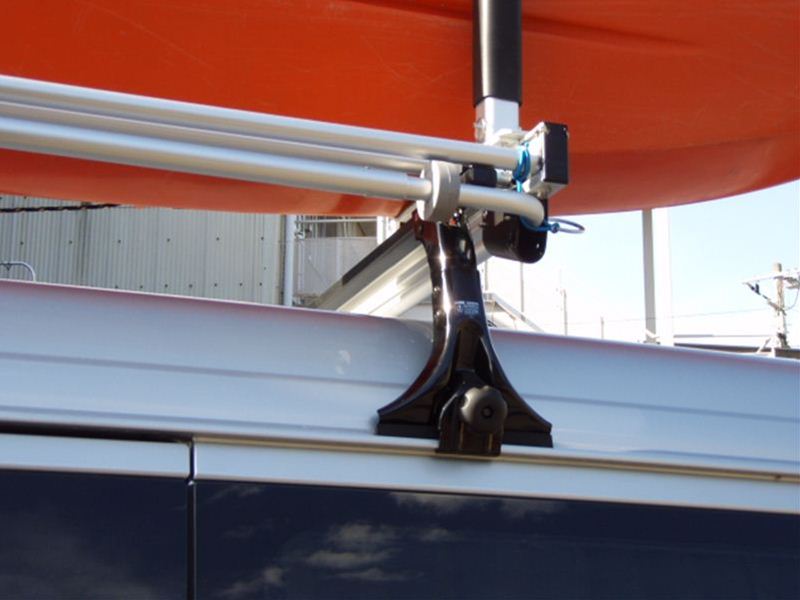

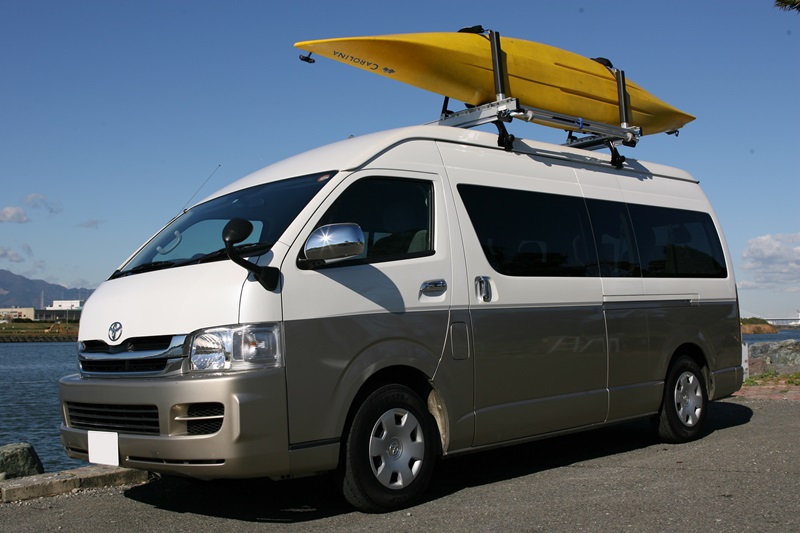

ハイエース+カヤック ハイエース+カヤック ハイエースミドルルーフ ハイエースミドルルーフ ハイエースミドルルーフ

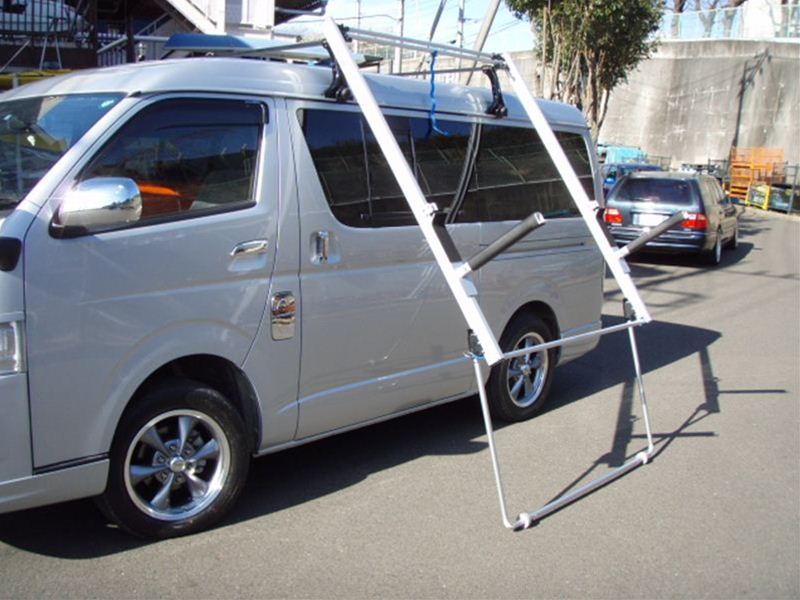

ハイエースミドルルーフ ハイエースワイド ハイエースワイド
ハイルーフ
ハイエースワイド
ハイルーフ
ハイエースワイド
ハイルーフ
ハイエースワイド
ハイルーフ
ハイエースワイド
ハイルーフ
新型ハイエース 特殊キャリア 特殊キャリア
特殊キャリア 特殊キャリア
ページの先頭へ戻

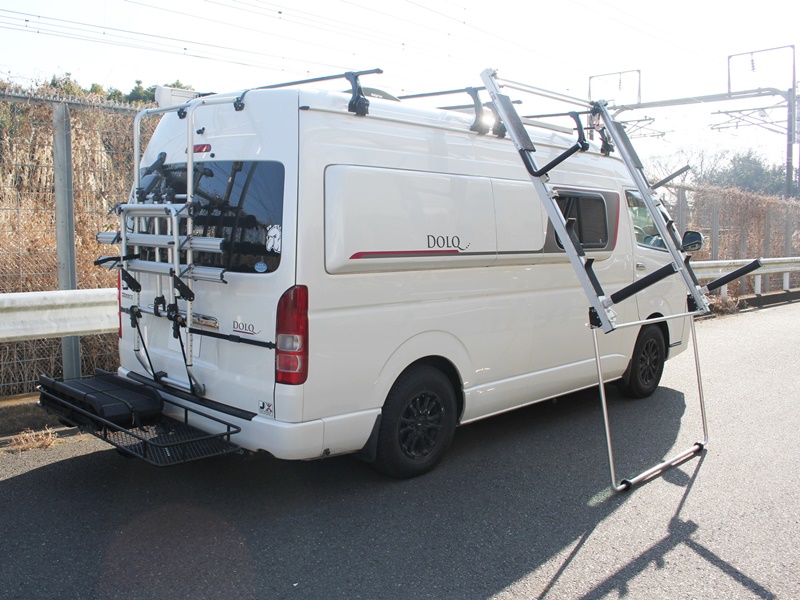

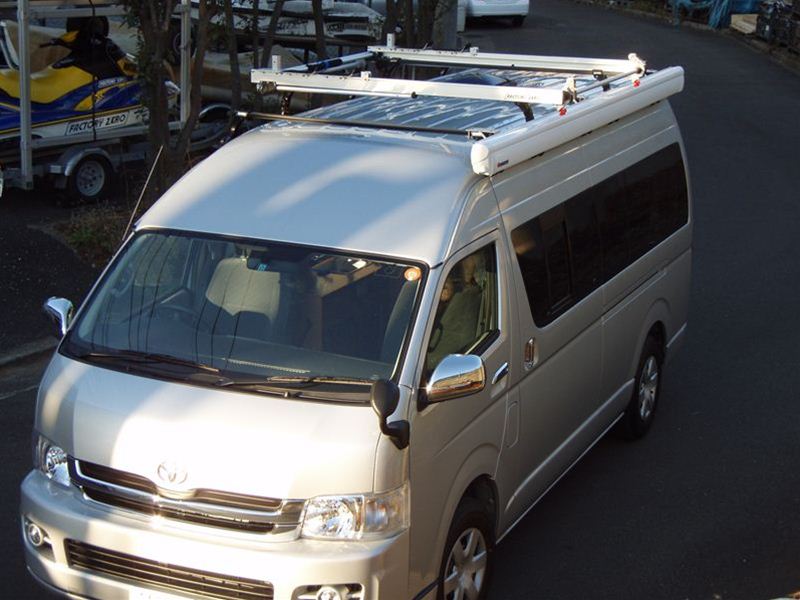

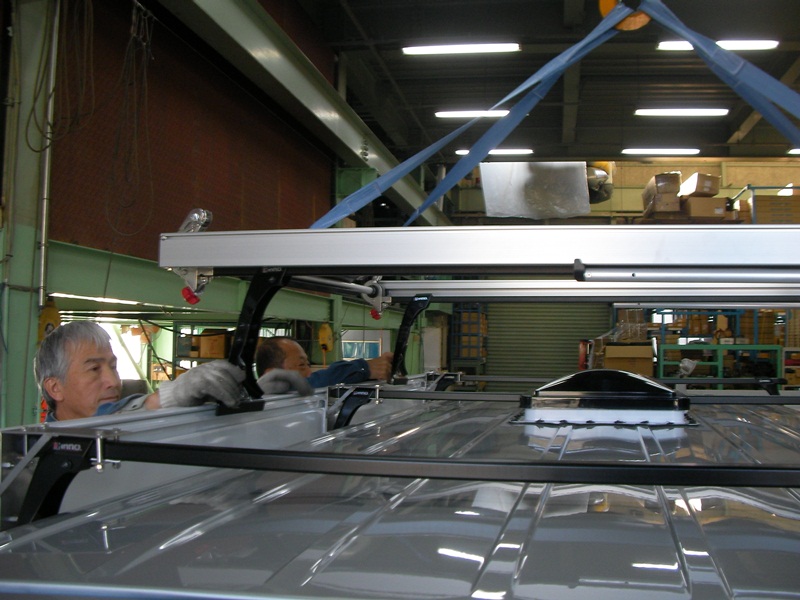

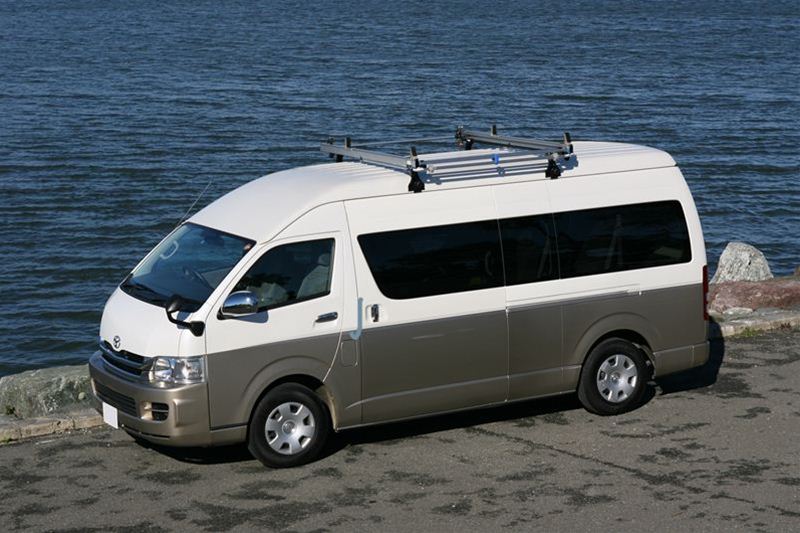

ハイエースワイドハイルーフキャンピングカー仕様車

ハイエースワイドハイルーフのキャンピングカー仕様車(サイドオーニング付)にオーバースライダーを取付しました。
※このお車についての取付事例にてキャンピングカーにつきましては必ず都度お問い合わせください。

OS1002HW(旧ロックタイプ)+OS0155(カヤック受)をRVイノーキャリアステーMD(足高さ280mm)で取付てます。
今のオーバースライダーはフロントロックとなりますが基本的には同じです(要確認)
サイドオーニングはRVイノーキャリアステーSDに特注L型ブラケット(キャンピングカーメーカー加工)で装着しオーバースライダー
に干渉しないよう少し外側に出しています。

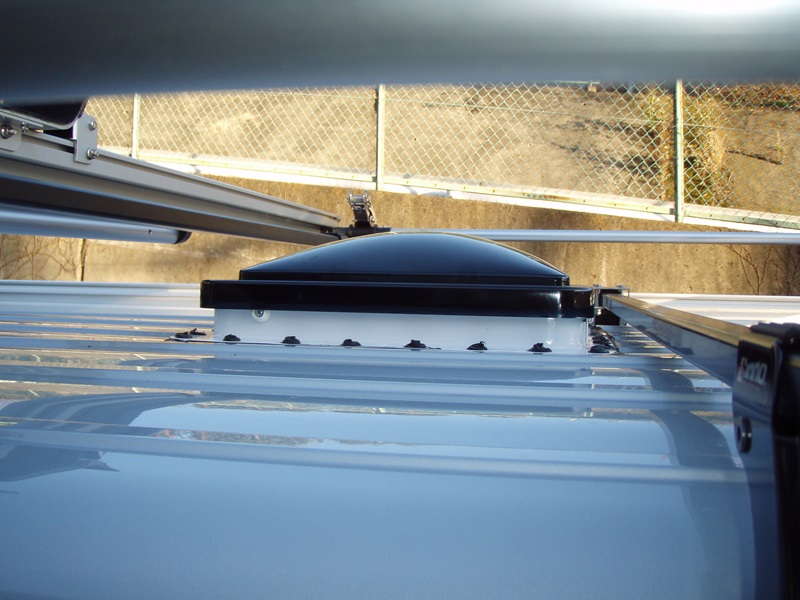

天窓はこのタイプは干渉しませんでした・・
ハイエースワイド
キャンピングカー
ハイエースワイド
キャンピングカー
ハイエースワイド
キャンピングカー
ハイエースワイド
キャンピングカー
ハイエースワイド
キャンピングカー
ハイエースワイド
キャンピングカー
ハイエースワイド
キャンピングカー
ハイエースワイド
キャンピングカー
ページの先頭へ戻

ハイエース標準ルーフ RVイノーキャリアステーLD取付

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ハイエース標準ルーフ 初年度登録H16.8~ H2##系 全長4695㎜ 全幅1695㎜ 全高1980㎜にA型(横幅1690㎜、ボート
積載内寸1570㎜、インフレータブルボート幅1750㎜まで)取付写真です。

従来はRVイノーキャリアステーADでの取付でしたがAD販売中止となりLD若しくはSDでの取付となります。
LD取付の方が取付高さが低くなります。

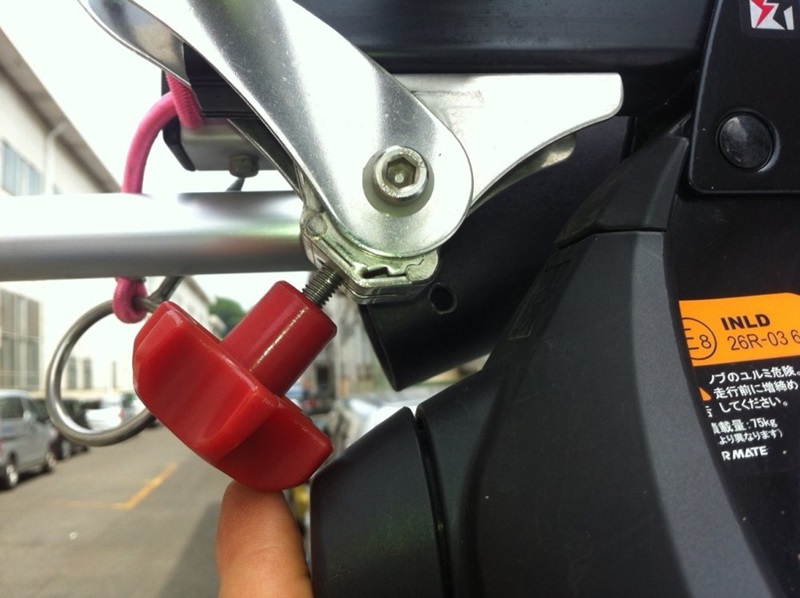

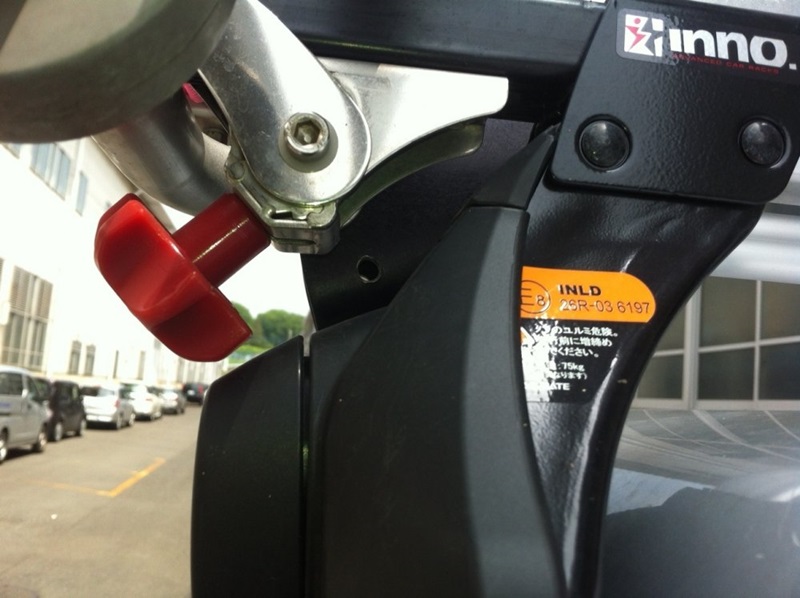

写真のように固定用ノブナットとキャリアステーの固定ノブとのクリアランスが少ないです。
ノブナット解放時にはノブナットとキャリアステーの固定ノブとが干渉します、多少ノブナットが回しにくくなります。
また、取付の際ノブナットを一旦外す必要があります。

ハイエースLD取付 ハイエースLD取付
ハイエースLD取付
ハイエースLD取付
ページの先頭へ戻

ハイエースワイドロングハイルーフ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ハイエースワイドロングハイルーフ 初年度登録H17.1~ H22系にD型(横幅1845㎜、ボート積載内寸1720㎜)オーバースライダー 取付写真です。
RVイノーキャリアステーDDでの組み合わせです。
ハイエースワイドロングハイルーフ
+カヌー受け(シットオンカヤック平積載)
ハイエースワイドロングハイルーフ
+カヌー受け(シットオンカヤック平積載)
ハイエースワイドロングハイルーフ
+カヌー受け(シットオンカヤック平積載)
ハイエースワイドロングハイルーフ
+カヌー受け(シットオンカヤック平積載)
ハイエースワイドロングハイルーフ
+カヌー受け(シットオンカヤック平積載)
ハイエースワイドロングハイルーフ
+カヌー受け(シットオンカヤック平積載)
ハイエースワイドロングハイルーフ
+カヌー受け(シットオンカヤック)
ハイエースワイドロングハイルーフ
+カヌー受け(シットオンカヤック)
ハイエースワイドロングハイルーフ
+カヌー受け(シットオンカヤック)

ハイエースワイドロングハイルーフ
カヌー受け(シカヤック縦積載)
ハイエースワイドロングハイルーフ
カヌー受け(シカヤック縦積載)
ハイエースワイドロングハイルーフ
カヌー受け(シカヤック縦積載)
ハイエースワイドロングハイルーフ
カヌー受け(シカヤック縦積載)
ハイエースワイドロングハイルーフ
カヌー受け(シカヤック縦積載)
ハイエースワイドロングハイルーフ
カヌー受け(シカヤック縦積載)

ハイエースワイドロングハイルーフ
ボート受け+アルミパント
(ガンネルアタッチメント付)
ハイエースワイドロングハイルーフ
ボート受け+アルミパント
(ガンネルアタッチメント付)
ハイエースワイドロングハイルーフ
ボート受け+アルミパント
(ガンネルアタッチメント付)
ハイエースワイドロングハイルーフ
ボート受け+アルミパント
(ガンネルアタッチメント付)
ページの先頭へ戻

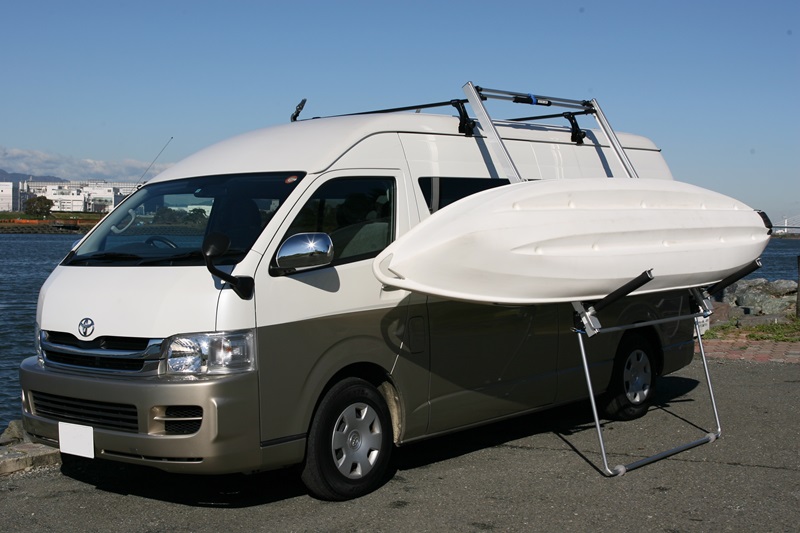

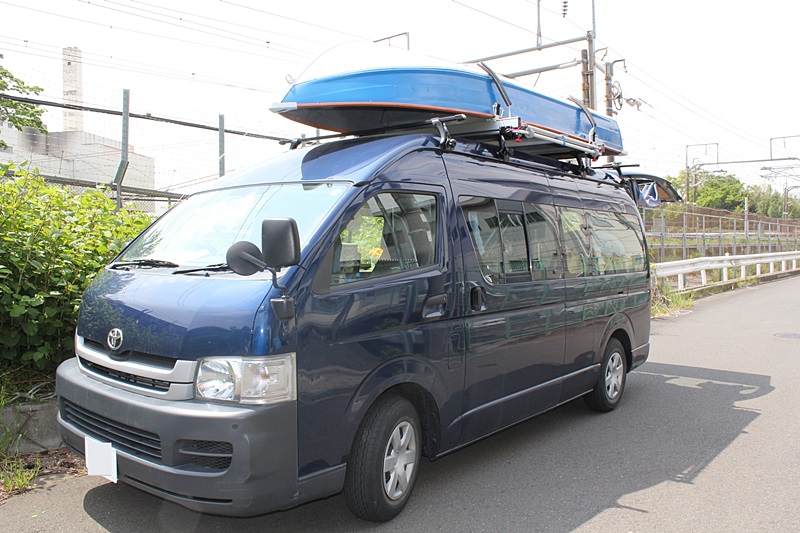

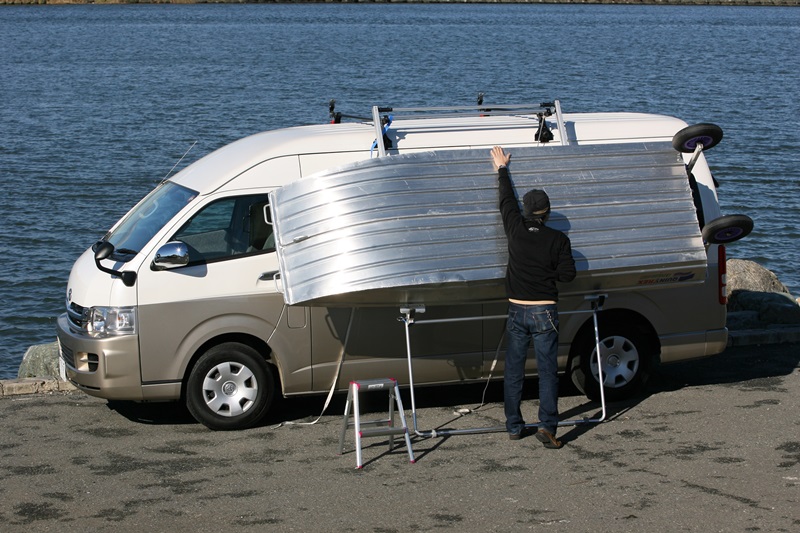

ハイエースワイドハイルーフ+アルミVハルボート

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ハイエースワイドハイルーフ 初年度登録H17.1~ H22系にD型(横幅1845㎜、ボート積載内寸1720㎜)オーバースライダー
取付写真です。
品番OS2002HW ボート受けOS0155+RVイノーキャリアステーDDでの組み合わせです。

積載はアルミボートVハル艇 12ft 重量約55㎏です。
ランチャー(F620Aタイヤ使用)を使用して積載、移動、を行っています。
ハイエースワイドハイルーフ
+アルミVハルボート
ハイエースワイドハイルーフ
+アルミVハルボート
ハイエースワイドハイルーフ
+アルミVハルボート
ハイエースワイドハイルーフ
+アルミVハルボート

ページの先頭へ戻

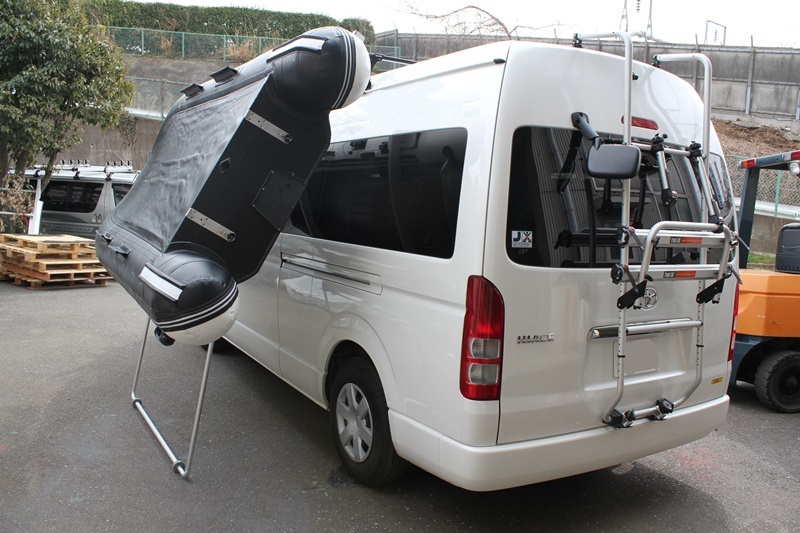

ハイエースワイドロングハイルーフ+インフレータブルボート

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ハイエースワイドロングハイルーフ 初年度登録H17.1~ H22系にD型(横幅1845㎜、ボート積載内寸1720㎜)オーバースライダー
取付写真です。
 品番OS2002HW インフレータブルボート受けOS0135+RVイノーキャリアステーDDでの組み合わせです。

 積載はインフレータブルボート艇 11ft 重量約45㎏です。
ハイエースワイドロングハイルーフ
+インフレータブルボート
ハイエースワイドロングハイルーフ
+インフレータブルボート
ハイエースワイドロングハイルーフ
+インフレータブルボート
ハイエースワイドロングハイルーフ
+インフレータブルボート

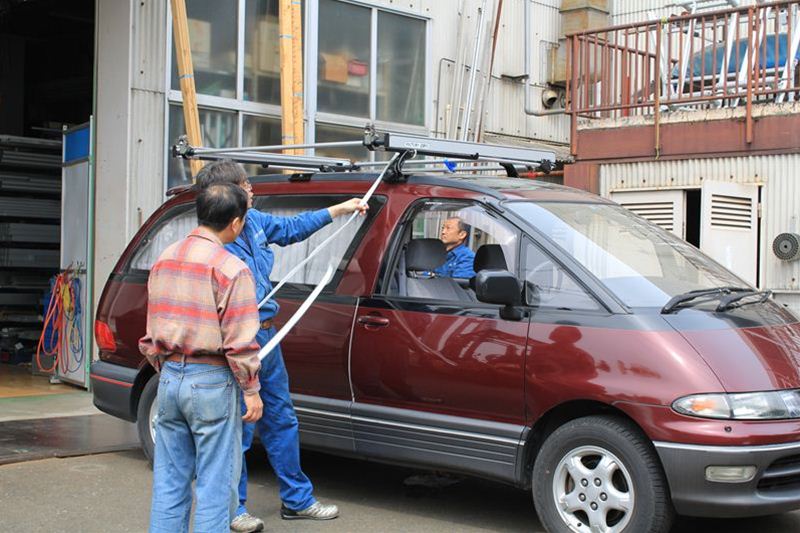

エスティマ、ルシーダ/エミーナ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

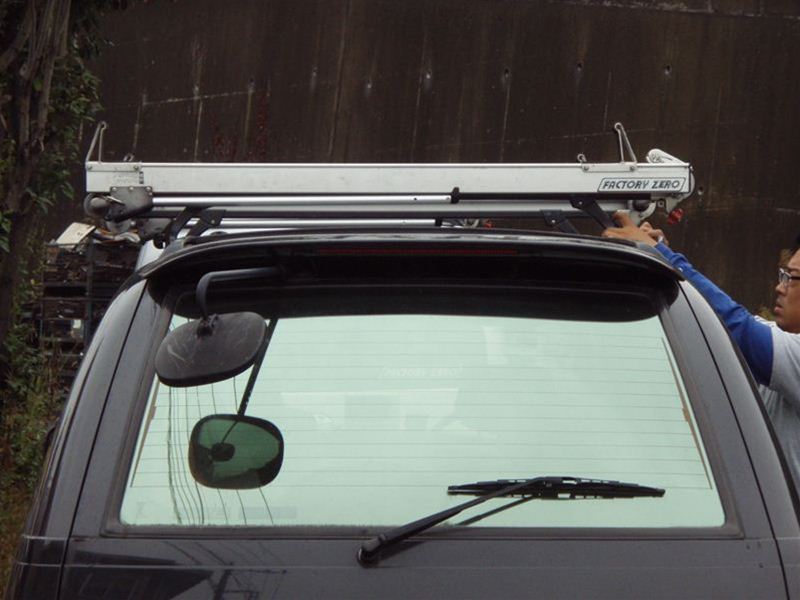

エスティマ、ルシーダ/エミーナ(5ナンバー車)に軽自動車用オーバースライダーを取付けています。
積載艇が小さい場合(幅1310mm以内)はコンパクトで見栄えも良いです。

エスティマ
ルシーダ / エミーナ
エスティマ
ルシーダ / エミーナ
エスティマ
ルシーダ / エミーナ
ページの先頭へ戻る

ハイラックスサーフ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

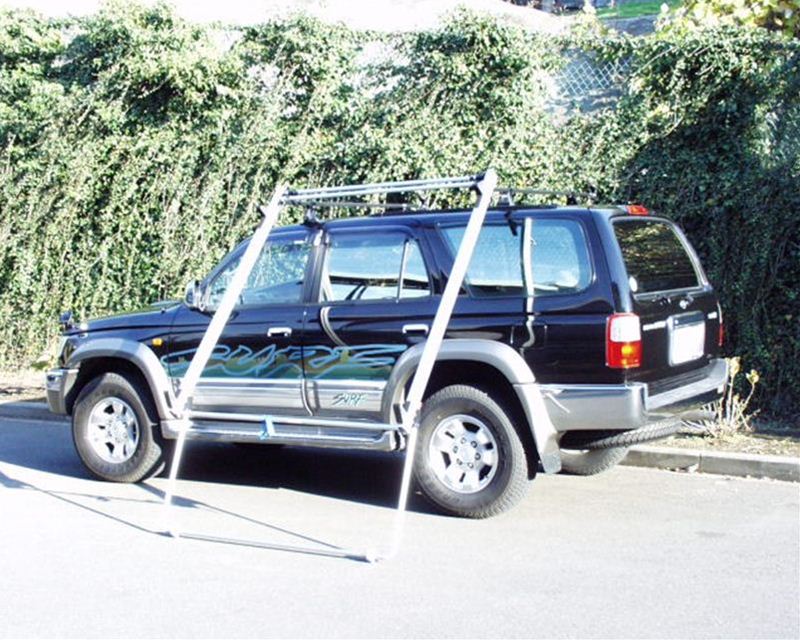

ハイラックスサーフ(N18系)にピッチ1320mmのオーバースライダーを取り付けています。

ハイラックスサーフ ハイラックスサーフ
ページの先頭へ戻る

ランクル

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ランクル100はルーフレール付です、キャリア取り付けピッチ(お車の屋根にキャリアを取り付けられる間隔)
1320mmにてギリギリ最大です。

ランドクルーザー100 ランドクルーザー100 ランドクルーザー100 ランドクルーザー100 ランドクルーザー100
ページの先頭へ戻る

エスティマ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

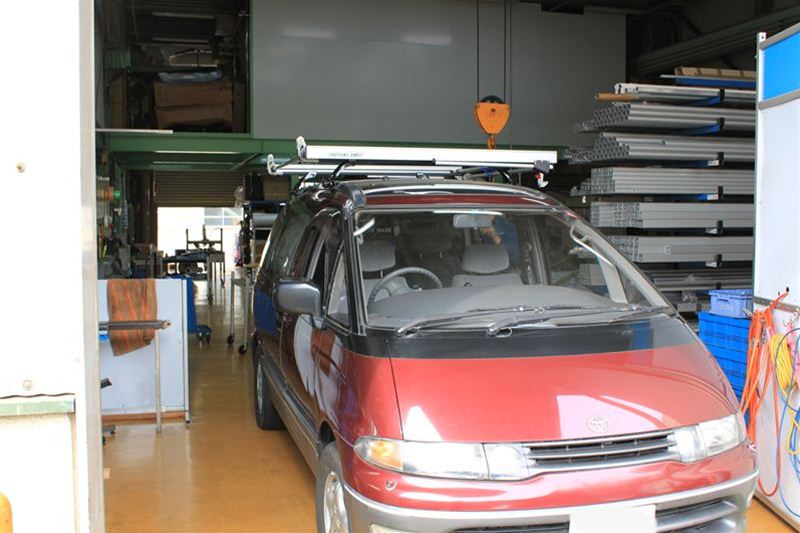

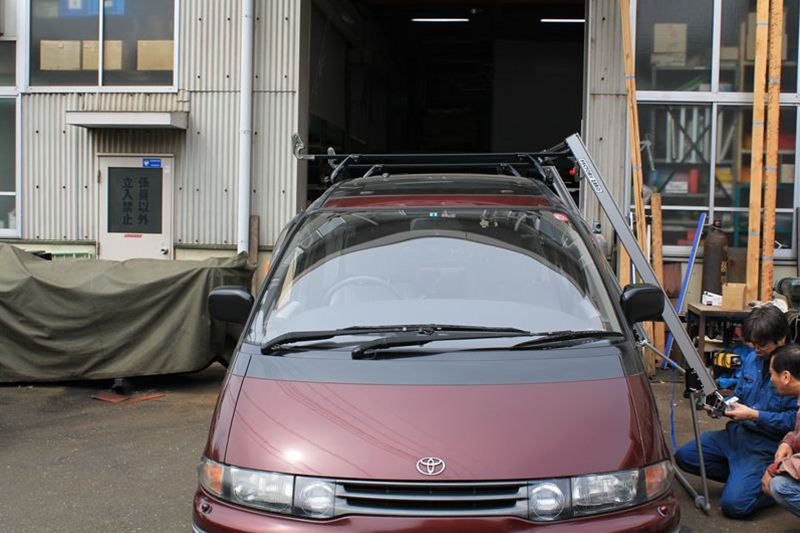

エスティマツインムーンルーフ(ルーフレール無)(TCR21)キャリア取り付けピッチ(お車の屋根にキャリアの取り付けられる間隔)1440mmの車です。
取り付けオーバースライダー品番OS2001EST4(B型)+OS0175(ボート受け)の組み合わせです。
キャリアステーはRVイノーキャリアステーAD+IN183(2個必要)

エスティマ エスティマ エスティマ エスティマ

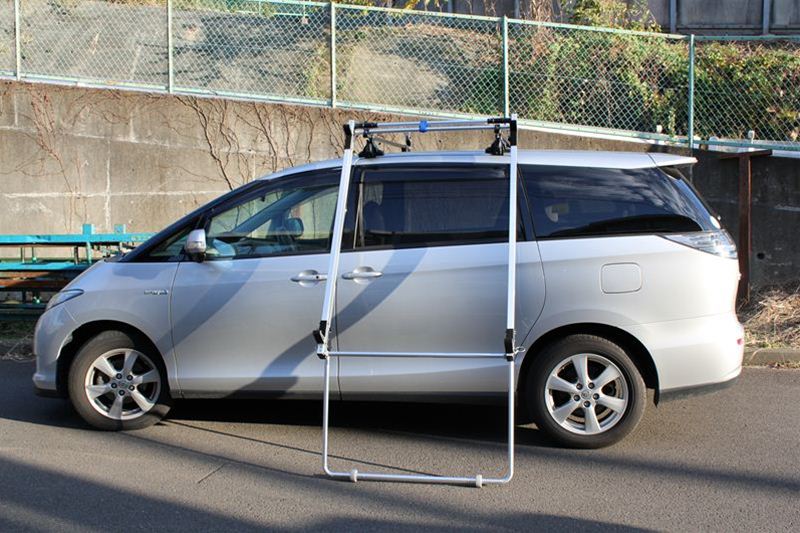

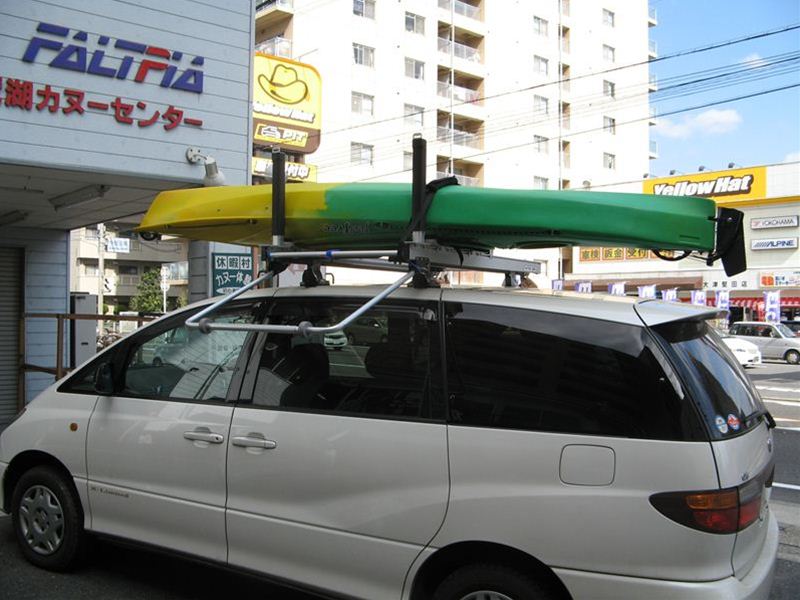

エスティマハイブリッド

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


取付品番 B型 OS2012R キャリア取付ピッチ780mm
ボート積載幅1400mm以上の方はA型 OS2006RE キャリア取付ピッチ780mmとなります。
エスティマハイブリッドR5#W系(AHR20W系)は通常取付ピッチは715mm(イノー指示)ですが、780mmで取り付けています。エスティマは屋根幅が狭いのでB型も取付可能です。写真はB型です。

エスティマハイブリッド エスティマハイブリッド エスティマハイブリッド エスティマハイブリッド エスティマハイブリッド
ページの先頭へ戻る

アイシス

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

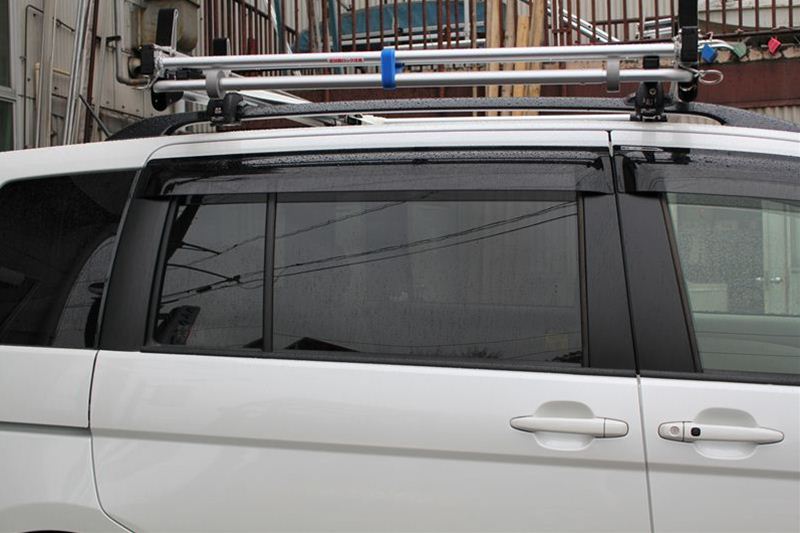

取付品番 Bタイプ OS2011H(キャリア取付ピッチ1020mmにて)
この車は特別にルーフレール付にしたようです・・アイシスのラインアップには有りません。

アイシス アイシス アイシス アイシス
ページの先頭へ戻る

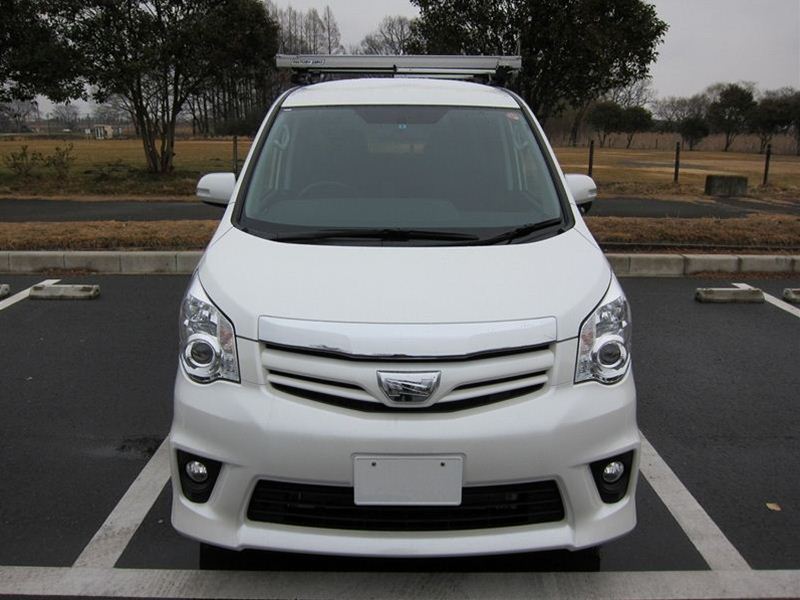

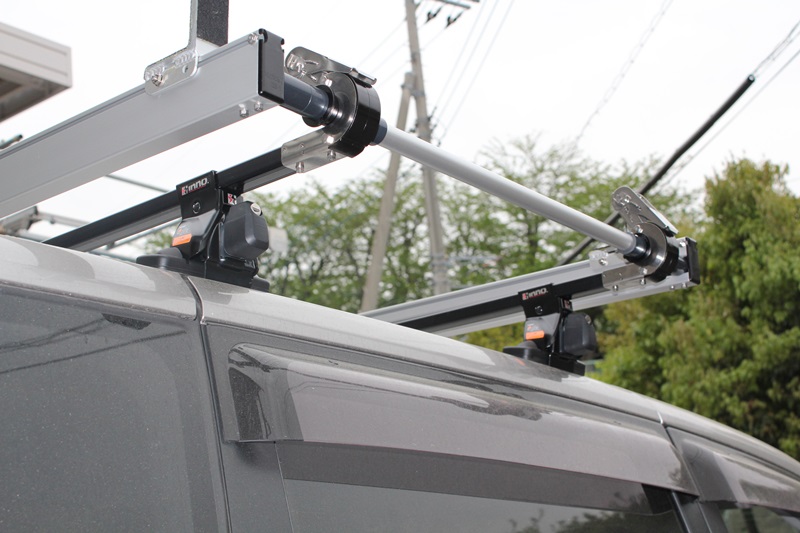

ノアボクシー

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

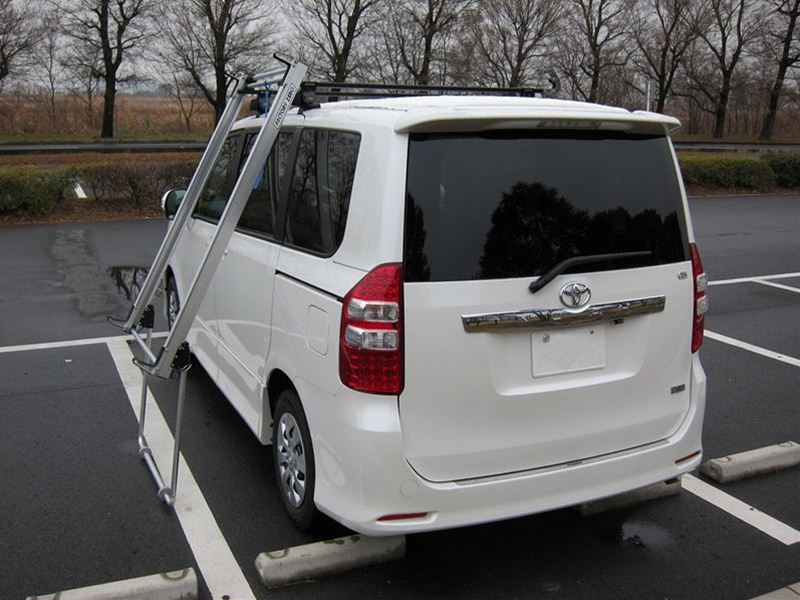

ノアボクシー(型式R7)にB型(横幅1555mm、ボート積載内寸1430mm)のオーバースライダー取り付け可能確認出来ました。
品番 OS2012
キャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)は720mmまで広がります(イノーメーカー指示660mm)
オーバースライダーの横幅は狭いほうが取付時にスマートに見えます。(ボートの方は積載内寸狭いのでご注意ください)

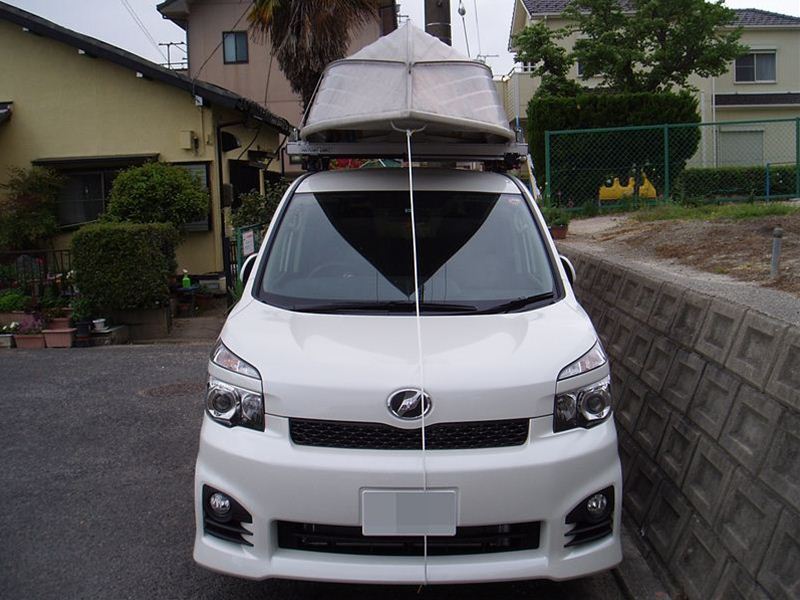

ノアボクシー ノアボクシー ノアボクシー ノアボクシー  ノアボクシー

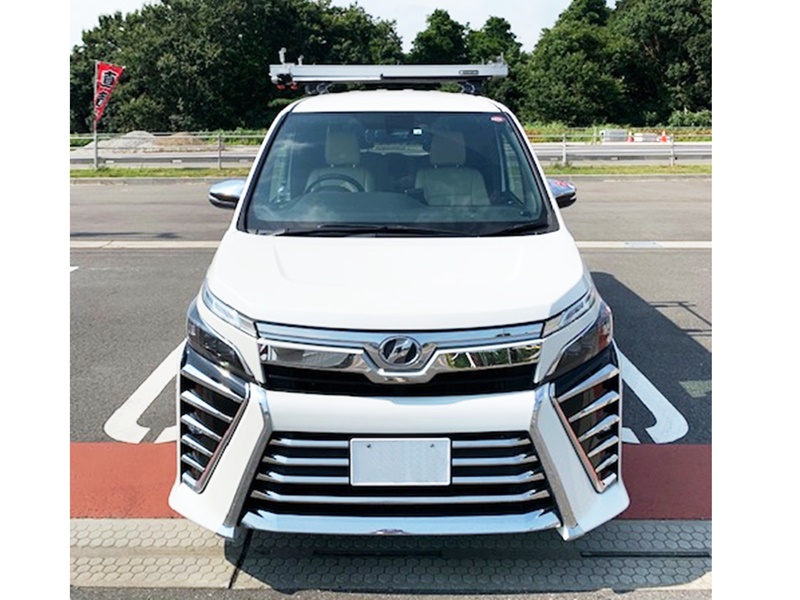

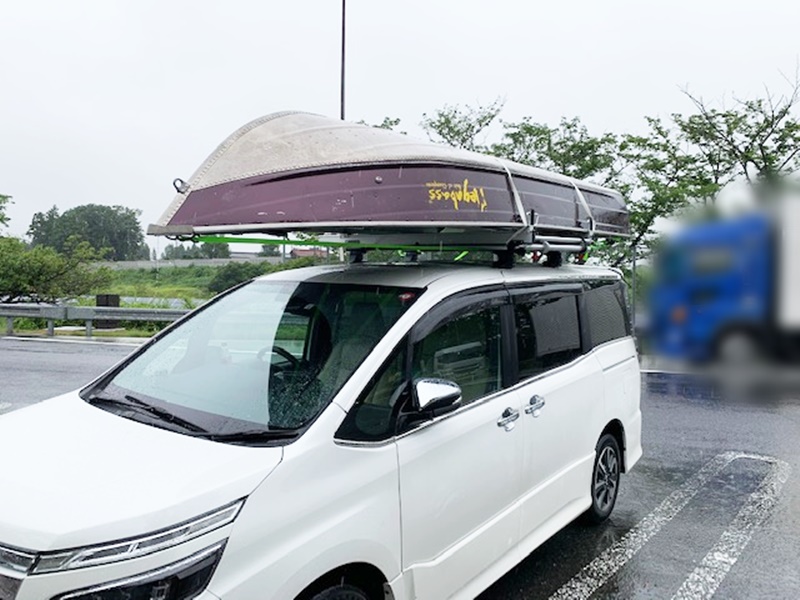

ノアボクシー(型式R7)にB型(横幅1555mm、ボート積載内寸1430mm)のオーバースライダー取付+アルミ12ft

ノアボクシー ノアボクシー ノアボクシー  ノアボクシー
ページの先頭へ戻る

カルディナ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

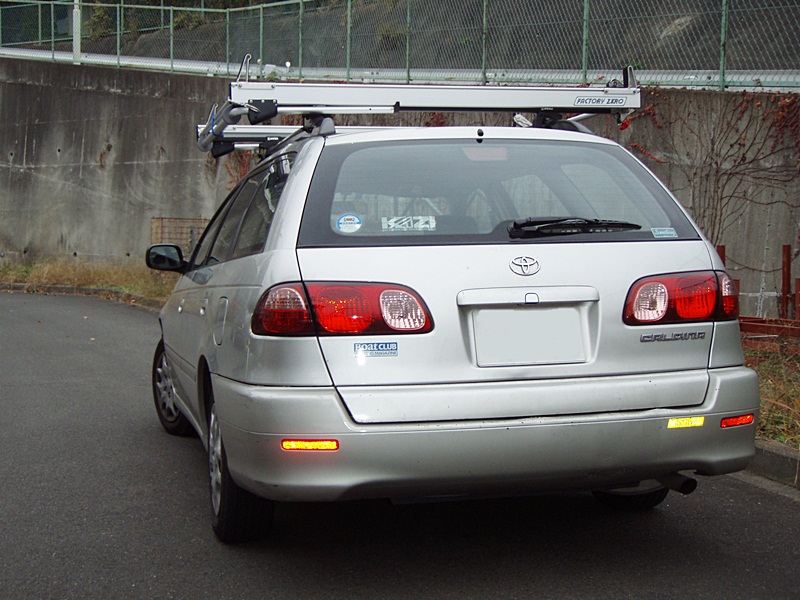

トヨタカルディナ2WD 型式T21 ルーフレール付 全長4510mm 全幅1740mm 全高1445mm

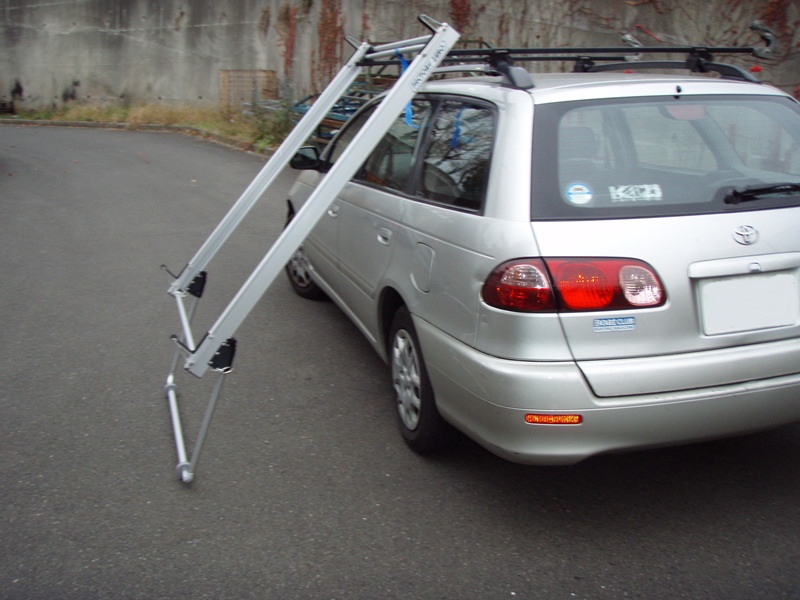

トヨタカルディナ T21系 ルーフレーフ付にA型(横幅1690mm、ボート積載内寸1570mm)のオーバースライダー取付写真です。
写真の商品は品OS2003 A型 キャリア取付ピッチ1320mmです。
ルーフレール付にて1020mm程度~1320mmまで自由です、またB型(横幅1555mm、ボート積載内寸1430mm)も取付可能です。
基本、B型推奨です。品番OS2011 キャリア取付ピッチ1020mm。
RVイノーキャリアステーAR+IN195での取付となります。   >>>キャリアステー情報PDF
この車は車幅は1740mmあるのでA型(積載内寸1570mm)の取付は可能ですが屋根幅が狭いのでB型の方が取付時にスマートに見えます。(積載内寸1430mmですのでボート幅ご注意ください)

カルディナ カルディナ カルディナ カルディナ  カルディナ
ページの先頭へ戻る

イプサム

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


トヨタイプサム ACM2#W 全長4670mm 全幅1760mm 全高1660mm

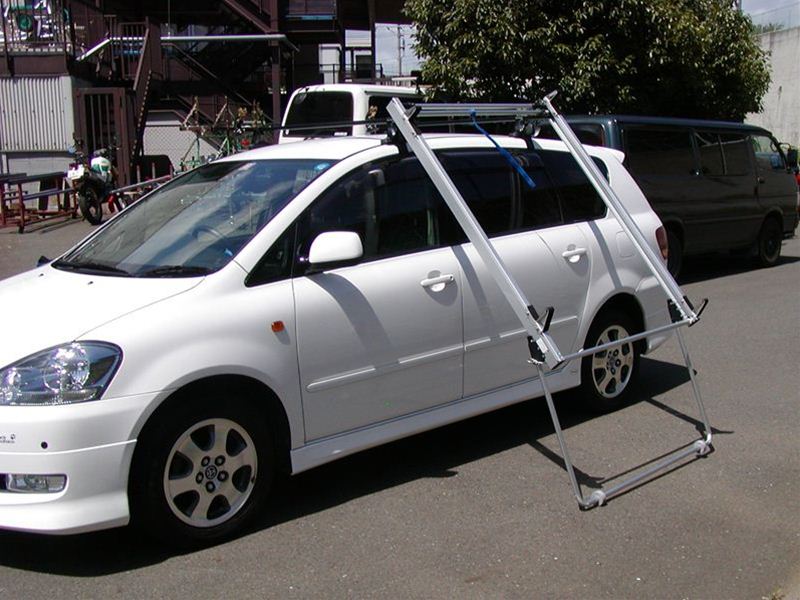

トヨタイプサム ACM2#W系 ルーフレール無にB型(横幅1555mm、ボート積載内寸1430mm)のオーバースライダー取付写真です。
写真の商品は品番OS2012D B型 キャリア取付ピッチ720mmです。
RVイノーキャリアステーSU-K5+K265となります。   >>>キャリアステー情報PDF
積載艇の幅によってはA型(横幅1690mm、ボート積載内寸1570mm)も取付可能ですが屋根から横に張り出しは大きくなります。
基本、B型推奨です。

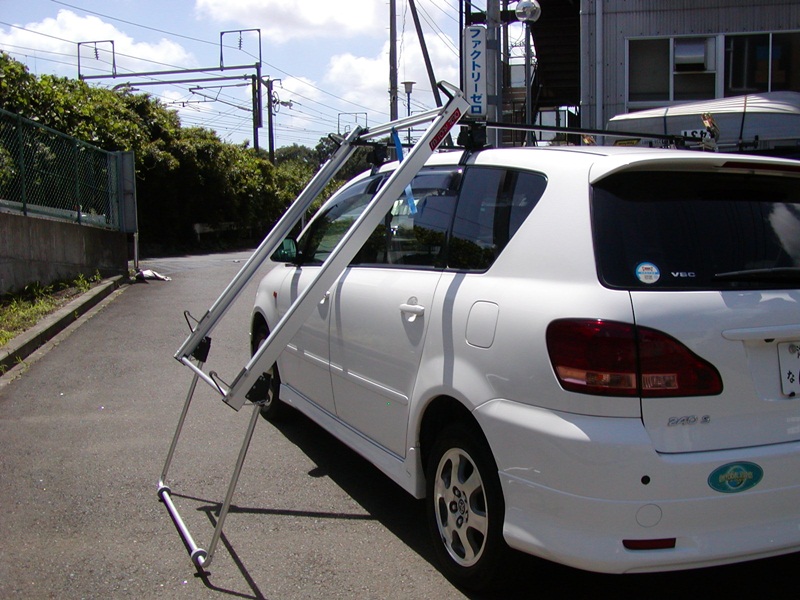

イプサム イプサム イプサム イプサム  イプサム
ページの先頭へ戻る

シエンタ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


シエンタ(型式NCP8#G系)にB型(横幅1555mm、ボート積載内寸1430mm)のオーバースライダー取付しました。
品番 OS2012D
RVイノーキャリアステーSU-K5+K297 の組み合わせです。
キャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)は920mmまで広がります(イノーメーカー指示650mm)が運転席部屋根はかなり丸くなっているので積載艇によっては820mmをお勧めします。
オーバースライダーの横幅は狭いほうが取付時にスマートに見えます。ボートの方は積載内寸ご注意ください、インフレータブルボートの方は受けが変わります。OS0135積載内寸1600mmです。
ちなみにA型(横幅1690mm,ボート積載内寸1570mm)も取付可能です。

シエンタ シエンタ シエンタ シエンタ  シエンタ
ページの先頭へ戻る

アルファード

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

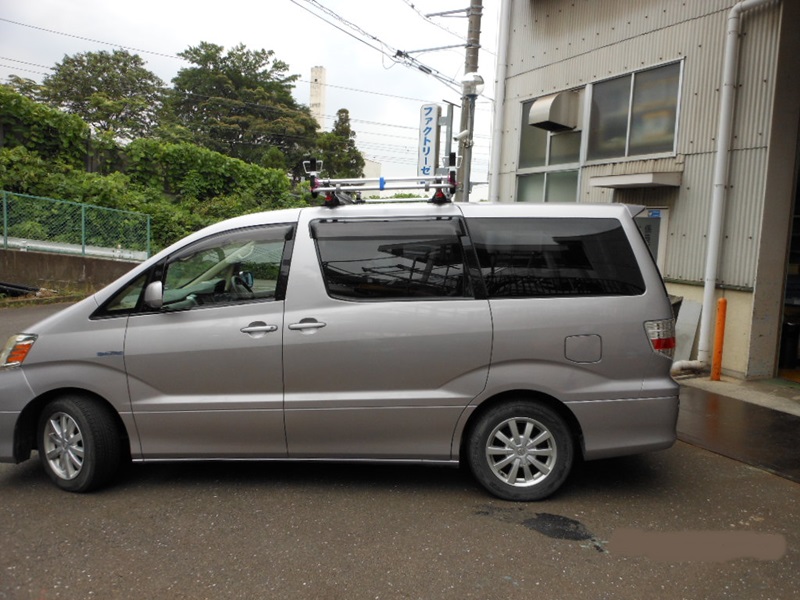

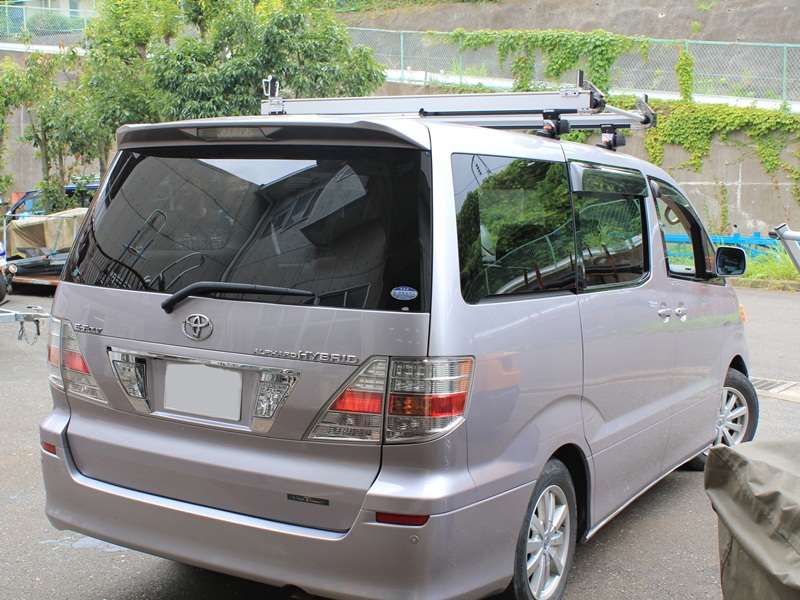

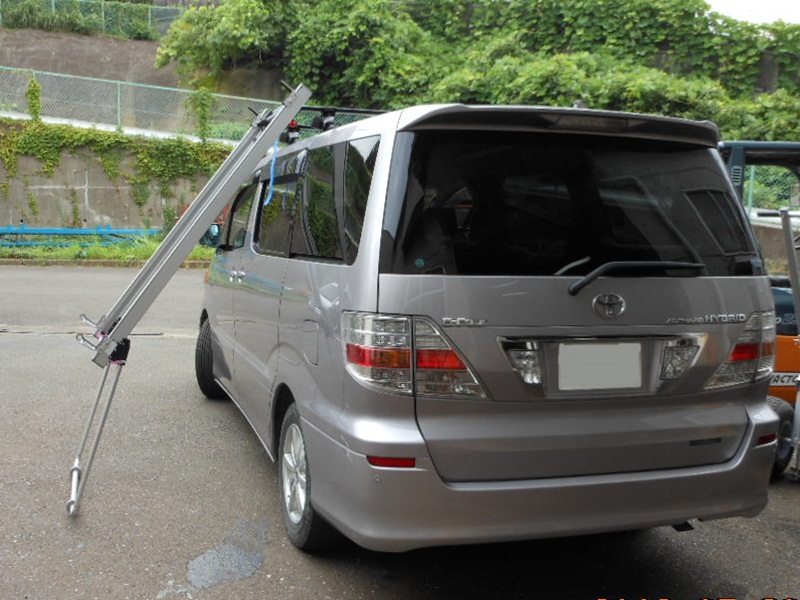

アルファード平成14、5~20、5年式(型式ATH10W系)にA型(横幅1690㎜、ボート積載内寸1540㎜)のオーバースライダー
取付しました。
品番 OS2001ALF
RVイノーキャリアステーSU-K5+K401の組み合わせです。
キャリアステー取付ピッチ(お車の屋根にキャリアステーの取り付けられる間隔)は700㎜固定です。写真参照(ネジ止め)


フック取付が固定式です

アルファード アルファード アルファード アルファード アルファード
ページの先頭へ戻る

グランビア

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

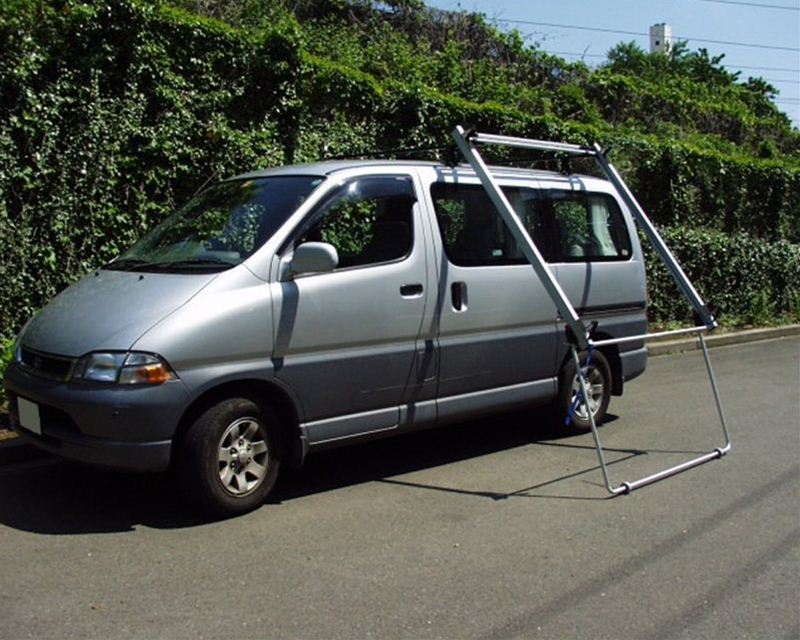

グランビア KH-KCH16W 平成7年8月~14年5月初年度登録車にC型(横幅1465mm、ボート積載内寸1360mm)のオーバースライダー
取付可能確認出来ました(テルゾーキャリアステーの場合です、イノーSUは難しいかもせれません・・)
お客様はスタンドアップボード積載です。
品番 OS2018HLL(軽自動車用)
キャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)は1220mm固定のお車です。
オーバースライダーの横幅は狭い方が取付時にスマートに見えます。(ボートの方は積載内寸狭いのでご注意ください)


グランビア グランビア グランビア グランビア グランビア
ページの先頭へ戻る

FJクルーザー

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


トヨタFJクルーザー平成22年12月以降登録車GSJ15Wルーフラック無車両にRVイノーのキャリアステーSU-K5+フック
K404にてA型(横幅1690㎜、ボート積載内寸1570㎜)品番OS2004FJのオーバースライダー取付可能確認出来ました。
FJクルーザーはキャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)固定のお車です、前方2カ所使用しピッチ
845㎜です。

ご注意:今のところルーフラック付車両には対応していませんのでご注意ください。

FJクルーザー FJクルーザー FJクルーザー FJクルーザー
ページの先頭へ戻る

ノアボクシー型式R6

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ノアボクシー型式R6にA型(横幅1690㎜、ボート積載内寸1570㎜、インフレータブルボート幅1750㎜まで)、キャリア取付ピッチ
650㎜、取っ手長さ750㎜のオーバースライダー取付です。キャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)は
固定で650㎜となります。RVイノーキャリアステーSU-K5+K274使用。
この車両にはA型(横幅1690㎜、ボート積載内寸1570㎜、インフレータブルボート幅1750㎜まで)、B型(横幅1555㎜、ボート
積載内寸1430㎜、インフレータブルボート幅1600㎜まで)の取付が可能です。

ノアボクシー ノアボクシー ノアボクシー
ページの先頭へ

サクシード

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

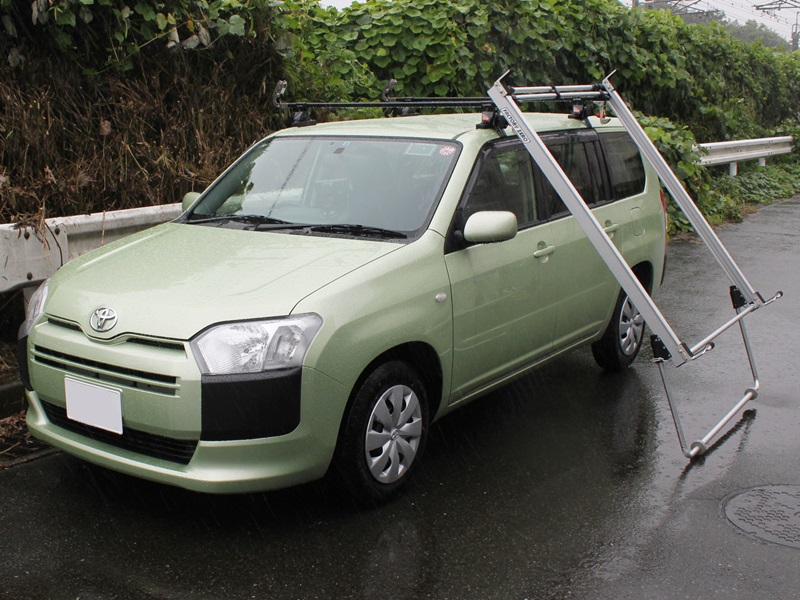

サクシードにオーバースライダーB型(横幅1555mm、ボート積載内寸1430mm)品番OS2011ML(P=1050mm)にて取付ました。
RVイノーキャリアステーSU-K5+K279を使用、ボート積載です。
この車両にはA型(横幅1690㎜、ボート積載内寸1570㎜、インフレータブルボート幅1750㎜まで)、B型(横幅1555㎜、ボート
積載内寸1430㎜、インフレータブルボート幅1600㎜まで)の取付が可能です。

サクシード  サクシード サクシード サクシード  サクシード
ページの先頭へ戻る

トヨタその他車種

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

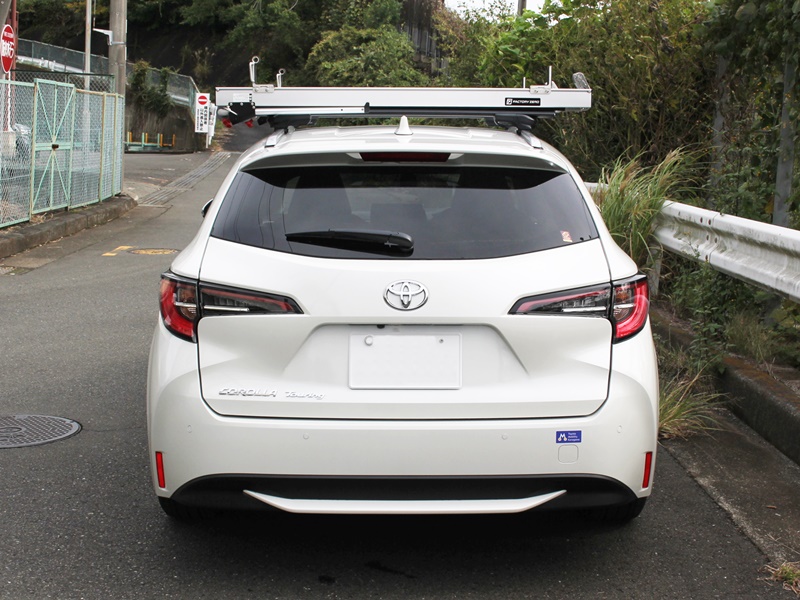

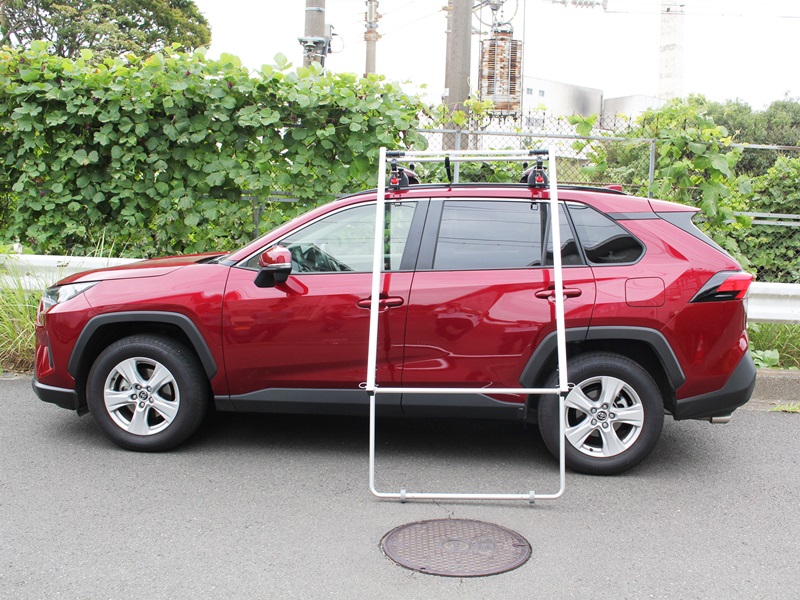

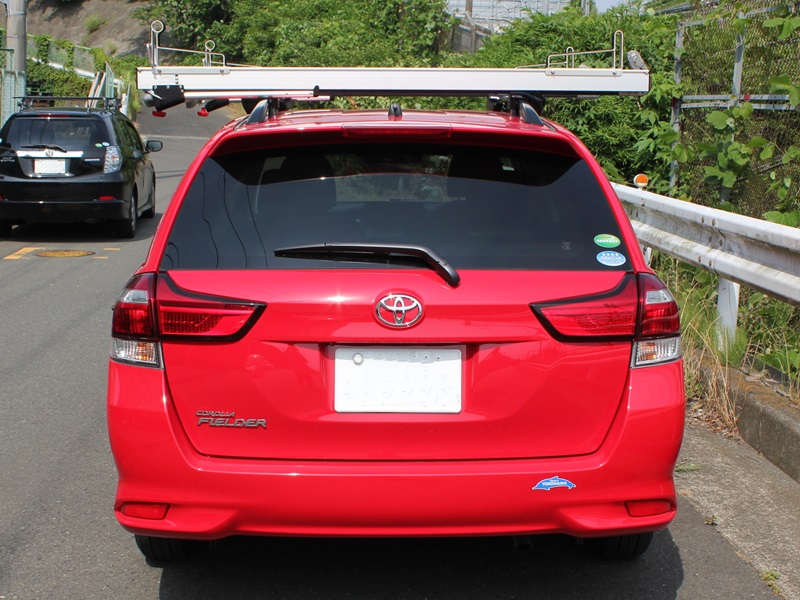

カローラフィールダー クラウンマジェスタ クラウンワゴン グランビア イプサム

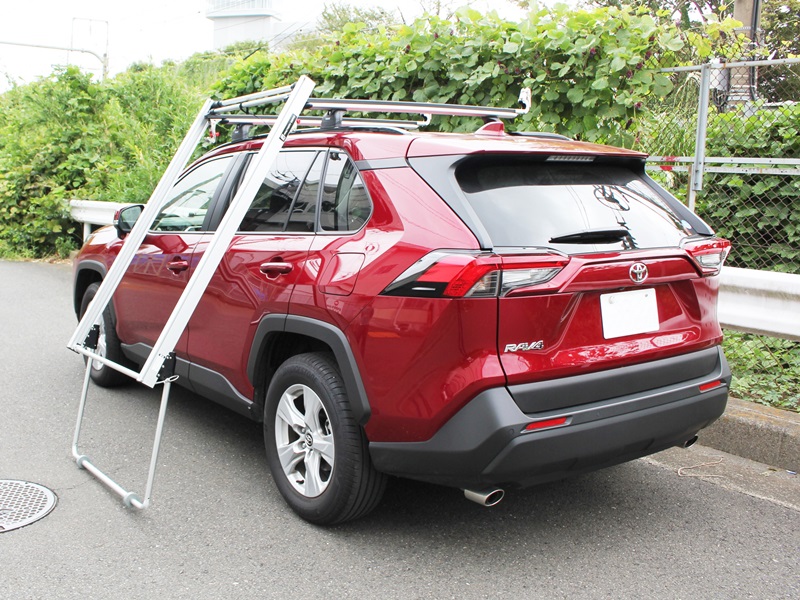

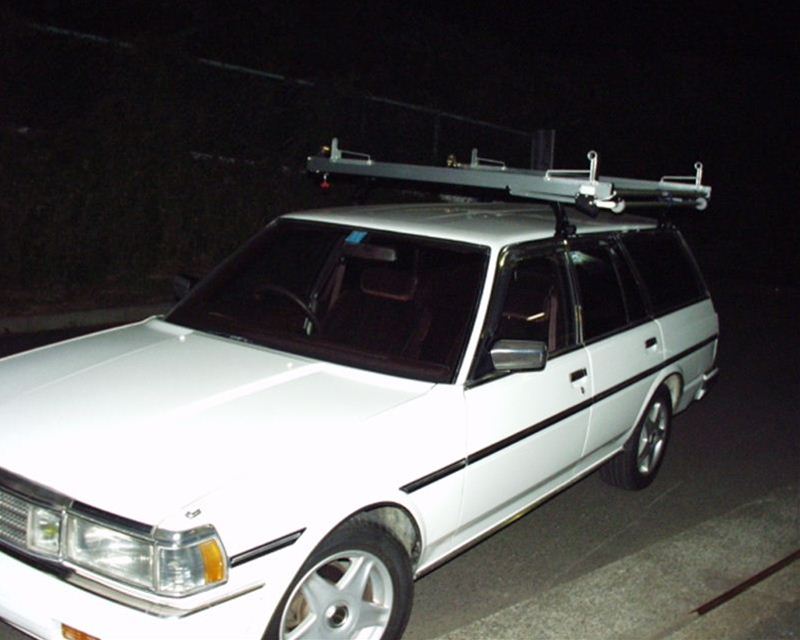

ランドクルーザー 旧型マークII プラド RAV4 サーフ

ウィッシュ
ページの先頭へ戻る

三菱

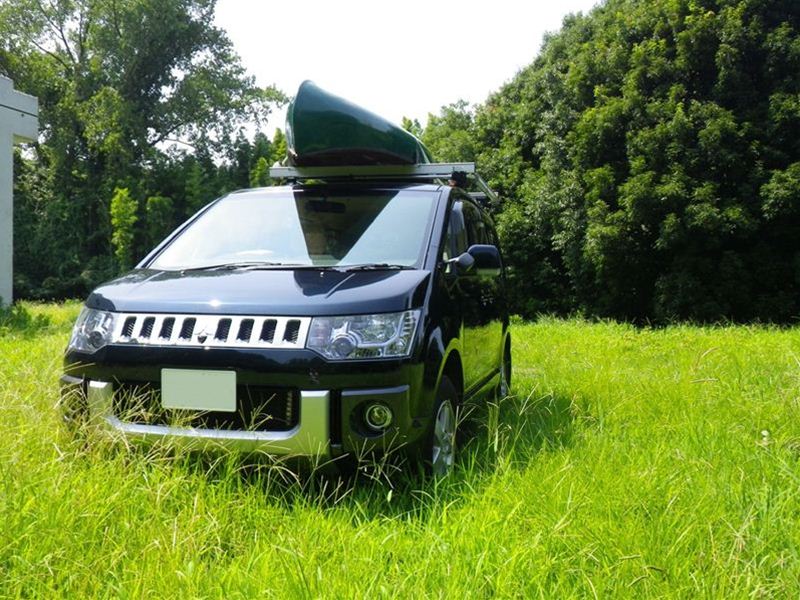

デリカD5+A型

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

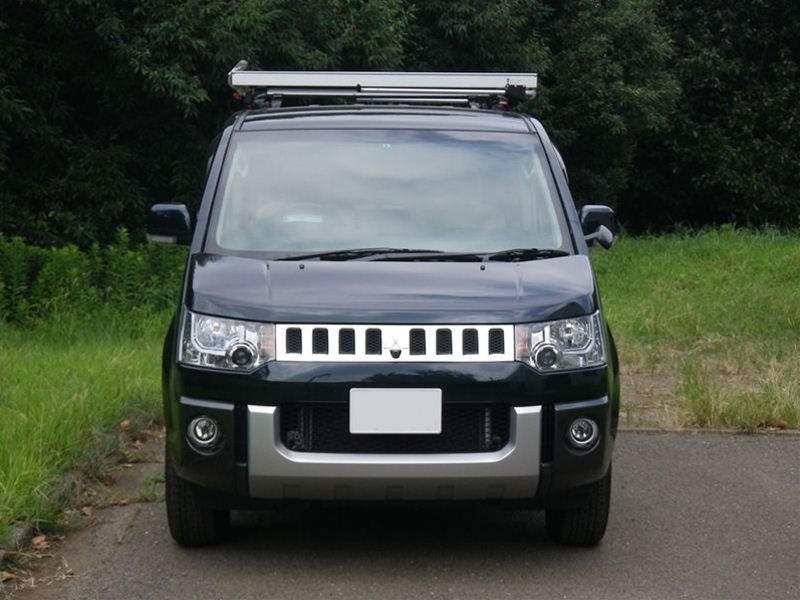

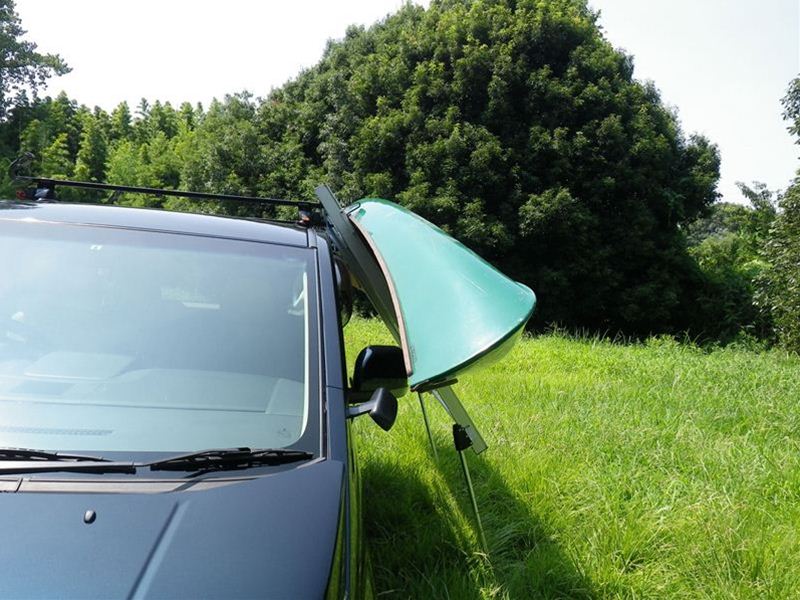

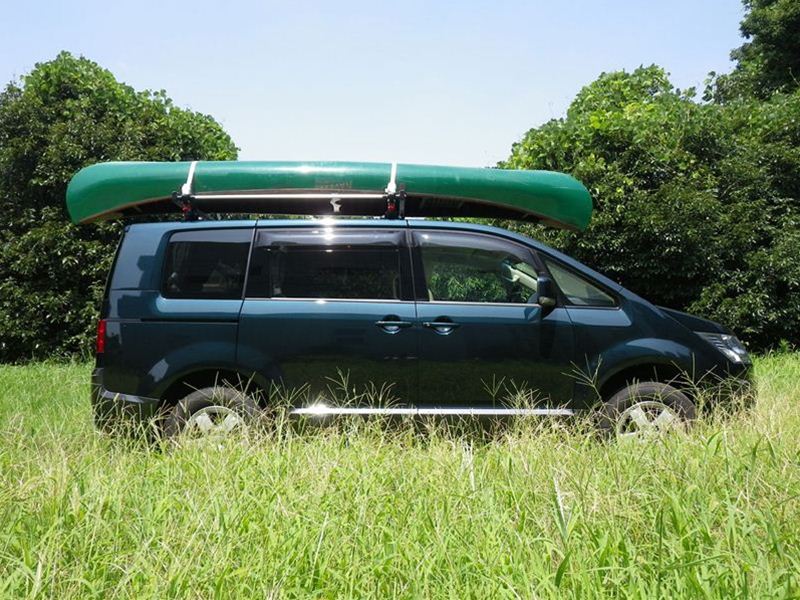

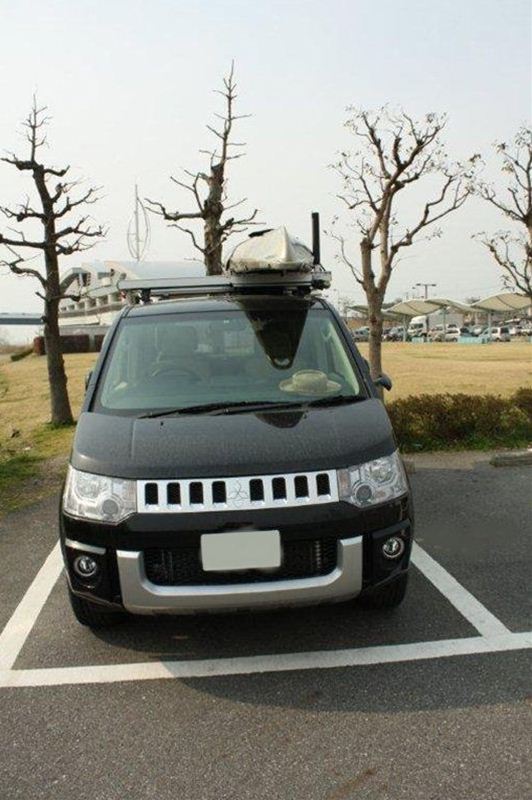

新型デリカD5(CV5W)オーバースライダー品番OS1001DR(A型) キャリア取り付けピッチ1400mmで専用です。
(ボートの方は積載内寸1570mmとなります)
>>>キャリアステー情報PDF

デリカ デリカ

ページの先頭へ戻る

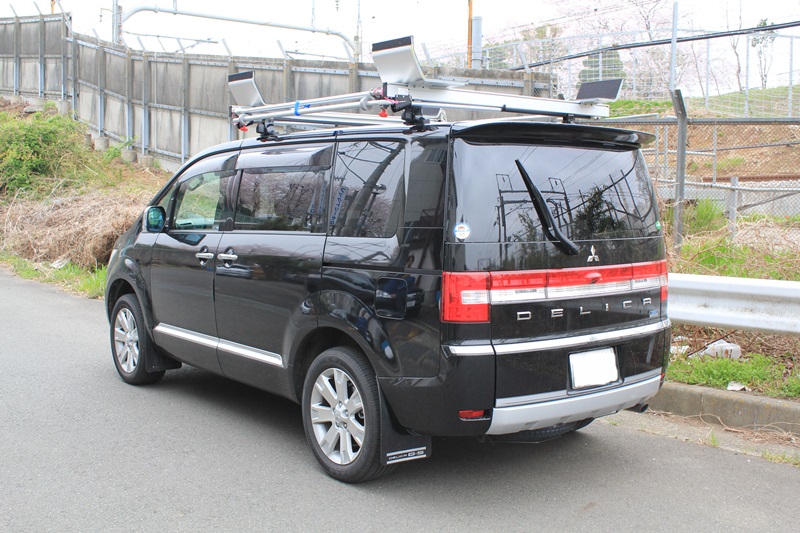

デリカD5+B型

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


写真のオーバースライダーはOS2001DR(B型)キャリア取り付けピッチ1400mmです。(700mmも可能)
デリカD5(型式CV5W)にB型(横幅1555mm、ボート積載内寸1430mm)のオーバースライダー取り付け可能確認出来ました。
品番 OS2001DR キャリア取り付けピッチ(お車の屋根にキャリアの取り付けられる間隔)は700mm。
品番 OS2001DRS キャリア取り付けピッチ(お車の屋根にキャリアの取り付けられる間隔)は1400mm。
オーバースライダーの横幅は狭い方が取り付け時にスマートに見えます。(ボートの方は積載内寸1430mmとなります))
>>>キャリアステー情報PDF

デリカ デリカ デリカ デリカ
ページの先頭へ戻る


デリカD5+B型(P=700㎜)

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


写真のオーバースライダーはOS2001DR(B型)キャリア取付ピッチ700㎜です。(1400㎜も可能)
デリカD5(型式CV5W)にB型(横幅1555㎜、ボート積載内寸1430㎜)のオーバースライダー取付可能確認出来ました。
品番 OS2001DR キャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)は700㎜。
オーバースライダーの横幅は狭い方が取付時にスマートに見えます。(ボートの方は積載内寸1430㎜となります、1430㎜以上の方はA型(横幅1690㎜、ボート積載内寸1570㎜)となります。


デリカD5 デリカD5 デリカD5 デリカD5  デリカD5
ページの先頭へ戻

デリカD5+B型

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

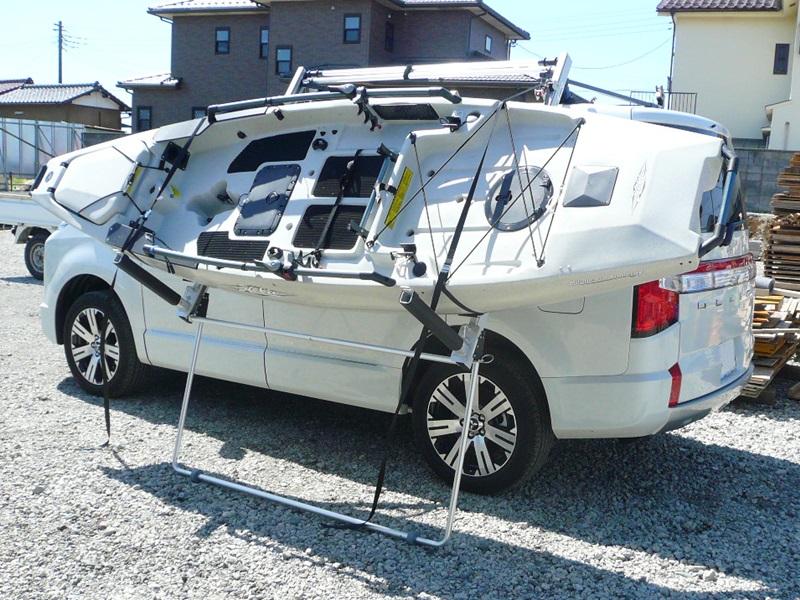

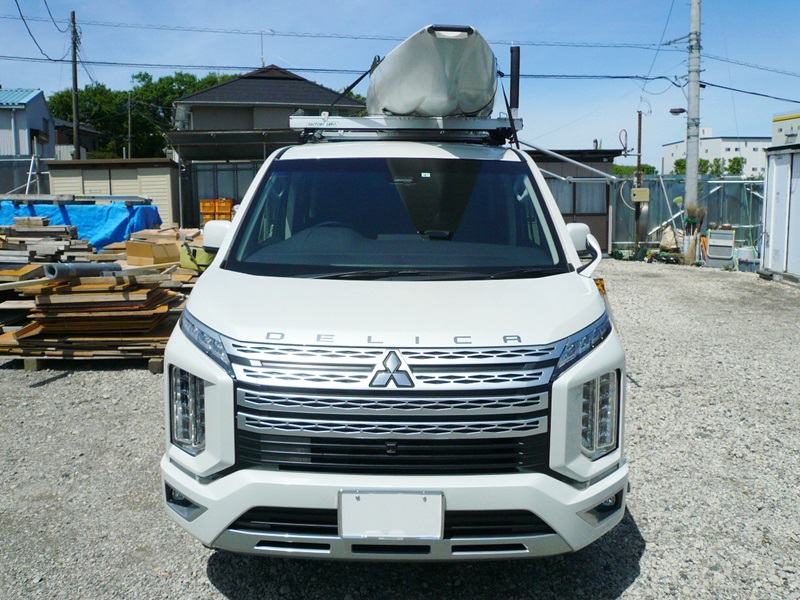

写真のオーバースライダーはデリカD5(型式CV5W)にOS2001BDR B型(横幅1555㎜、ボート積載内寸1430㎜、インフレータブル
ボート幅1600㎜まで)のオーバースライダー取付写真です。
積載艇はゼファーボート(ZPL325DX-H)船体重量43㎏ 船体寸法 全長3250㎜を積載です。

デリカD5 デリカD5 デリカD5 デリカD5  デリカD5
ページの先頭へ戻る

デリカスペースギア

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。
デリカスペースギア デリカスペースギア デリカスペースギア
ページの先頭へ戻る

パジェロロング

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

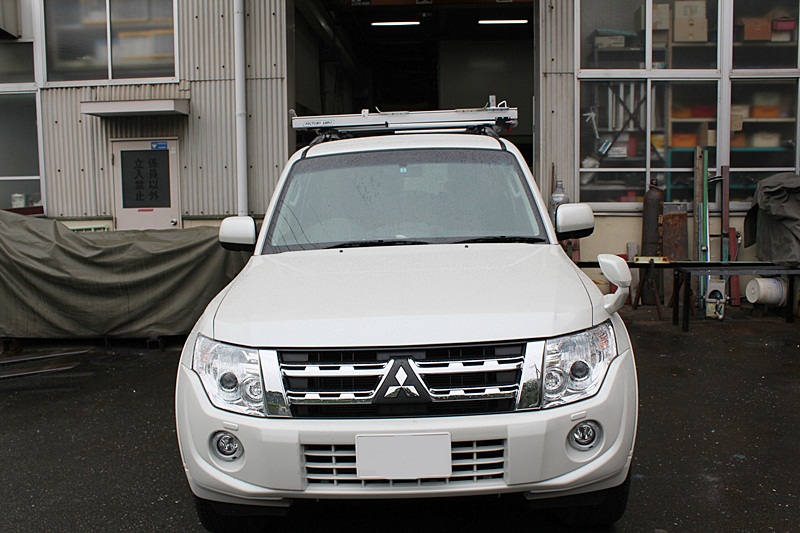

パジェロロングV98W ルーフレール付にRVイノーキャリアステーARにてB型(横幅1555㎜、ボート積載内寸1430㎜)の
オーバースライダー取付可能確認できました。
パジェロですのでA型(横幅1690㎜、ボート積載内寸1570㎜)も可能ですがカヤック積載にてB型取付となりました。
品番 OS2008SL キャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)1220㎜(ほぼMAX)です。


パジェロロング  パジェロロング パジェロロング  パジェロロング
ページの先頭へ戻

パジェロミニ(ルーフレール付)

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

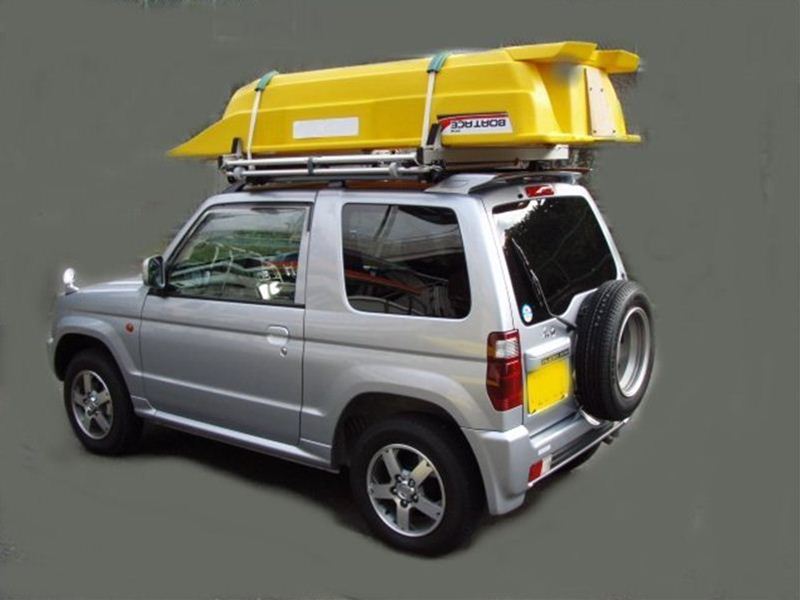

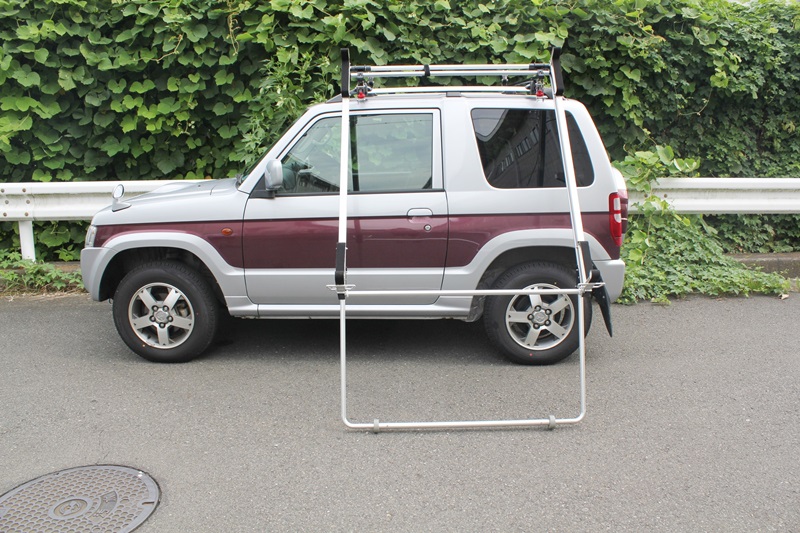

パジェロミニ(ルーフレール付)にオーバースライダーC型(横幅1465㎜、ボート積載内寸1360㎜)品番OS2019D(キャリアステー取付ピッチ1020mm、取っ手長さ750mm)にて取付ました。
RVイノーキャリアステーARを使用。


パジェロミニ
(ルーフレール付)
パジェロミニ
(ルーフレール付)
パジェロミニ
(ルーフレール付)
パジェロミニ
(ルーフレール付)

三菱 その他車種

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。
パジェロミニ パジェロV7 レグナム
ページの先頭へ戻る

日産

エクストレイル

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

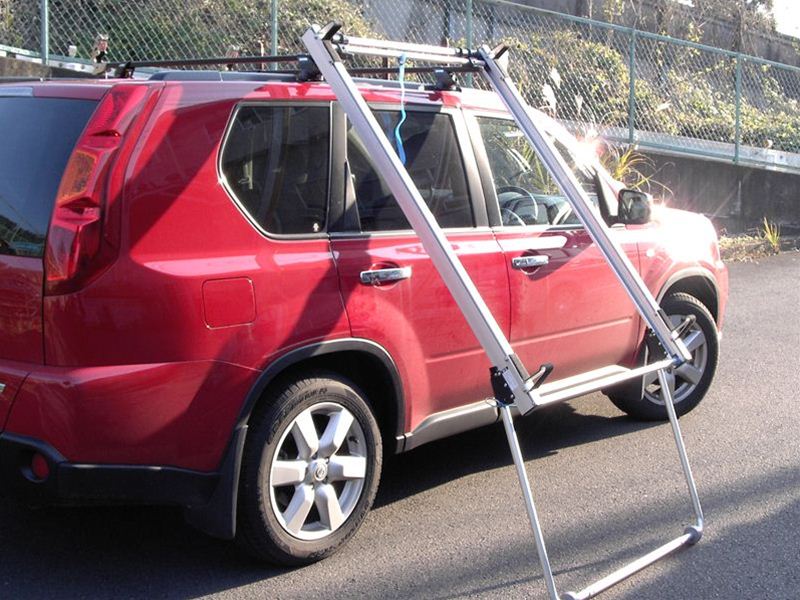

日産エクストレイル(型式T30/31、ルーフレール付、ハイパールーフレール車は不可)車高1685mm、車幅1785mm(キャリア
取付ピッチ750mm固定)に幅1550mm(Bタイプ)のオーバースライダー取り付け写真です。
エクストレイルにはA型(横幅1690㎜、ボート積載内寸1570㎜、インフレーターブルボート幅1750㎜まで)、B型(横幅
1555㎜、ボート積載内寸1430㎜、インフレーターブルボート幅1600㎜まで)のオーバースライダーの取付が可能です。
通常はエクストレイルは車幅が広いので1690mm幅(Aタイプ)のオーバースライダーを取り付けますが、積載幅1400mm以下で
良い方はこのBタイプの方がスマートに見えます。

エクストレイル エクストレイル エクストレイル  エクストレイル
キャリアステー位置固定取付 キャリアステー位置固定取付
ページの先頭へ戻る

ノート

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


日産ノートへの取り付けです。キャリア取り付けピッチのメーカー指定700mmですが820mmで取り付けました。
屋根が前後とも丸いのでギリギリの所で前後広くしました。

この写真のラウンド具合が取り付けの目安となります

ノート ノート ノート
ページの先頭へ戻る

キャラバンハイルーフ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


標準キャラバンハイルーフはハイフットを使用しています、重い艇を積載する場合は前後の揺れ止め補助バーの
取付が必要な場合もあります。

キャラバンハイルーフ キャラバンハイルーフ キャラバンハイルーフ
ページの先頭へ戻る

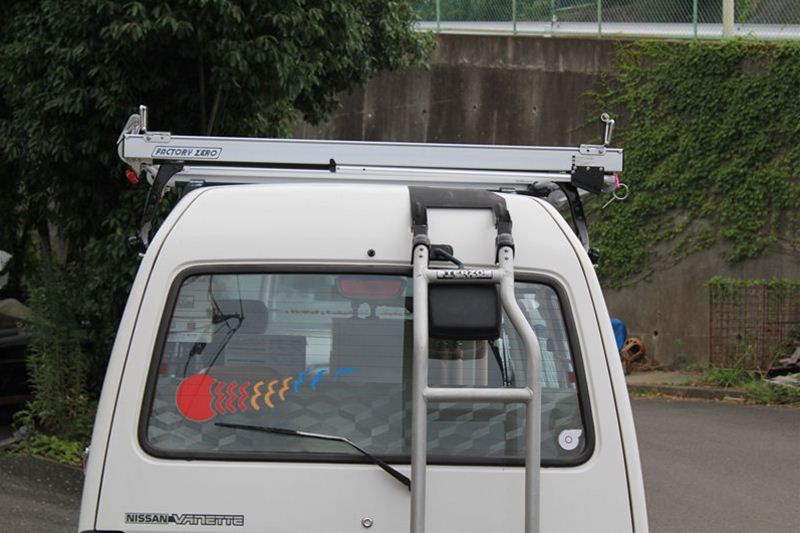

バネット(バン)SK#2系

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


標写真のオーバースライダーはOS1008L(旧型)ですが新型の場合はOS2008Lキャリア取付ピッチ1320mmです。
(キャリア取付ピッチはアマトイ式ですのでどのサイズでも取付可能です)
車幅1630mmにてB型(横幅1555mm、ボート積載内寸1430mm)のオーバースライダーです。

バネット バネット バネット
ページの先頭へ戻る

新型キャラバン

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ニッサンキャラバン新型(標準ルーフ 標準幅)、型式E26にA型(横幅1690㎜、FRPボート積載内寸1570㎜ インフレータブルボート積載内寸1750㎜)
のオーバースライダー取付可能確認出来ました。
品番OS2001CA
キャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)は1470㎜固定(屋根に4箇所固定取付ボルトが有ります)
1番前と3番目使用。
キャリアステーはテルゾー使用、キャリアステー(フット)EF-DRX+ホルダーDR20にて取付です。
写真の受けはヨット受け品番OS0185です。

キャリアステー取付位置固定


新型キャラバン 新型キャラバン 新型キャラバン 新型キャラバン

新型キャラバン 新型キャラバン
ページの先頭へ戻る

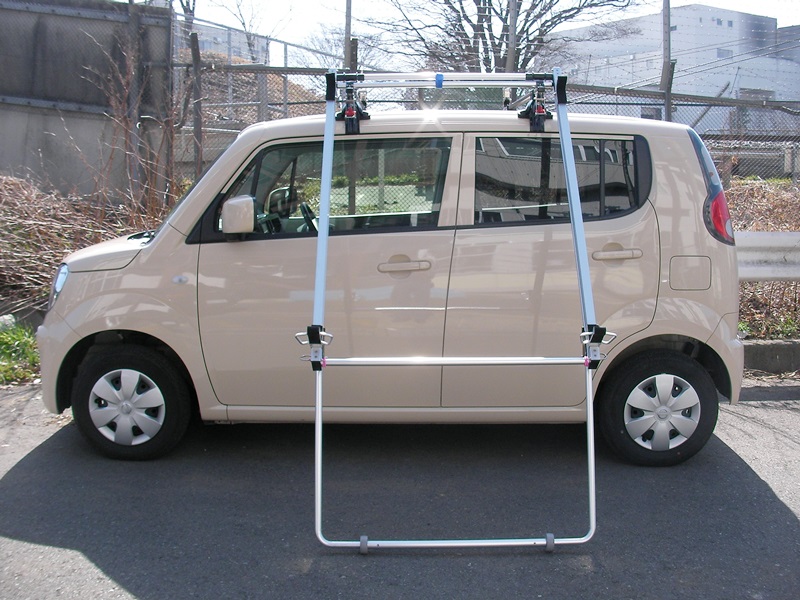

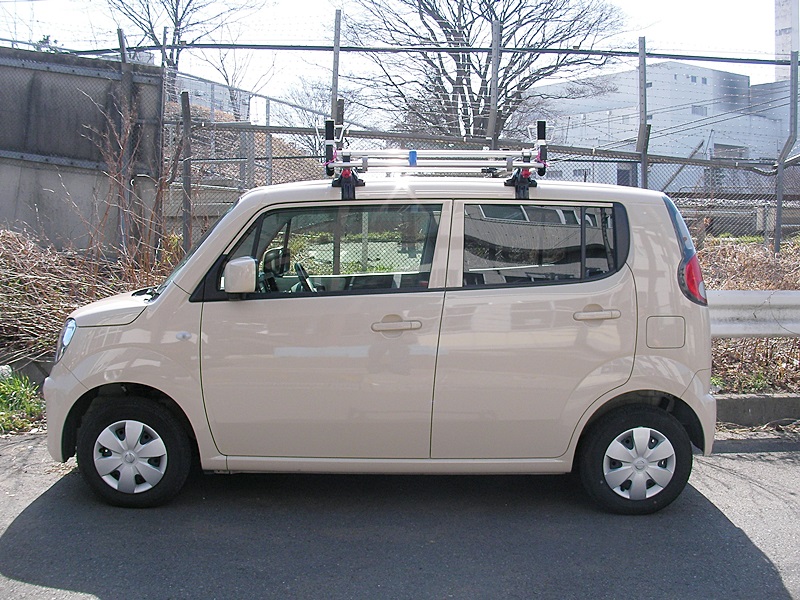

モコ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


日産モコ軽自動車(型式MG33S系)にオーバースライダーC型(横幅1465㎜、ボート積載内寸1360㎜)品番OS2019S(P=820㎜、T=750㎜)にて取付ました。
RVイノーキャリアステーSU-K5+K283を使用、ボート積載です。
比較的屋根の直線部分が長いのでキャリア取付ピッチはメーカー指示750㎜ですが最大1220㎜、お勧め820㎜~1020㎜程度キャリア
取付ピッチにて取付可能です。
車輌もボックス型にて取付時の見栄えはいい感じです。

モコ モコ モコ モコ モコ

ページの先頭へ戻る

デイズ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

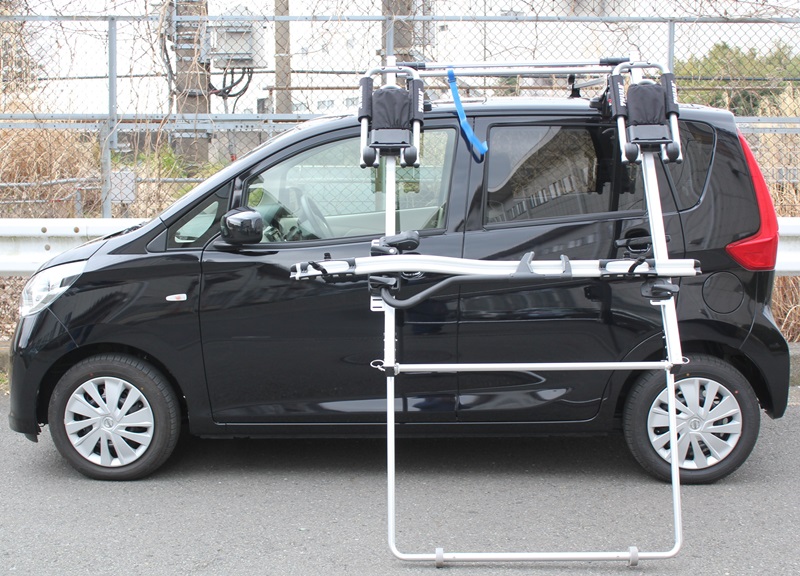

日産デイズ軽自動車(型式B21W系)にオーバースライダーC型(横幅1465㎜、ボート積載内寸1360㎜)品番OS2019S(P=820㎜、T=750㎜)にて取付ました。
RVイノーキャリアステーSU-K5+K436を使用、カヤック積載です。
比較的屋根の直線部分が長いのでキャリア取付ピッチはメーカー指示700㎜ですが最大820㎜程度キャリア取付ピッチにて取付可能です。
ただし、オーバースライダーの金物部分にステーのノブが干渉するので、
取り付けを片側のみ反対にしました。


デイズ デイズ デイズ デイズ デイズ

ページの先頭へ戻る

キャラバンE25(前モデルアマトイ式)

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


日産キャラバン型式E25(前モデルアマトイ式)にA型(横幅1690㎜、ボート積載内寸1570㎜、インフレータブルボート幅1750㎜
まで)のオーバースライダーをRVイノーキャリアステーLDにて取付ました。
RVイノーキャリアステーLDの場合ハイエース200系標準ルーフの場合は固定用ノブが若干干渉しますがこのE25キャラバンは
干渉しません。

キャラバン キャラバン キャラバン キャラバン キャラバン
ページの先頭へ戻る

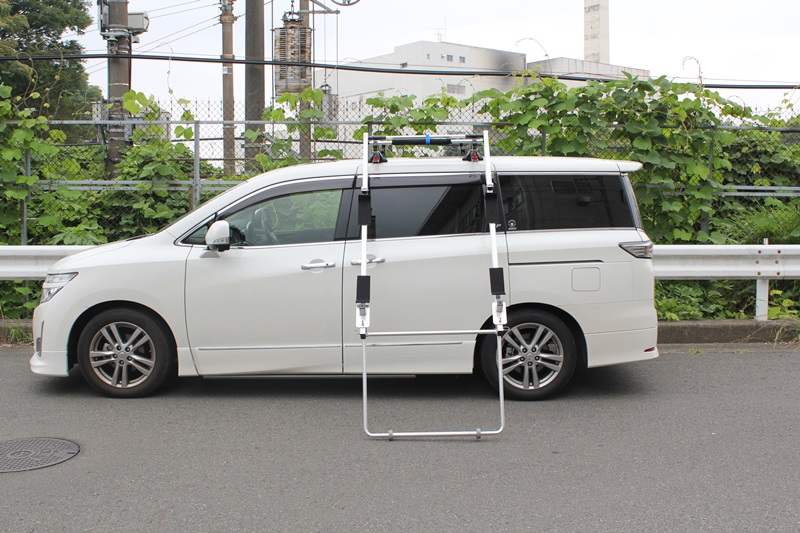

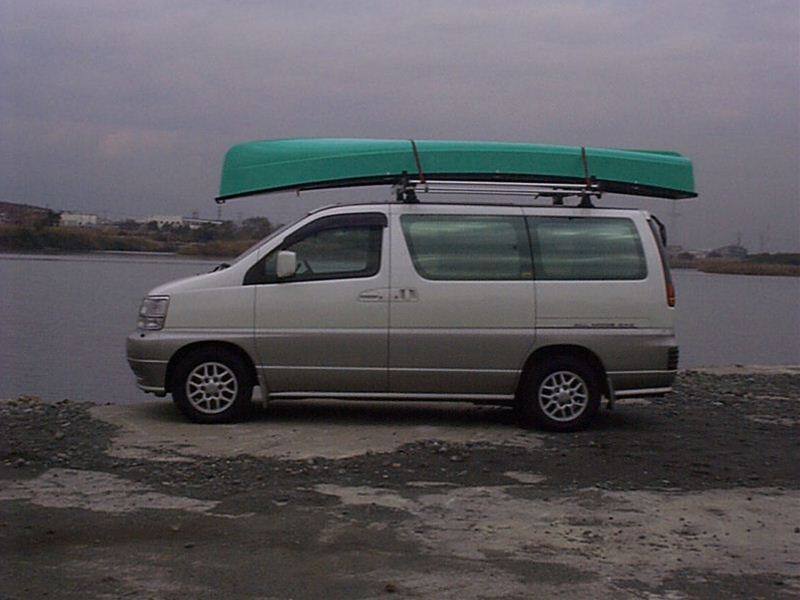

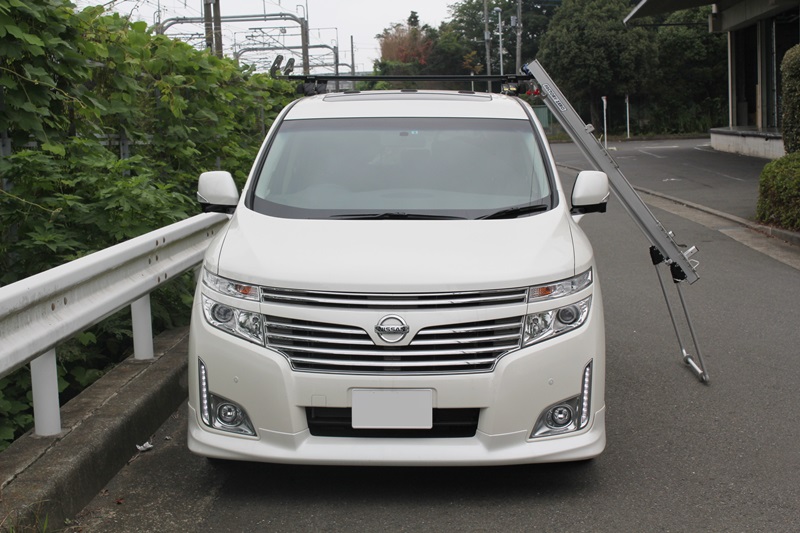

エルグランド

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


エルグランド(型式E52)にA型(横幅1690㎜、ボート積載内寸1570㎜、インフレータブルボート幅1750㎜まで)のオーバースラ
イダー取付写真です。
品番OS2001DRS キャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)は700㎜固定の車輌です。
取付はRVイノーキャリアステー SU-K5+K321です。

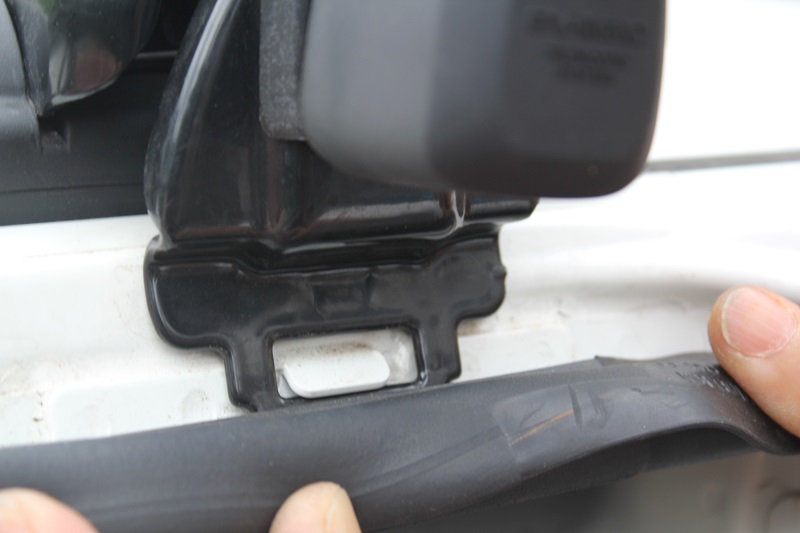

キャリアステー取付位置
固定の車輌です。

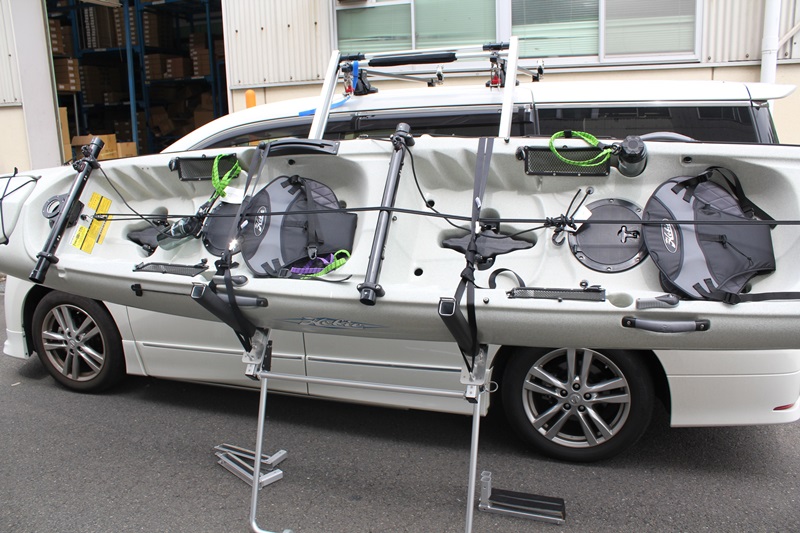

今回の積載艇はホビータンデムアイランドです。
メインハル(船体)と両側のアウトリガーを別々に固定します。
メインハルは斜めの時点でベルト固定。アウトリガーをその上に載せて一旦オーバースライダーを屋根に上げ固定。
その後アウトリガーを反対側に少し寄せて今度はラチェット(標準装備)を使用し固定しました。
この状態でかなりしっかり固定はされていますが更にアウトリガーについてはオーバースライダーフレーム部に滑り止ゴム等
貼って固定するのが望ましいでしょう。

メインハルを固定 積載後アウトリガーを
別に載せ固定します。
ページの先頭へ戻る

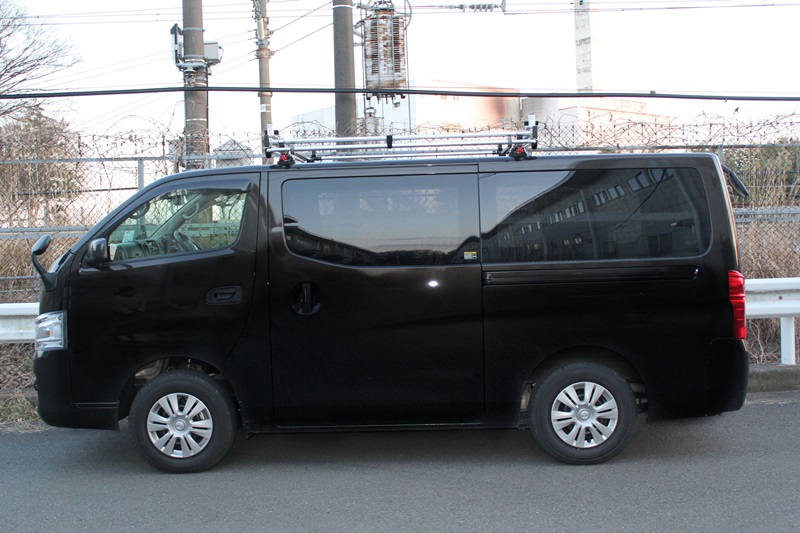

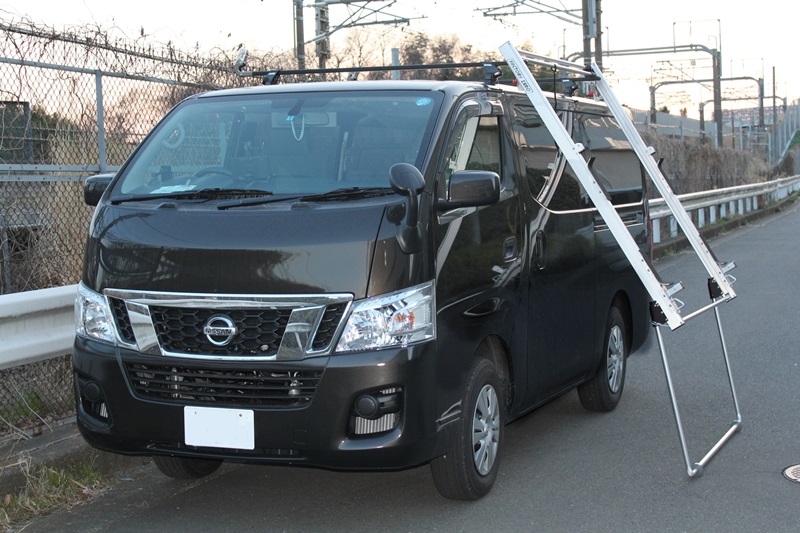

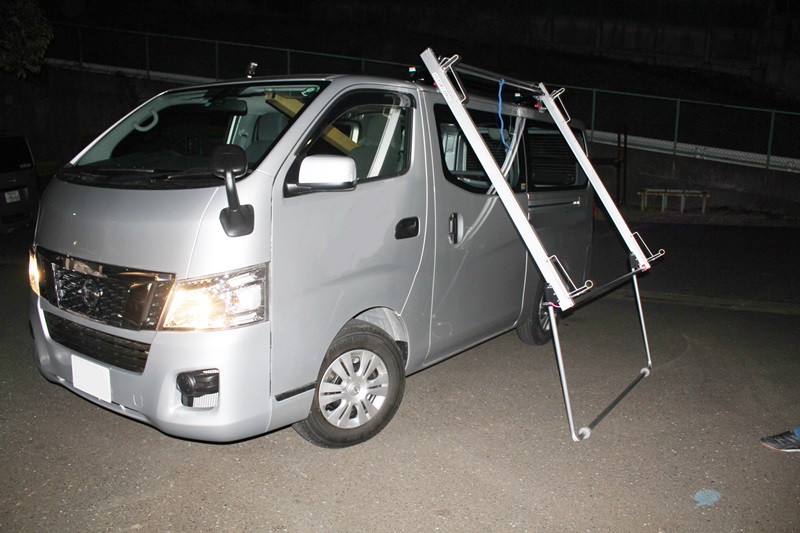

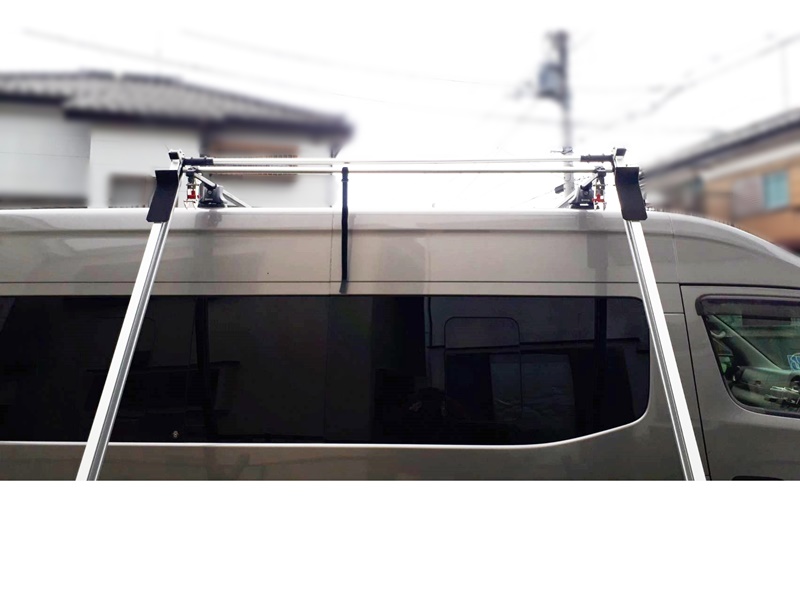

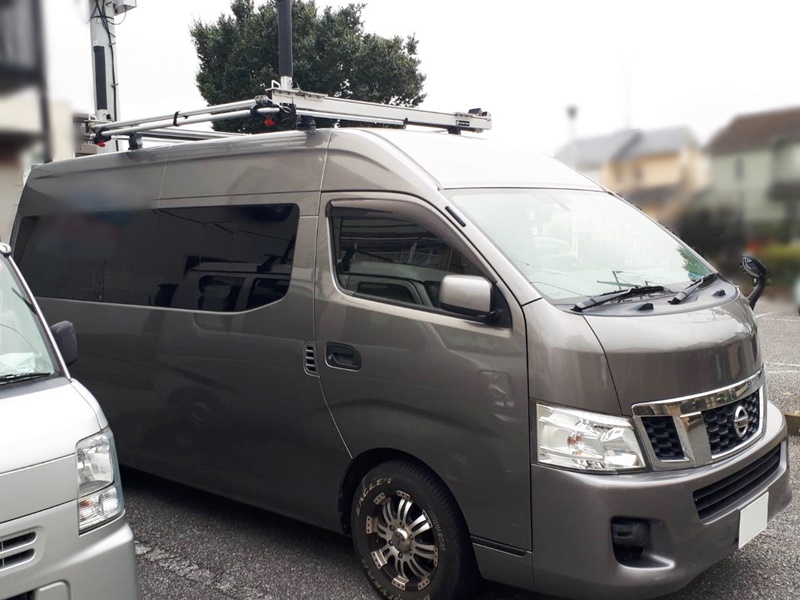

キャラバンNV350

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ニッサンキャラバン新型(標準ルーフ 標準幅)、型式E26にA型(横幅1690㎜、FRPボート積載内寸1570㎜ インフレータブルボート積載内寸1750㎜)
品番OS2001CA
キャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)は1470㎜固定(屋根に4箇所固定取付ボルトが有ります)
キャリアステーはRVイノーキャリアステーINXR+TR136を使用取付です。
写真の受けはカヌー受け品番OS0155です。

キャラバンNV350 キャラバンNV350 キャラバンNV350 キャラバンNV350 キャラバンNV350
ページの先頭へ戻る

日産 その他車種

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。
アベニール エルグランド エルグランドE51 レグラス セレナ

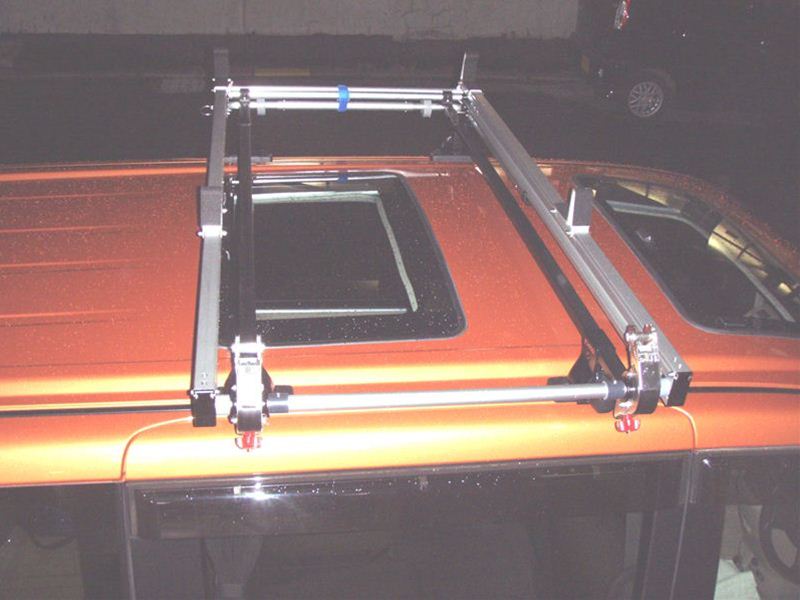

セレナC25 セレナC25 ウィングロード
ページの先頭へ戻る

HONDA

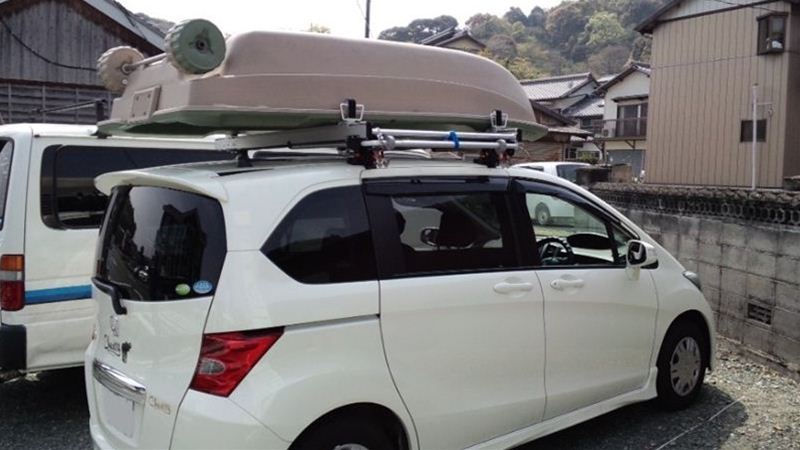

フリード

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ホンダフリードは窓枠取り付けです、スライドドア部取付キャリア取付ピッチ(お車の屋根にキャリアの取り
付けられる間隔)820mmにて最大です。

フリード


取付品番 B型 OS2012E+OS0175ボート受けをRVイノーキャリアステーSU-K5にて取り付けています。

フリード フリード
ページの先頭へ戻る

クロスロード

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

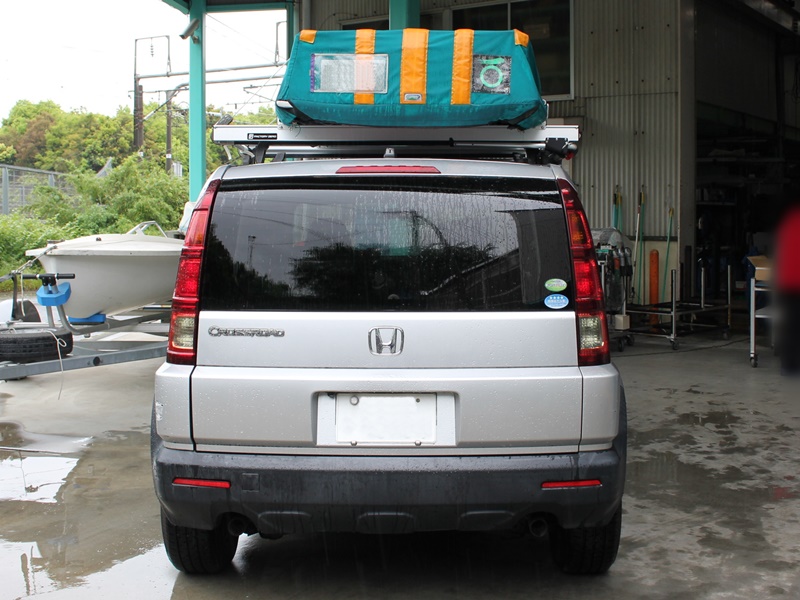

ボートは「HOPE Ninja325S」
オーバースライダーはOS2013SC キャリア取り付けピッチはクロスロード専用635mmにて取り付けています

クロスロード クロスロード クロスロード クロスロード
ページの先頭へ戻る

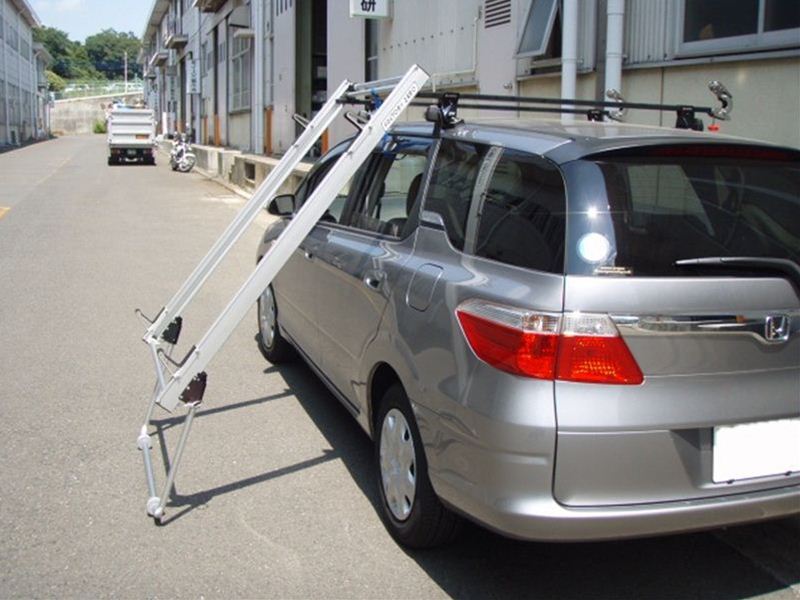

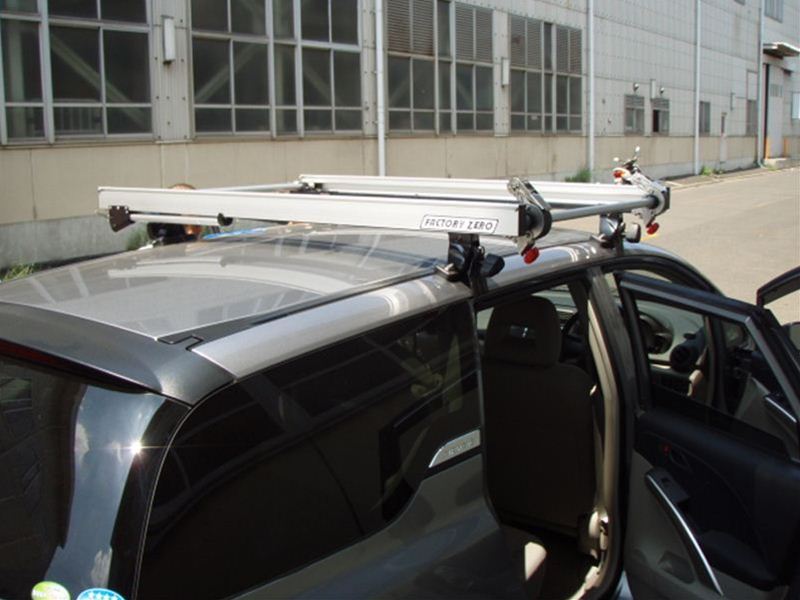

エアーウエイブ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

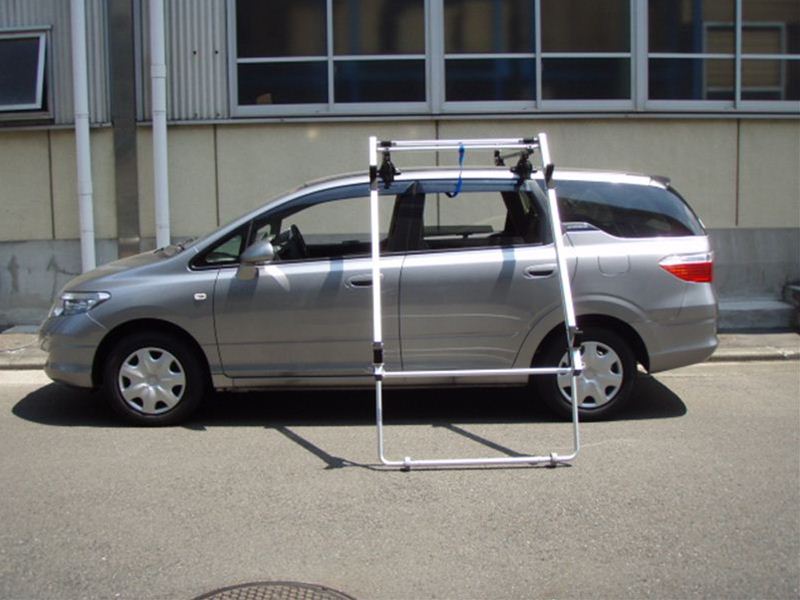

ホンダエアーウエイブにB型(横幅1555mm、ボート積載内寸1430mm)のオーバースライダー取り付けました。
RVイノーキャリアステーSU-K5 + K281での取付です。
品番 OS2012SU
キャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)は800mmまで広がります(イノーメーカー指示700mm)
フロントドアの傾斜が始まる所まで広げられます。
オーバースライダーの横幅は狭い方が取付時にスマートに見えます。(ボートの方は積載内寸狭いのでご注意ください)

エアウェイブ エアウェイブ エアウェイブ エアウェイブ
ページの先頭へ戻る

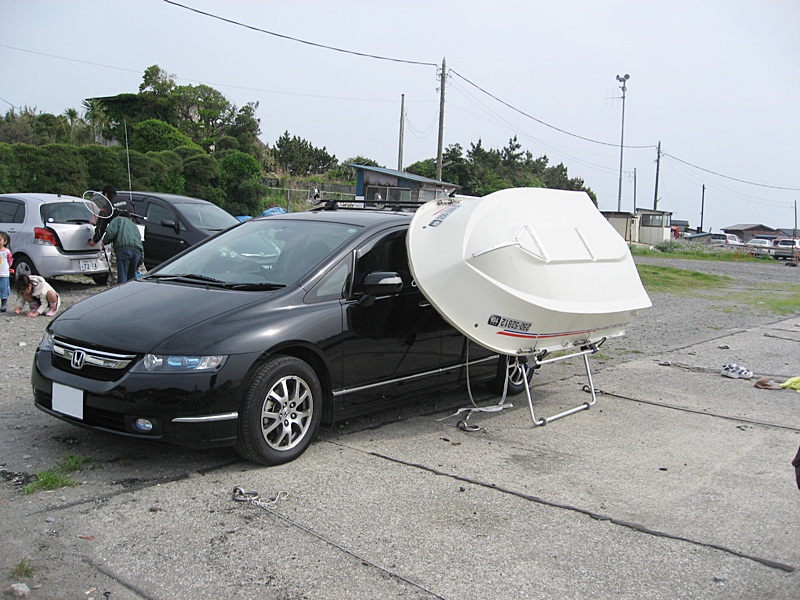

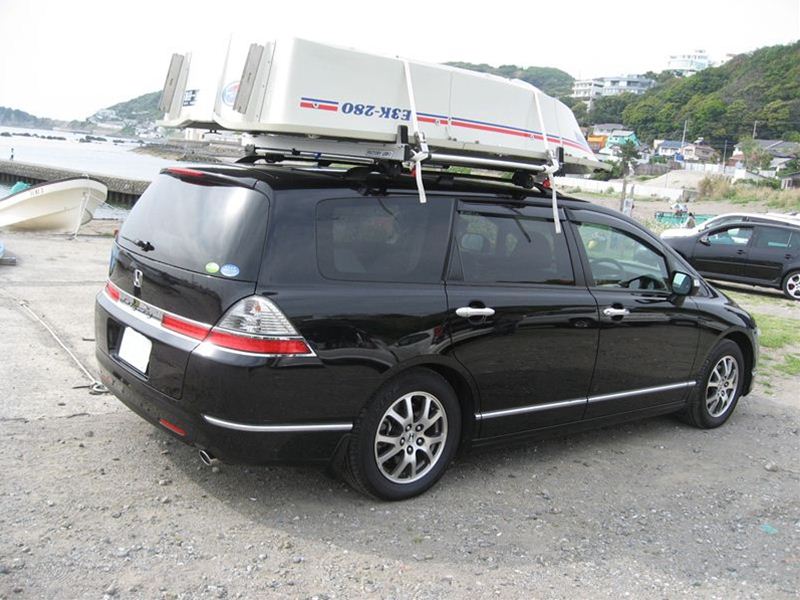

オデッセイ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ホンダオデッセイ 型式RB1.2 全長4765mm 全幅1800mm 全高1570mm
ホンダオデッセイ RB1.2系 ルーフレール付にB型(横幅1555mm、ボート積載内寸1430mm)のオーバースライダー取付写真です
写真の商品は品番OS2011SS  B型 キャリア取付ピッチ920mmです。
RVイノーキャリアステーARでの取付となります。   >>>キャリアステー情報PDF
積載艇の幅によってはA型(横幅1690mm、ボート積載内寸1570mm)も取付可能ですが屋根から横に張り出しは大きくなります。
基本、B型推奨です。
ルーフレール無の車輌の場合はキャリアステー窓枠取付にてオーバースライダーの取付可能です(キャリア取付ピッチは変わります)

オデッセイ オデッセイ オデッセイ オデッセイ
ページの先頭へ戻る

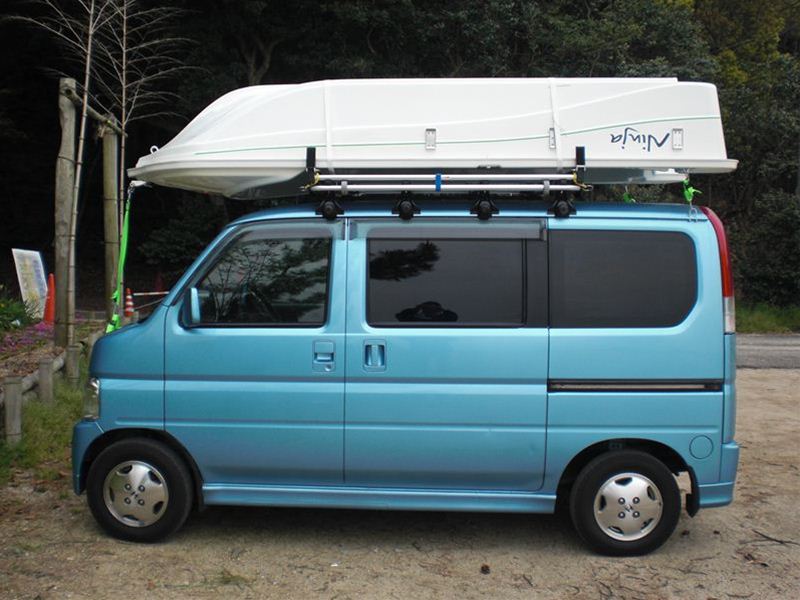

バモスホビオ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


写真のオーバースライダーはOS2018HL キャリア取付ピッチ1120㎜です。
(620/720/820/920/1020/1120/1220/可能)
ホンダバモスホビオハイルーフ(型式HM3~4/HJ系)にC型(横幅1465㎜、ボート積載内寸1360㎜)のオーバースライダーを
RVイノーキャリアステーMDでの取付可能確認できました。

ホビオ ホビオ ホビオ ホビオ ホビオ
ページの先頭へ戻る

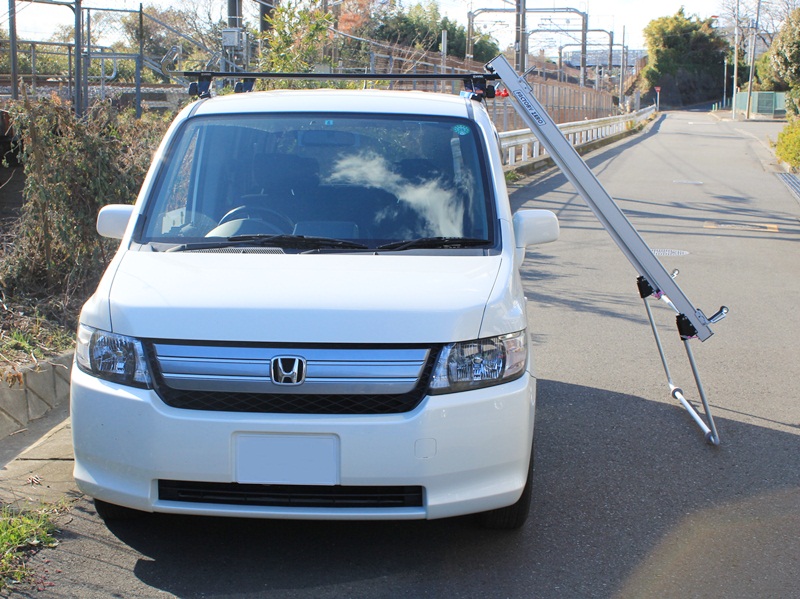

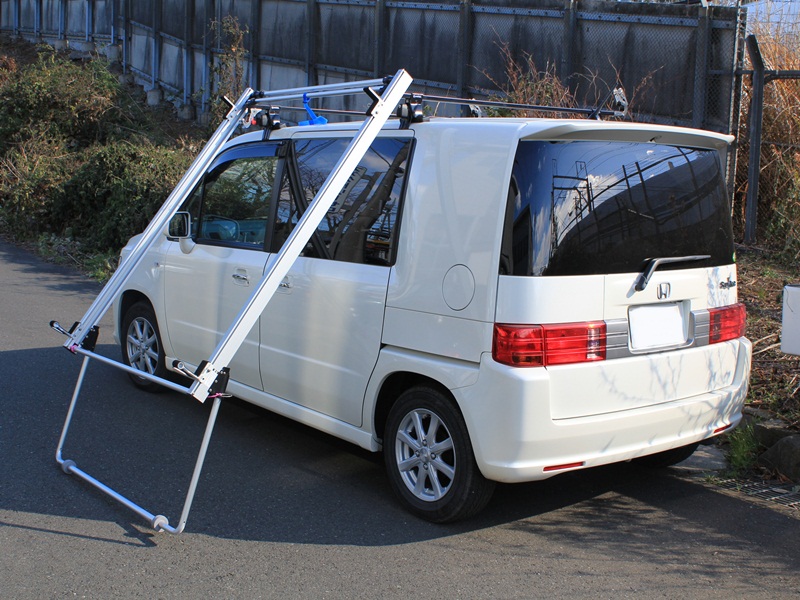

モビリオスパイク

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ホンダモビリオスパイク(GB1/GB2/GK1/GK2)にオーバースライダーA型(横幅1690㎜、ボート積載内寸1570㎜)品番OS2005K
(P=1120㎜、T=650㎜)にて取付ました。
RVイノーキャリアステーSU-K5+K273を使用。FRPボート積載予定です。
比較的屋根の直線部分が長いのでキャリア取付ピッチはメーカー指示700㎜ですが1120㎜キャリア取付ピッチにて取付可能です。
車輌もボックス型にて取付時の見栄えはA型でも違和感ありません。
B型(横幅1555㎜、ボート積載内寸1430㎜)もギリギリ可能と思えますがキャリアステーのノブが若干干渉するかもしれません。
(鍵は使用できなくなります)

モビリオスパイク モビリオスパイク モビリオスパイク モビリオスパイク

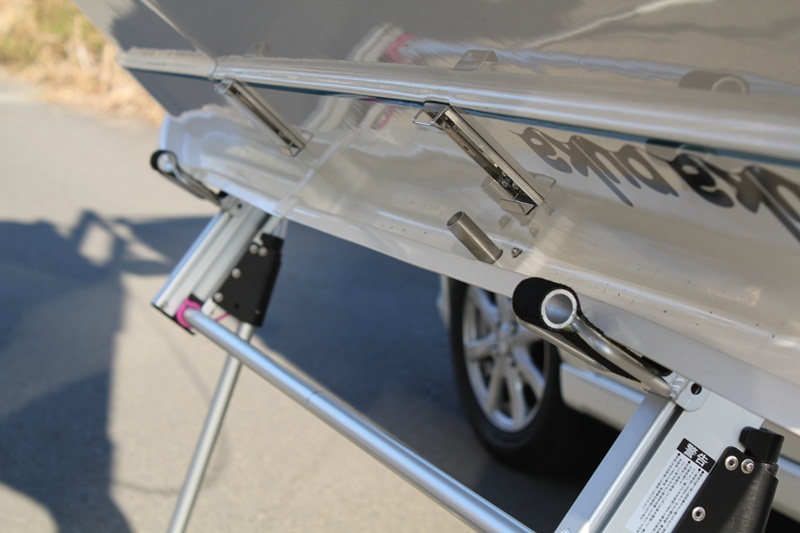

ホープPL282PX2にトランサムドーリーを取り付けてオーバースライダーに積載してみました。

モビリオスパイク モビリオスパイク モビリオスパイク モビリオスパイク  モビリオスパイク
ページの先頭へ戻る

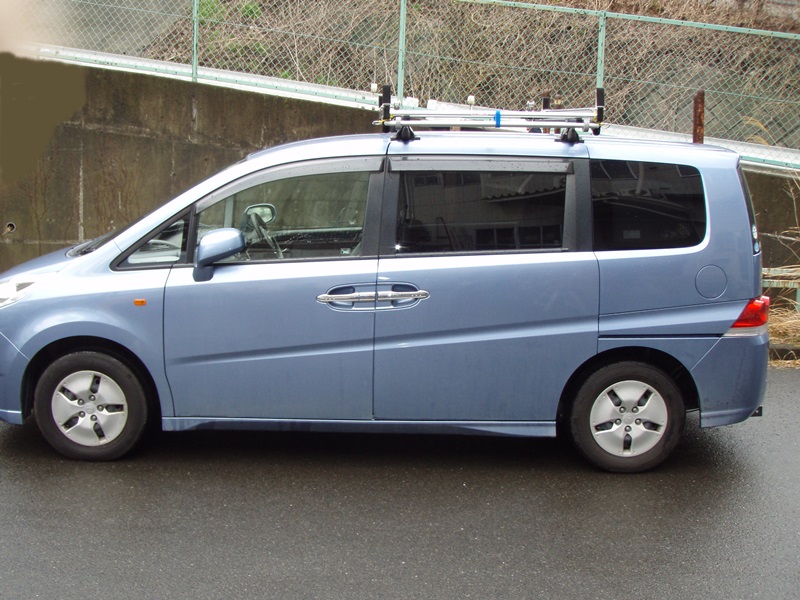

ステップワゴン

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ホンダステップワゴン型式RG2にオーバースライダーA型(横幅1690㎜、ボート積載内寸1570㎜、インフレータブルボート幅1750
㎜まで)、キャリア取付ピッチ870㎜、取っ手長さ750㎜のオーバースライダー取付です。
キャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)はメーカー指示700㎜ですが870㎜の間隔取れました。
RVイノーキャリアステーSU-K5+K323で取付ます。
この車両にはA型(横幅1690㎜、ボート積載内寸1570㎜、インフレータブルボート幅1750㎜まで)、B型(横幅1555㎜、ボート積載
内寸1430㎜、インフレータブルボート幅1600㎜まで)の取付が可能です。

ステップワゴン ステップワゴン ステップワゴン ステップワゴン
ページの先頭へ戻る

ステップワゴンRK1~7

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

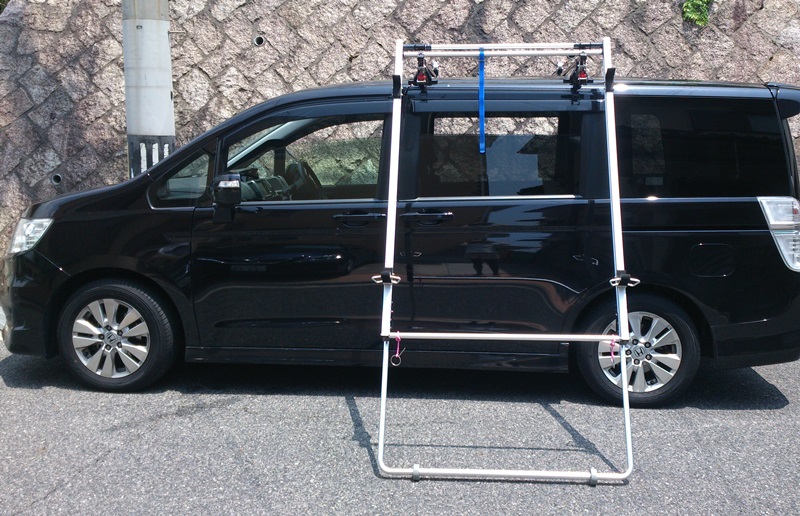

ホンダステップワゴン平成21年10月以降登録車RK1~7にRVイノーキャリアステーSU-K5+フックK386にてA型(横幅1690
㎜、ボート積載内寸1570㎜、インフレータブルボート幅1750㎜まで)品番OS2004NMのオーバースライダー取付しました。
ホンダステップワゴン型式RK1~7はキャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)RVイノーメーカー指示
700㎜(スライド部取付)ですが860㎜取付間隔確認出来ました。

ステップワゴン ステップワゴン ステップワゴン ステップワゴン
ページの先頭へ戻る

ステップワゴンRF3~9

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ホンダステップワゴン(型式RF3~9)にOS2001STPN A型(横幅1690㎜、ボート積載内寸1570㎜、インフレータブルボート幅
1750㎜まで)のオーバースライダー取付写真です。FRPボート積載予定です。
この車両はキャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)固定で屋根に3ヶ所の取付部が有ります。
この取付部の前と後方を利用しキャリア取付ピッチ1285㎜での取付となります。
使用キャリアステーはRVイノーキャリアステーXRとTR111となります。

ステップワゴン ステップワゴン ステップワゴン ステップワゴン
ページの先頭へ戻る

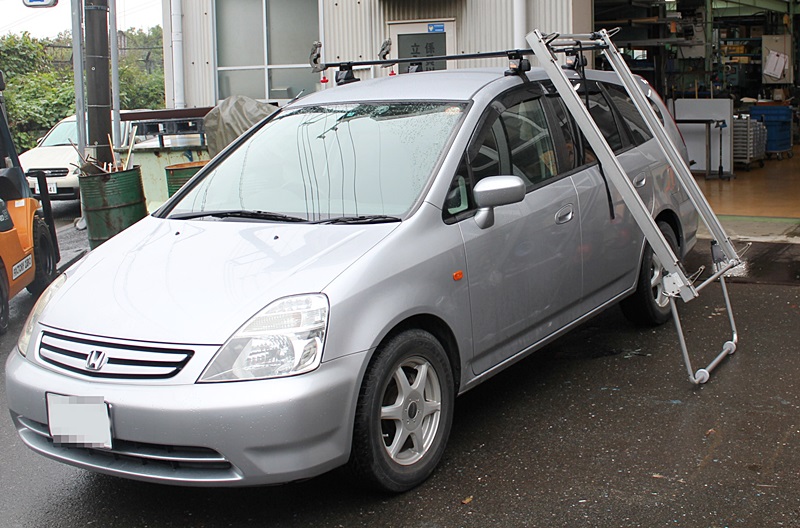

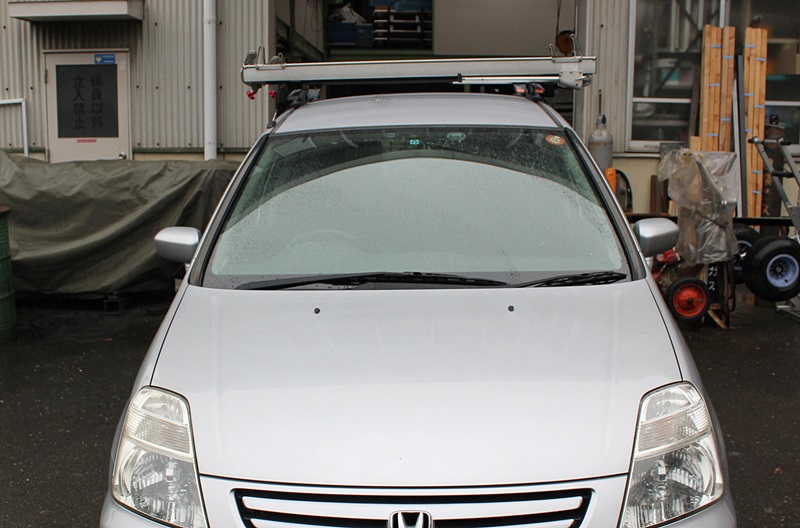

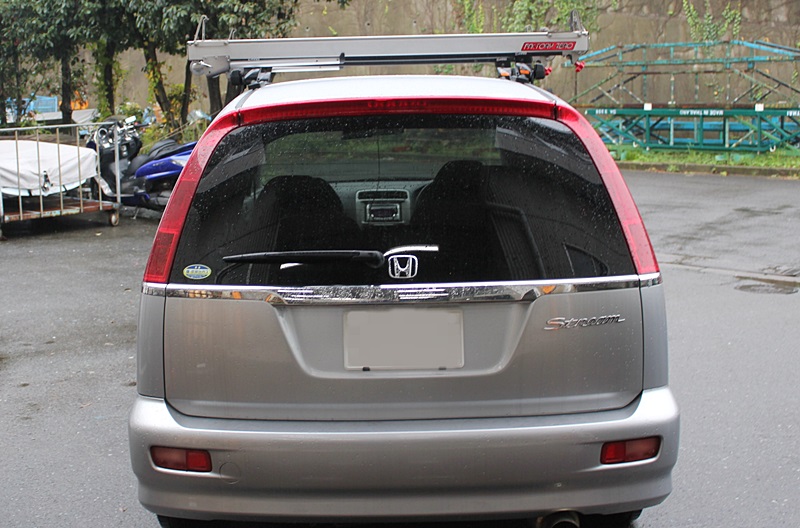

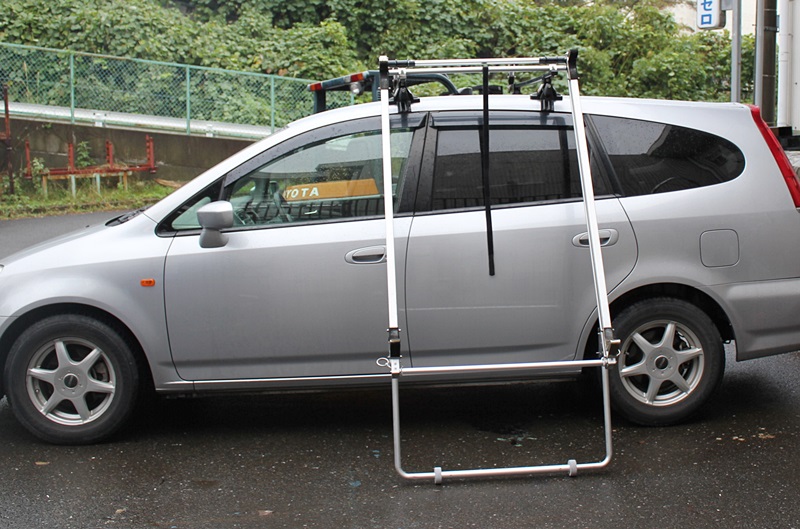

ストリームRN1~5系

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


ホンダストリーム(RN1~5系)ルーフレール無(RVイノーキャリアステーSU-K5+K117のベース取付)
オーバースライダーB型(品番OS2013)+ボート受け(品番OS0175)の組み合わせです
(今回の写真は車両乗換で旧型オーバースライダー改造です)
このストリームはキャリア取付、窓枠取付、屋根の丸い所ギリギリのピッチで720㎜でした。

ストリーム ストリーム ストリーム ストリーム
ページの先頭へ戻る

HONDA その他車種

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。
バモス モビリオ オデッセイ オデッセイ

ステップワゴンRF3 ステップワゴンRG2 ステップワゴン
(エボシ)

ページの先頭へ戻る

ページの先頭へ戻る

マツダ・スバル・いすず etc

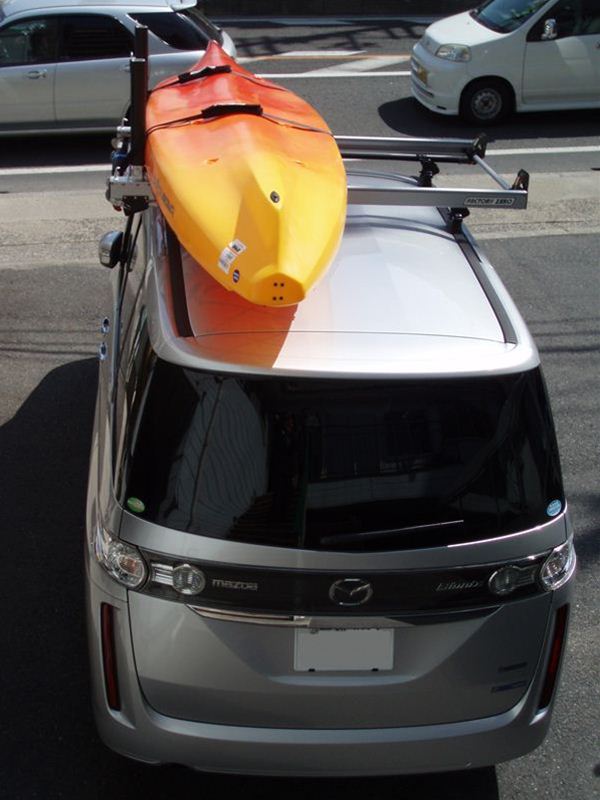

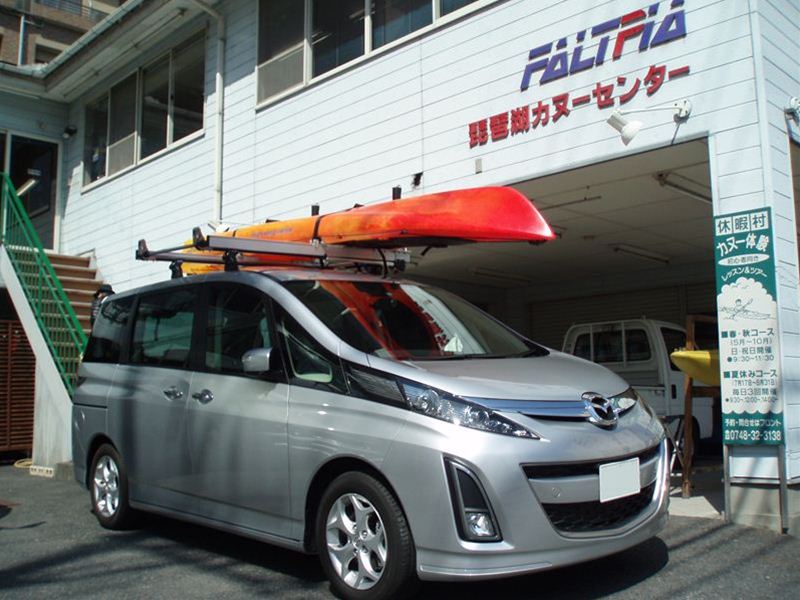

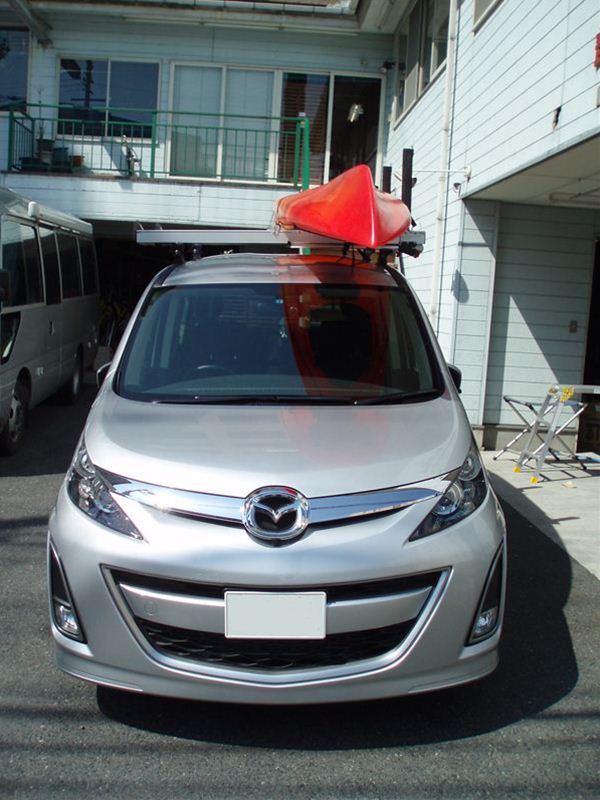

マツダビアンテ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


キャリア取り付けピッチ765mmベース固定タイプ
OS2006(A型)にOS0155(カヌー受け)にて取り付けています。

ビアンテ ビアンテ ビアンテ ビアンテ
ページの先頭へ戻る

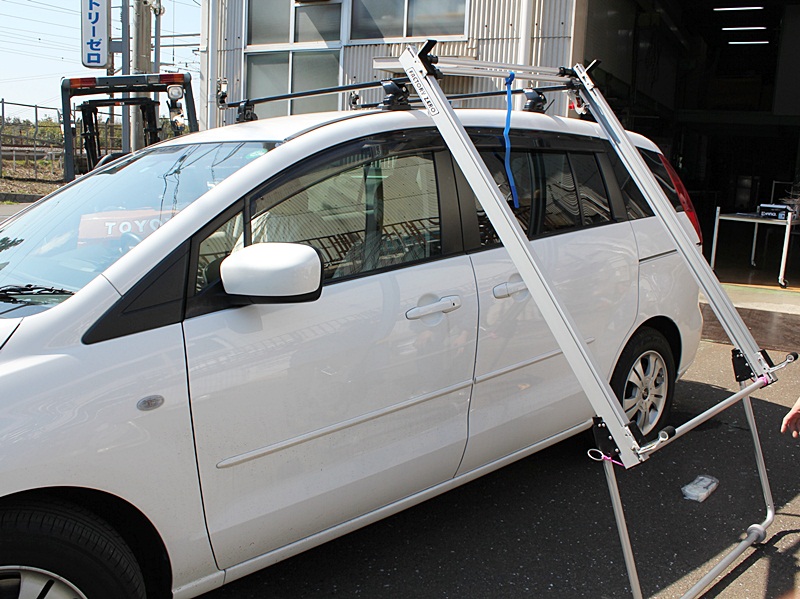

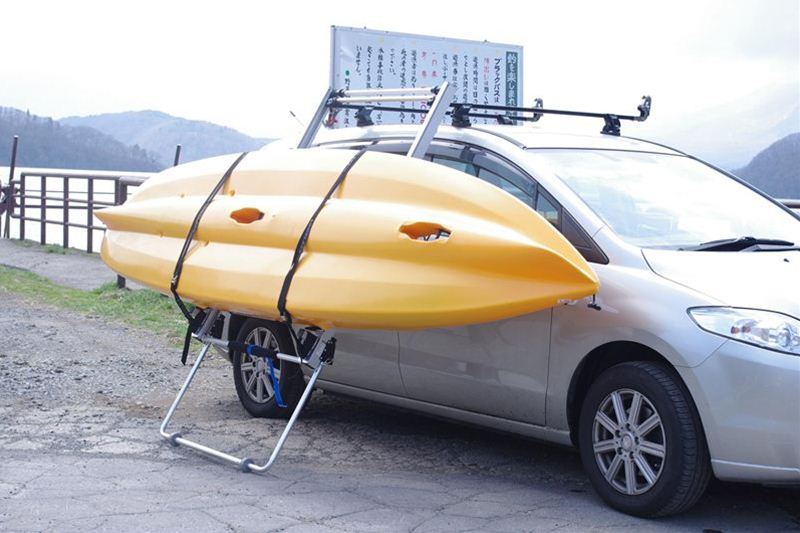

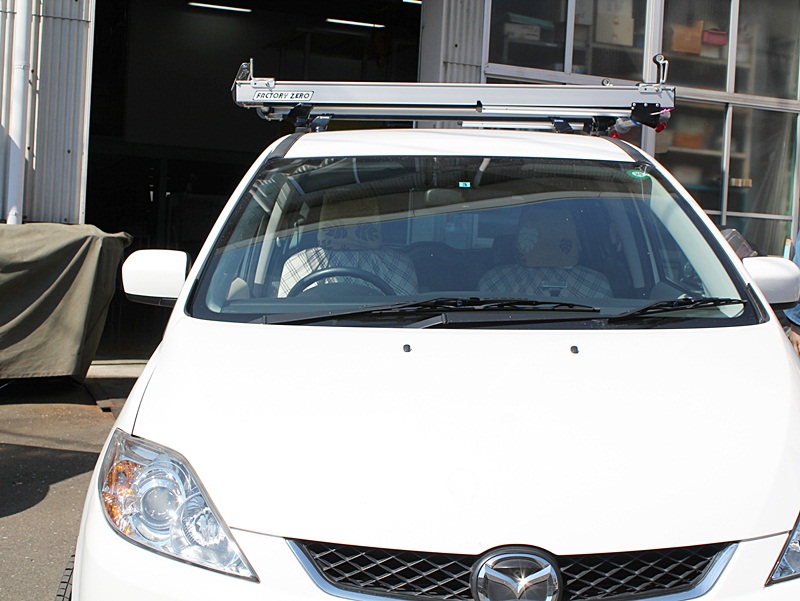

マツダプレマシー

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


マツダプレマシー(H18年CR系)ルーフレール無(RVイノーキャリアステーXR+TR120のベース取付)に新型オーバースライダーB型
(品番OS2012P)+カヌー受け(品番OS0155)の組み合わせです。
このプレマシーはキャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)固定の車でP=835mm専用となります。
艇はホビーカヤックのアウトフィッター(タンデム)シットオンカヤックです。
幅が広く安定性の良さそうなカヤックですね。

プレマシー プレマシー プレマシー
ページの先頭へ戻る

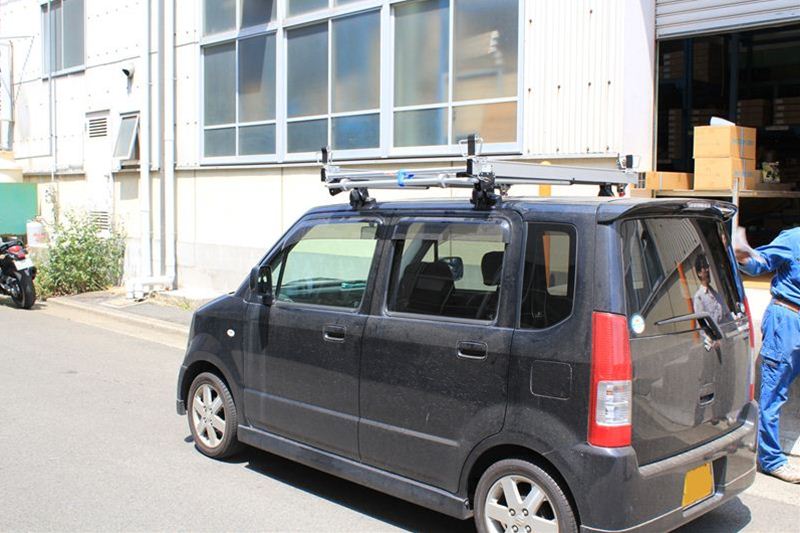

スズキワゴンR

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


スズキワゴンR(MC系)(RVイノーキャリアステーSU+K236)にオーバースライダーC型軽自動車用(キャリア取付ピッチ820mm)(品番OS2019S)+ボート受け(品番OS0175)の組み合わせです。写真のオーバースライダーはフロントロックではない従来型です。ワゴンRはキャリア取付ピッチ1000mm程度まで広げられますがボートが短いのであえて820mmを取付ています。

ワゴンR ワゴンR ワゴンR ワゴンR
ページの先頭へ戻る

マツダMPVテルゾー

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


マツダMPV型式LW系)H11.6~H18.2にオーバースライダー装着。 写真はA型、キャリア取付ピッチ920mmにて取り付けてます。 この車種はRVイノーのキャリアステーが販売されていませんのでテルゾーを使用します(取付は少々複雑です) 取付例写真は旧型(反対側でロックされる)ですが取付方法は新型も同じです。 8ボート積載の場合の例 品番OS2004BB(A型P=920mm)+OS0175
テルゾーキャリアステー品番EF14BL EB2 EH264を使用(予告なく変更等される場合が有ります) 詳しくはお問い合わせ下さい。

MPV MPV MPV MPV
ページの先頭へ戻る

マツダMPV LY系

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


マツダMPV型式LY系 全長X全幅X全高 4860X1850X1685mm
マツダMPV LY系にB型(横幅1555mm、ボート積載内寸1430mm)のオーバースライダー取付写真です。
品番 OS2012R キャリア取付ピッチ固定の車です(お車の屋根にキャリアの取付られる間隔)は770mm固定です。
RVイノーキャリアステーXR+TR119での取付となります。  >>>キャリアステー情報PDF
この車は車幅は1850mmあるのでA型(積載内寸1570mm)の取付は可能ですが屋根幅が狭いのでB型の方が取付時にスマートに見えます。(積載内寸1430mmですのでボート幅ご注意ください)

MPV  MPV MPV MPV MPV
ページの先頭へ戻る

マツダプレマシー CR系

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


マツダプレマシーCR系 全長X全幅X全高 4555X1745X1615mm
マツダプレマシーCR系にB型(横幅1555mm、ボート積載内寸1430mm)のオーバースライダー取付写真です。
品番 OS2012R キャリア取付ピッチ固定の車です(お車の屋根にキャリアの取付られる間隔)は835mm固定です。
RVイノーキャリアステーXR+TR120での取付となります。  >>>キャリアステー情報PDF
この車は車幅は1745mmあるのでA型(積載内寸1570mm)の取付は可能ですが屋根幅が狭いのでB型の方が取付時にスマートに見えます。(積載内寸1430mmですのでボート幅ご注意ください)

プレマシー  プレマシー プレマシー プレマシー
ページの先頭へ戻る

スバルレガシィツーリングワゴン

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


スバルレガシィツーリングワゴン BP系 全長4680X全幅1730X全高1470mm

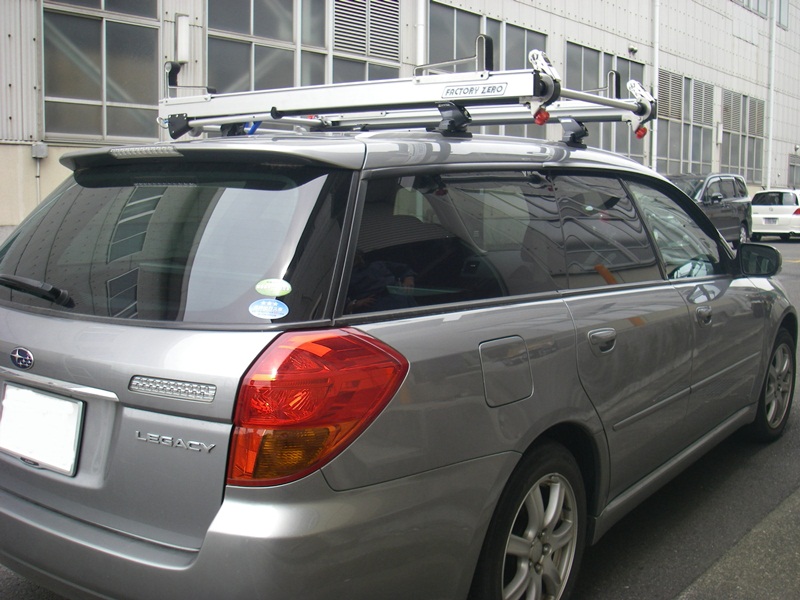

スバルレガシィツーリングワゴン BP系ビルトインルーフレールにB型(横幅1555mm、ボート積載内寸1430mm)のオーバースライダー取付写真です。
品番 OS2010BP B型 キャリア取付ピッチ固定の車です(お車の屋根にキャリアの取付られる間隔)は725mm固定です。
キャリアステー  平成15年5月~21年5月登録型式BP系(ビルトインルーフレール車)はRVイノーキャリアステーTRでの取付となります 。   >>>キャリアステー情報PDF
積載艇の幅によってはA型(横幅1690mm、ボート積載内寸1570mm)も取付可能ですが屋根から横に張り出しは大きくなります。
基本、B型推奨です。

レガシィ  レガシィ レガシィ レガシィ レガシィ
ページの先頭へ戻る

スバルフォレスター

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


スバルフォレスターにB型(横幅1555mm、ボート積載内寸1430mm)のオーバースライダー取付写真です。
品番 OS2011V オーバースライダーB型 P=1000 T=650
この車両にはA型(横幅1690㎜、ボート積載内寸1570㎜、インフレータブルボート幅1750㎜まで)、B型(横幅1555㎜、ボート
積載内寸1430㎜、インフレータブルボート幅1600㎜まで)の取付が可能です。

フォレスター フォレスター  フォレスター
ページの先頭へ戻るページの先頭へ戻る

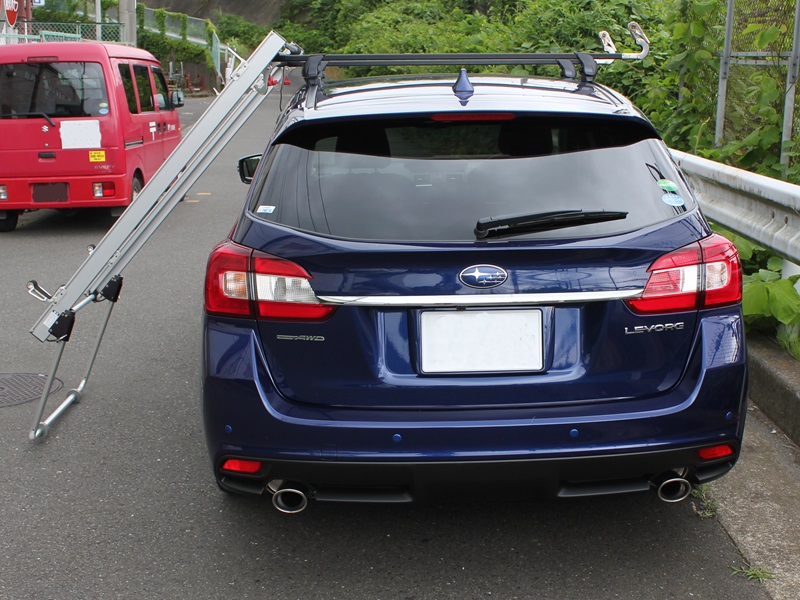

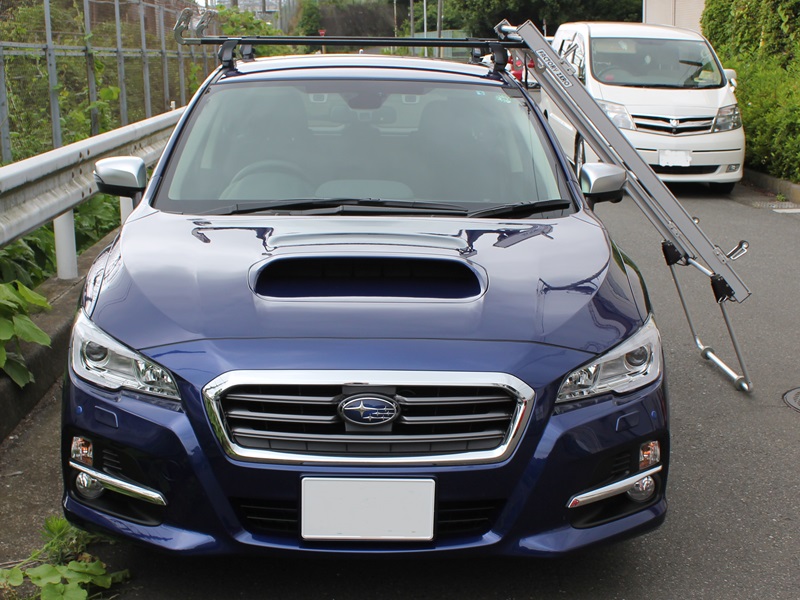

スバル レボーグ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


 スバル レボーグ(型式VM系 平成26年6月以降登録)
キャリアステー取付ピッチ 屋根固定720mmの車両に幅1550mm(Bタイプ)のオーバースライダー取り付けました。
取付キャリアステーは INXPとTR145 の組み合わせです。

レボーグにはA型(横幅1690㎜、ボート積載内寸1570㎜、インフレーターブルボート幅1750㎜まで)
B型(横幅 1555㎜、ボート積載内寸1430㎜、インフレーターブルボート幅1600㎜まで)のオーバースライダーの取付が可能です。
この車両は屋根幅(キャリアステー取付横幅)が狭いのでB型を推奨いたします。
又、29年3月より外部突起物規制が施工される予定です、当社製品につきましては個別にお問い合わせ下さい。

スバル レボーグ スバル レボーグ スバル レボーグ スバル レボーグ
ージの先頭へ戻るページの先頭へ戻る

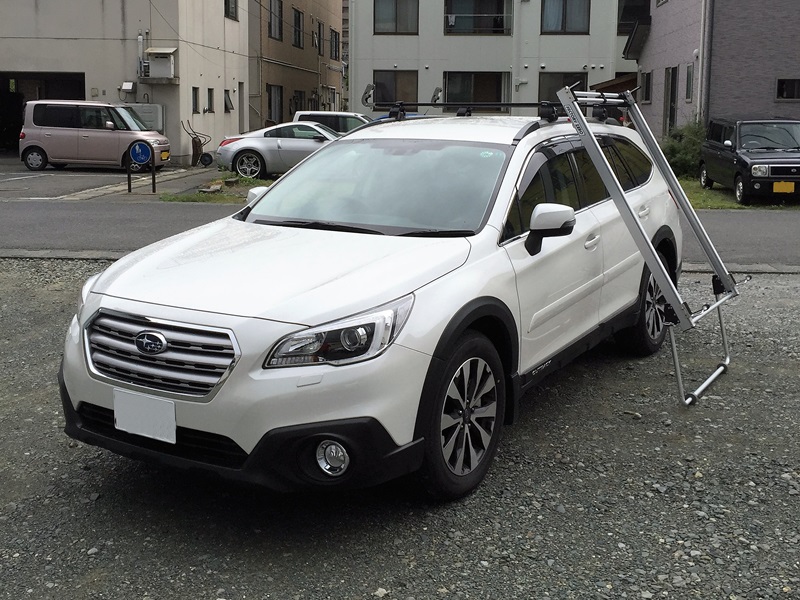

スバルアウトバック

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


スバルアウトバック型式BS9(H26.10~登録)に B型(横幅1555㎜、ボート積載内寸1430㎜、インフレータブルボート幅1600㎜まで)
キャリア取付ピッチ920㎜、取っ手長さ550㎜のオーバースライダー取付です。
品番(OS2011SS)キャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)は最大1060㎜程度可能ですがこの車両は920㎜で取付しました(屋根が余り傾斜している部分の取付は要注意となります)
この車両はテルゾーキャリアステーEFJR+JR1使用(RVイノーの場合はIN-TR+TR160となります)

この車両にはA型(横幅1690㎜、ボート積載内寸1570㎜、インフレータブルボート幅1750㎜まで)、B型(横幅1555㎜、ボート積載内寸1430㎜、インフレータブルボート幅1600㎜まで)の取付が可能ですが屋根幅が狭いのでB型を推奨します。
外部突起物規制につきましてはお問い合わせ下さい。

スバルアウトバック  スバルアウトバック
ページの先頭へ戻る

スズキエブリハイルーフ キャンピングカー仕様

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


スズキエブリハイルーフ(型式DA64系)のキャンピングカー仕様(ポップアップルーフ)にオーバースライダー軽自動車用C型
(横幅1465㎜、ボート積載内寸1360㎜)OS2018HHL(P=1120㎜、HL=1050㎜)にて取付ました。
通常DA64系はRVイノーキャリアステーDDを使用しますが屋根が更に高い為MDを使用しました。
カヤック積載予定です、軽自動車の全高制限2.5Mにて注意ください。
艇の積載位置(高さ)も1.1M程度になります。

エブリハイルーフ  エブリハイルーフ エブリハイルーフ エブリハイルーフ
ページの先頭へ戻る

スズキソリオ

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

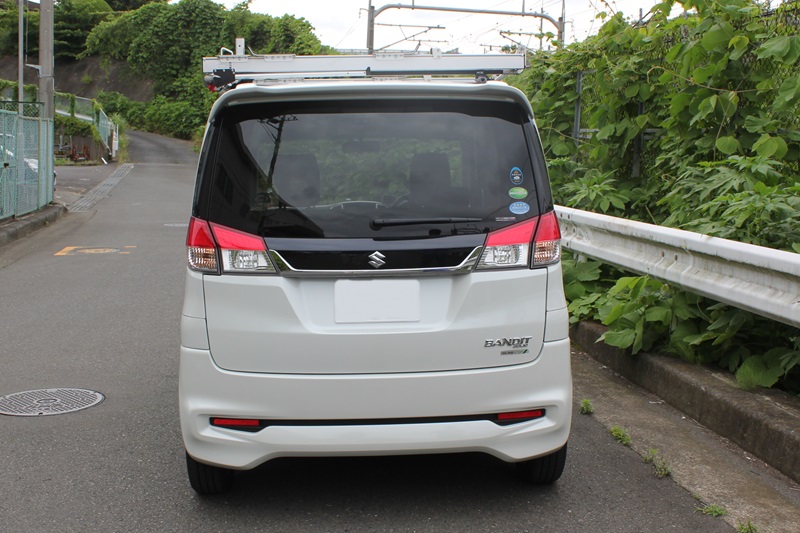

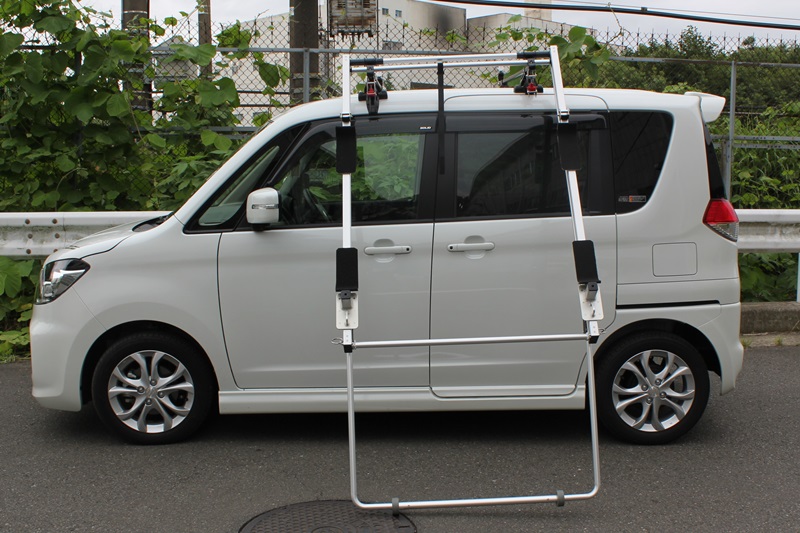

スズキソリオ(型式MA15S 平成25年11月~27年7月登録車輛)
キャリアステー取付ピッチ750mmの車両に幅1550mm(Bタイプ)のオーバースライダー取り付けました。
品番OS2010RAL

取付キャリアステーはテルゾーEF14BLとEB6の組み合わせです。
イノーはキャリアステー取付ベース部内寸(屋根部取付横幅)が広いのでテルゾー取付でもギリギリです。
又、29年3月より外部突起物規制が施工される予定です、当社製品につきましては個別にお問い合わせ下さい。

ソリオ ソリオ ソリオ ソリオ  ソリオ
ページの先頭へ戻る

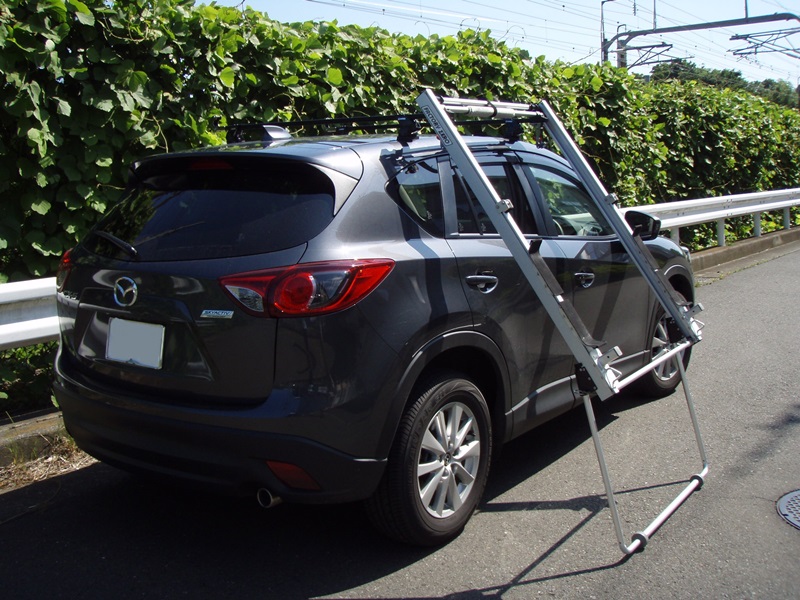

マツダ CX-5

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


マツダCX-5 全長X全幅X全高 4540X1840X1705mm

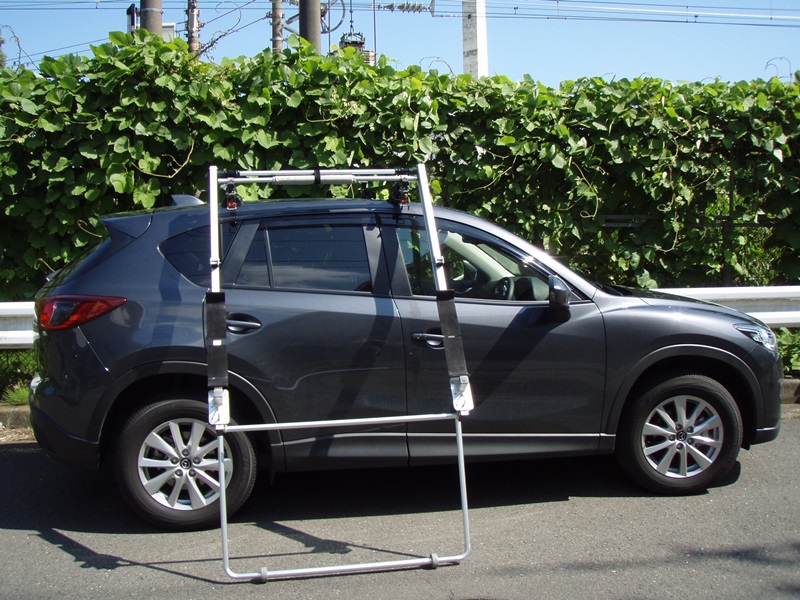

マツダCX-5にC型(横幅1465mm、ボート積載内寸1360mm)のオーバースライダー取付写真です。
キャリア取付ピッチ固定の車です(お車の屋根にキャリアの取付られる間隔)は895mm固定です。
RVイノーキャリアステーXR+TR135での取付となります。
マツダ、プレマシーに取付ていたB型オーバースライダーをマツダCX-5に載せ替えました。
その際、積載艇幅が狭いので更にC型に変更し取付ました(屋根幅の狭い車両は可能な場合が有りますが屋根幅と更にキャリアステー取付位置によります)

CX-5 CX-5 CX-5 CX-5
ページの先頭へ戻る

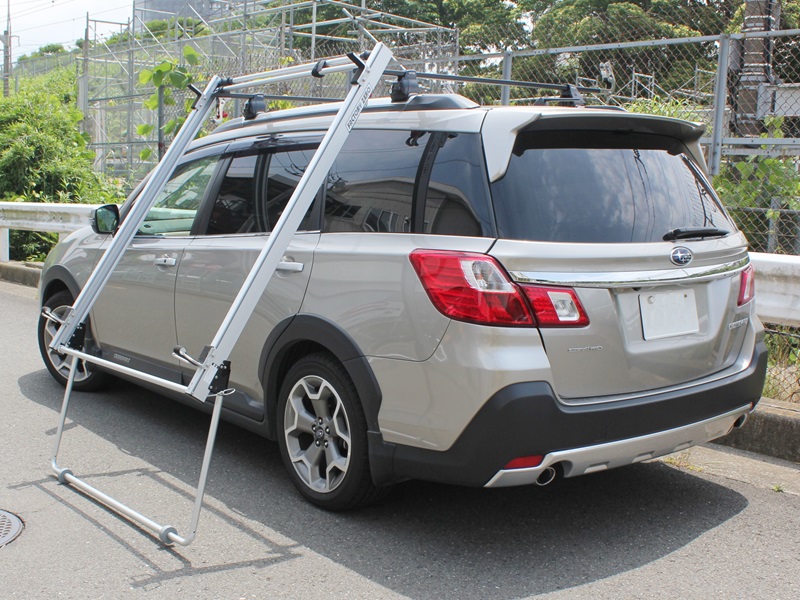

マツダ・スバル・いすず etc その他車種

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。
いすゞ レガシーアウトバック レガシー ムーブ フォレスター
ページの先頭へ戻る

外国産車

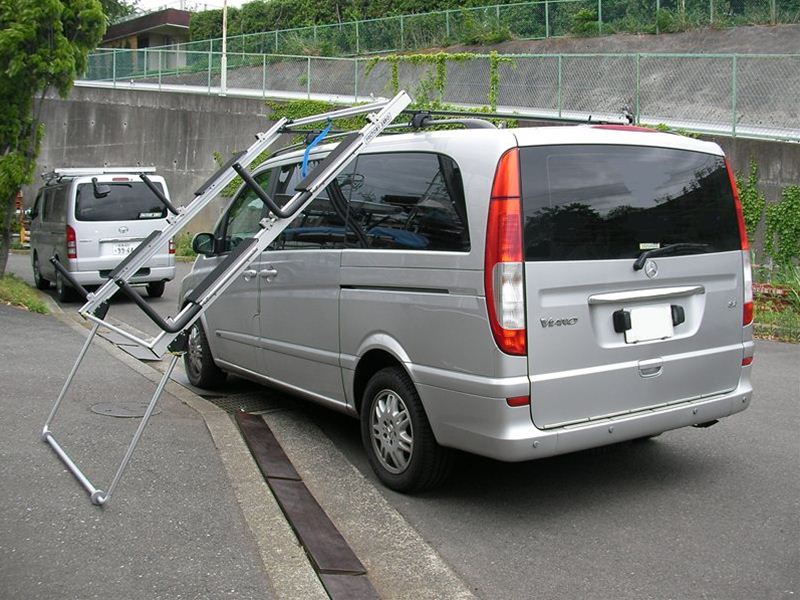

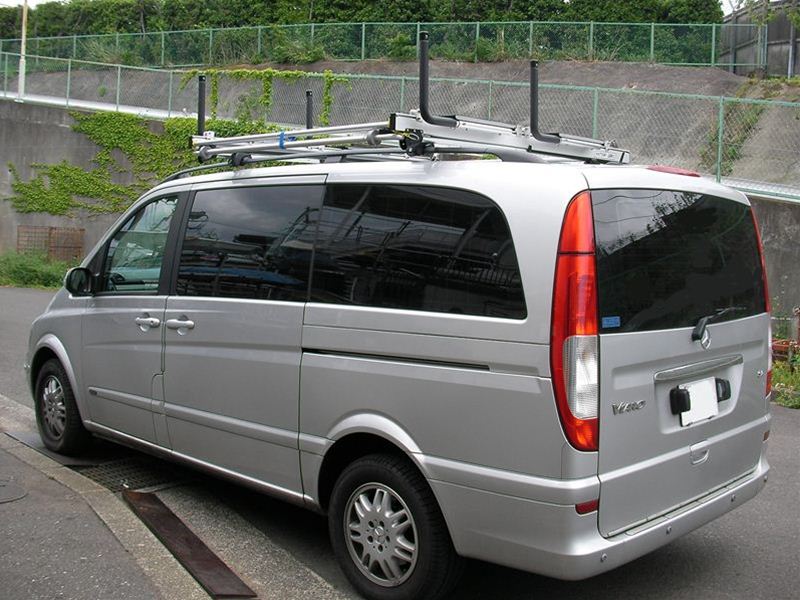

ベンツビアノ(639系)+OS0165(ボード受)(今回は2台分2セット付)

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


お客様はスタンドアップパドルボードでサーフトリップに行かれるようです・・
オーバースライダー品番OS2002MW(現行ハイエースワイドミドルルーフ/ベンツV/ビアーノ用)+ボード受けです。
キャリア取り付けピッチ(お車の屋根にキャリアの取り付けられる間隔)は1320mmです。


メルセデス・ベンツ
ビアノ
メルセデス・ベンツ
ビアノ
メルセデス・ベンツ
ビアノ
メルセデス・ベンツ
ビアノ

ページの先頭へ戻る

ランドローバーディフェンダー

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

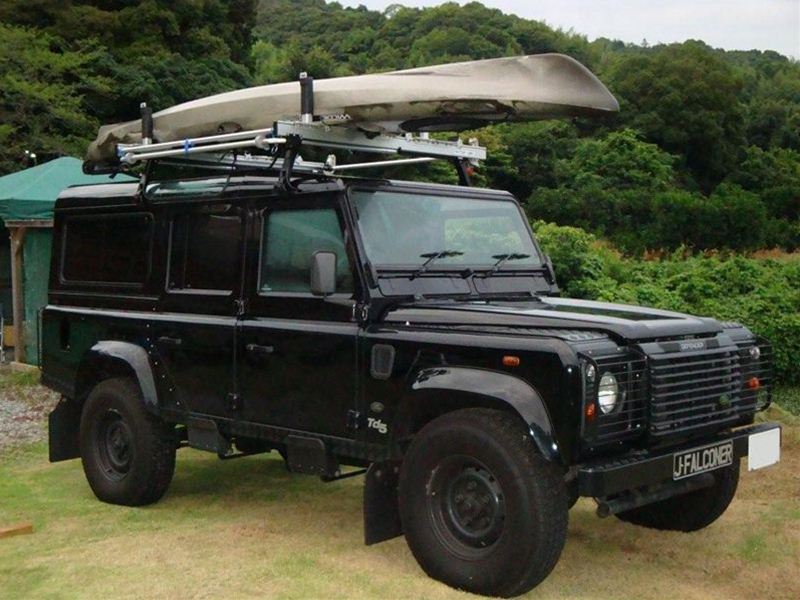

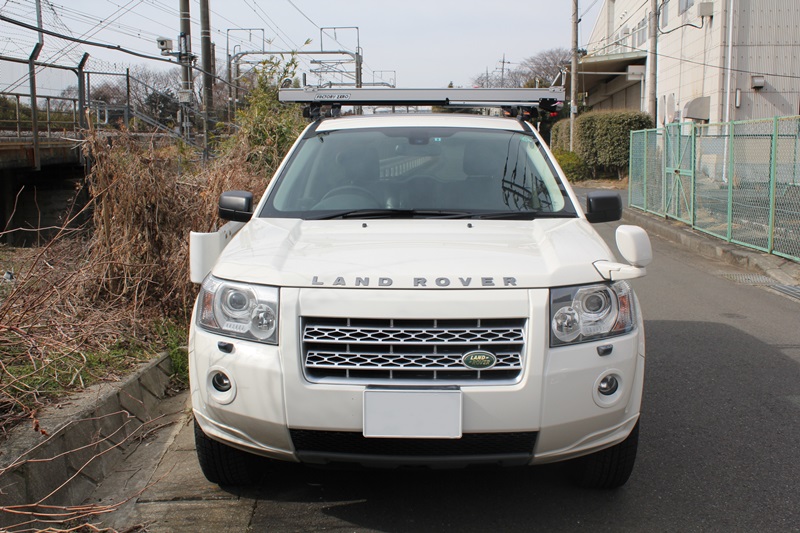

ランドローバー型式LF32系にA型(横幅1690㎜、FRPボート積載内寸1570㎜ インフレータブルボート積載内寸1750㎜)の
オーバースライダー取付可能確認出来ました。
品番OS2010M キャリア取付ピッチ(お車の屋根にキャリアの取り付けられる間隔)は920㎜、窓枠取付です。
RVイノーキャリアステーIN-SU-K5+フックK353にて取付です。
写真の受けはボート受け品番OS0155です。
B型(横幅1555㎜、ボート積載内寸1430㎜ インフレータブルボート積載内寸1600㎜)も取付可能ですがキャリアステーの鍵は
掛けられなくなる可能性があります。

ランドローバー ランドローバー ランドローバー ランドローバー
ページの先頭へ戻る

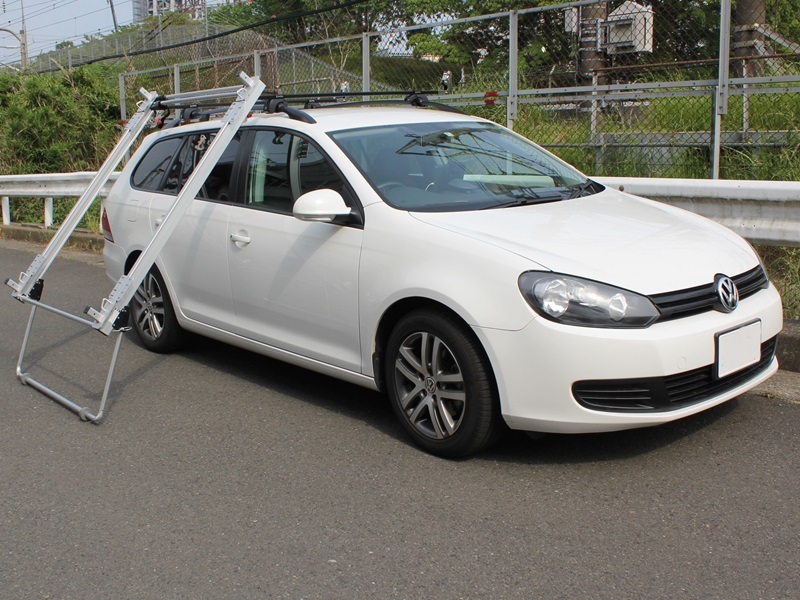

ゴルフヴァリアント

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。

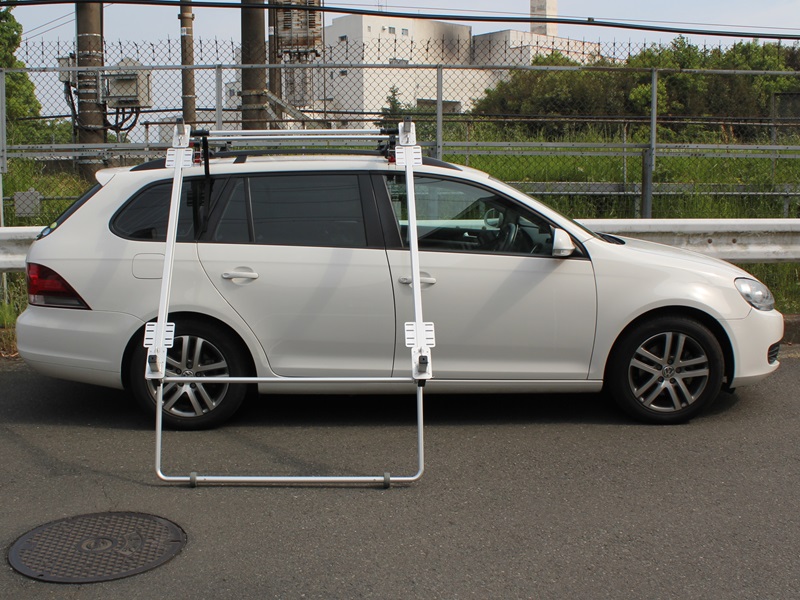

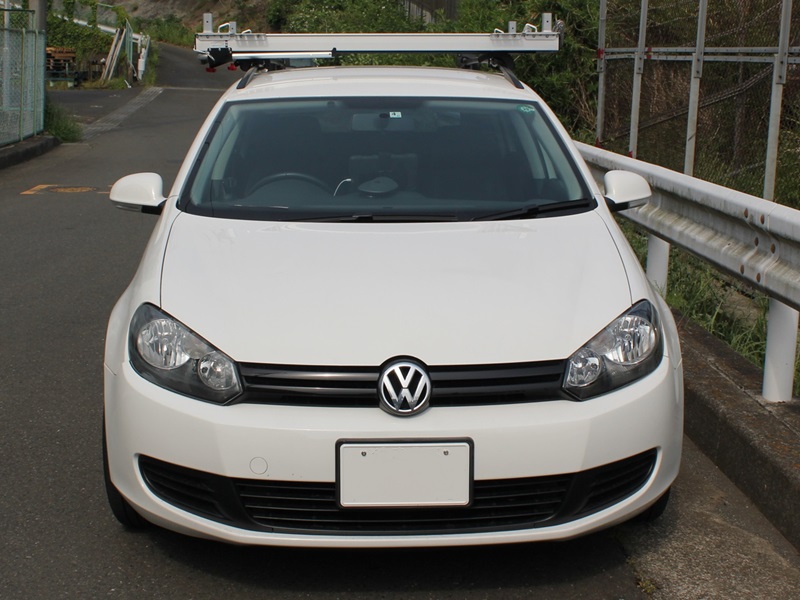

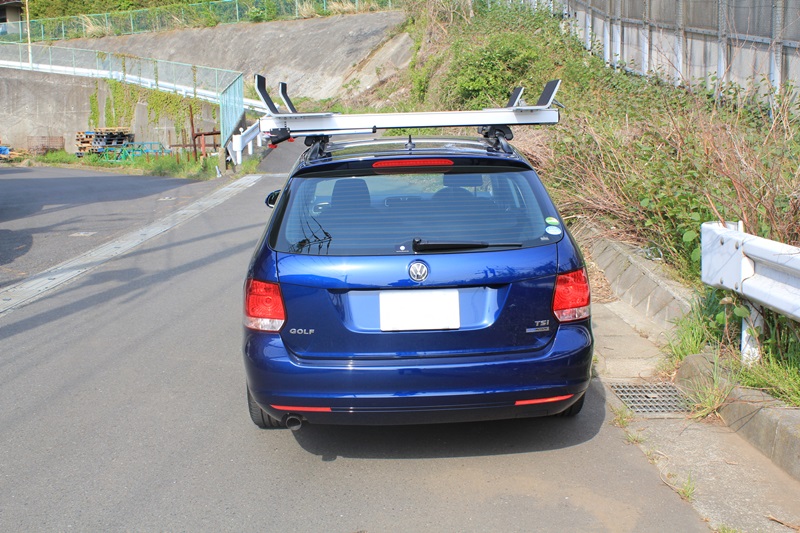

ヴァリアント、ルーフレール付 年式平成21年11月以降 型式1KC##にB型(横幅1555㎜、ボート積載内寸1430㎜、インフレー
タブルボート幅1600㎜まで)のオーバースライダー取付写真です。
写真の商品は品番OS2011(キャリア取付ピッチP=1020㎜ 取っ手長さT=550㎜)+OS0135(インフレータブルボート受け)で
す。RVイノーキャリアステーARにて取付です。
A型(横幅1690㎜、ボート積載内寸1570㎜、インフレータブルボート幅1750㎜まで)の取付は可能ですが屋根幅が狭いのでB型の
方が取付時にスマートに見えます。(積載艇幅による)

ゴルフヴァリアント ゴルフヴァリアント  ゴルフヴァリアント ゴルフヴァリアント ゴルフヴァリアント
ページの先頭へ戻る

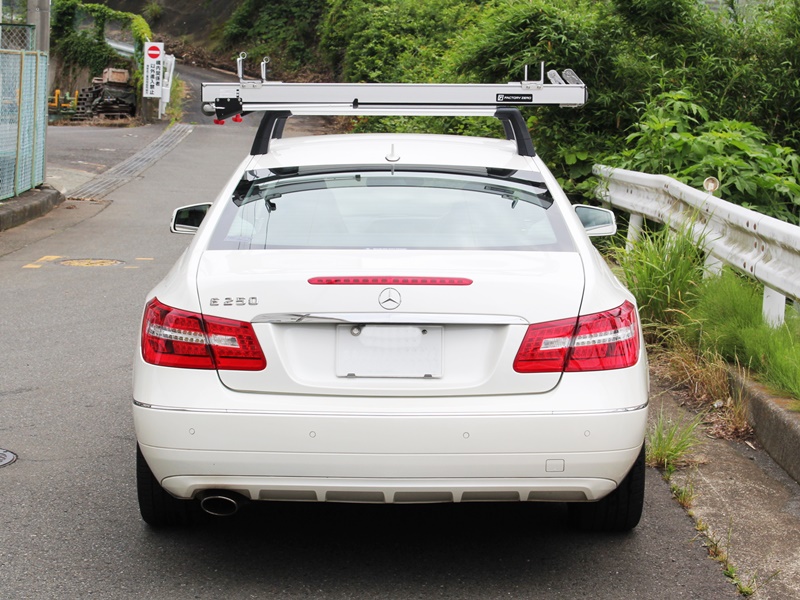

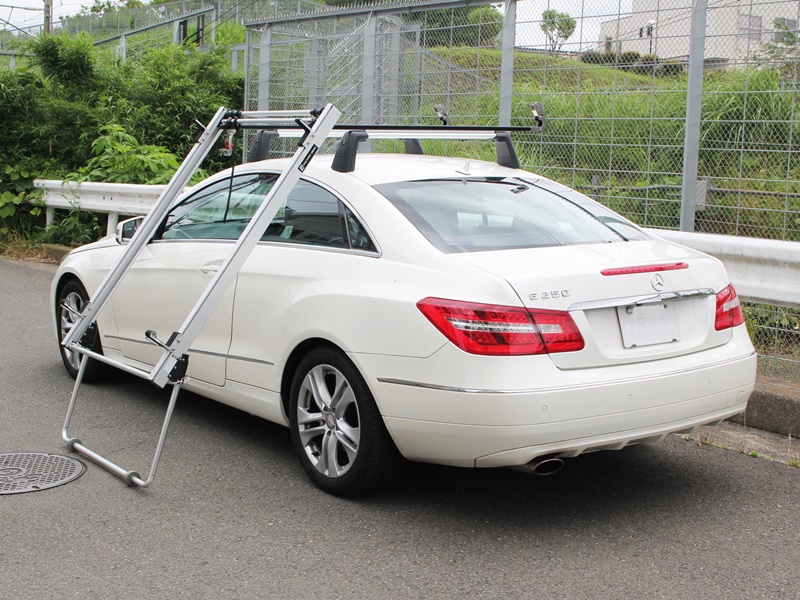

ベンツワゴン

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。


写真のオーバースライダーはOS2005L(A型)キャリア取付ピッチ1120㎜です。(ルーフレールに対してほぼ一杯です)
Eクラスワゴン211系ルーフレール付にA型(横幅1690㎜、ボート積載内寸1570㎜ インフレータブルボート積載内寸1750㎜)の
オーバースライダー取付可能確認出来ました。
ディンギーヨット(レーザー)積載予定にてマスト積載内寸スペース取る為にA型としました。
マスト積載しなければB型でもレーザーの積載は出来ます。

ベンツワゴン ベンツワゴン ベンツワゴン ベンツワゴン
ページの先頭へ戻る

外国産車 その他車種

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。
メルセデス・ベンツ メルセデス・ベンツ
ML300

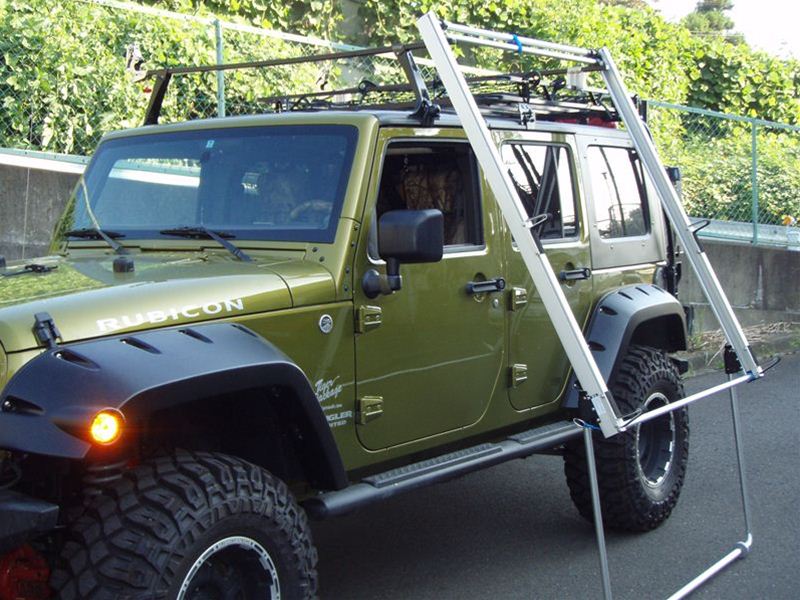

ジープチェロキー ジープラングラー ローバーディフェンダー

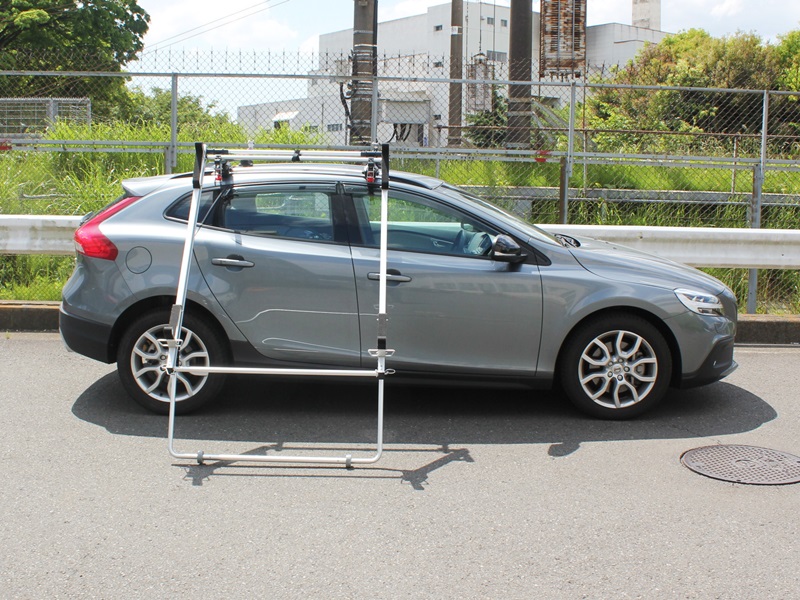

ボルボV70 フォルクスワーゲン ユーコンデナリ
ページの先頭へ戻る

各種、受け装着後の高さ写真
     ※ご注意:高さ関係はキャリアステー等でも変わります、数値は参考とし車庫等は十分余裕を持って下さい。

カローラの場合 車の屋根から受け上端まで

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。
OS0175ボート受
285ミリ
OS0135インフレ-タブル受
385ミリ
OS0185ディンギー受
328ミリ
OS0155カヌー受
645ミリ
OS0155カヌー受バー無し状態
260ミリ
OS0165ボード受
510ミリ
OS0165ボード受バー無し状態
510ミリ
ページの先頭へ戻る

ハイエースの場合 車の屋根から受け上端まで

※固有名の車種(例カローラフィルダー、オデッセイ、ハイエース等)でも年式、型式、によっては取扱出来ない場合が有ります。
 お車購入の前に必ず適合確認願います。
OS0175ボート受
265ミリ
OS0135インフレ-タブル受
365ミリ
OS0185ディンギー受
305ミリ
OS0155カヌー受
625ミリ
OS0155カヌー受バー無し状態
240ミリ
OS0165ボード受
490ミリ
OS0165ボード受バー無し状態
165ミリ
ページの先頭へ戻る
