JET BUNK
ジェットバンク
(ハンドウィンチ、すべるレール付、アルミ製)
ひとつ前のページへ戻る



紙カタログが必要な方、またご意見等お気軽にお問い合わせください。

ジェットバンク 4輪ベアリングタイヤウィンチ

取手ハンドルにて舵が切れます。
すべるレール
スロープ状レールエンド


レール後部が下方向に
曲げてあるので
載せ上げがスムーズ!!

すべるレールと
ハンドウィンチにより
載せ上げが楽々!!

オリジナルアルミフレーム

プラスチックホイルマリンタイヤ

●ウルトラ、FX-SHOなどの艇長にもバランスよく積載可能にするロングフレームを採用。(J-2260LSJ、J-2300LSJ) バウストッパー、ウィンチ標準装備

●アルミ製により軽くて丈夫で錆びず、ナイロン製ローラーベアリング入りホイール&後輪ブロックパターンタイヤ

前輪は09年より一回り大きいブロックパターンタイヤ採用により、楽にスムーズに動かすことができます。

●2015年4月よりバウストッパーが標準装備になりました。

●2018年よりSX-R1500用のレール幅の穴も追加になりました。
●後輪を中心にコンパスのように小回りがきき車幅も艇体内に納まりますので狭い場所でもOKです。(マリーナ置場等、業務用にも最適です)
●オプションにてカプラーが付けられます。

注意:トレーラーではありませんので、公道での牽引使用はできません。 牽引速度 時速5km以下(バギー車等の牽引に適します)

<<重要>>カプラーを使用しての動力牽引について

トレーラーではありませんので、公道での牽引使用はできません。

牽引速度 時速5km以下(歩行速度)での使用を厳守してください。

時速5km以下でも凹凸路での使用はできません。

バウンドしますと瞬間加重は重量の2倍〜3倍の重さがかかります。

守らずに走行しますと車軸シャフト等パーツが破損します。

重量艇対応の「JB104SUS 強化車軸シャフトキット」もございます。

動力で牽引される方は交換をお勧めします。

左写真:左が08年までの前輪チューブ入Aタイヤ

     右が09年からの前輪チューブレスJタイヤ

※交換の際はどちらか確認してください。

 Aタイヤの方もパーツ交換無しでJタイヤに交換使用可能です。
※08年までのジェットバンク前輪Aタイヤのチューブ交換方法(動画)

※砂浜での運搬および載せ上げには4〜5人必要です。


       SEADOO isを積載した写真

こちらのオンラインショッピングから購入が可能です。


※サイズ

※パーツ表&組立説明書PDF

※08年までのパーツ表&組立説明書PDF


※出荷荷姿
商品番号 商品名 全長 全幅 レール幅 重量 税抜価格 税込価格
J-2260LSJ ジェットバンク 3,190mm 1,130mm 520mm 約46kg \153,500 \168,850
JB104SUS  強化車軸シャフトキット         \15,700 \17,270

J−2260LSJ交換パーツ
JB102-6 JB100-4 JB101-3  JB110 JB106 JB105
IB010070AA  JB109  JL307S JL303  IB010120AA IB040063AA
JB107 JB104-4  P04-6-31-1  TA40J TA40F Z522
P10-3-35 P06-27 P06-50 Z521 P04-8-90 P04-8-18
P07-08 P05-08 P06-08  Z550 Z5021 Z522-1
JB10604

商品番号 商品名 税抜価格 税込価格
JB102-6 バンク用前フレーム2700ミリ \28,800 \31,680
JB100-4 バンク車軸フレームパーツ付L=710o \21,600 \23,760
JB101-3 バンク用前受サポートフレームレール幅500 \10,560 \11,616
JB110 曲げ角度付バンクレール/1本ジェットバンク用 \15,000 \16,500
JB106 フロントユニット用取手(ステンレス) \13,440 \14,784
JB105 フロントユニット用車軸バンク、L タイヤ無し \21,480 \23,628
IB010070AA 70角ブラケット4穴70mm \2,040 \2,244
JB109 ウィンチ用フロントタワーパイプ \4,200 \4,620
JL307S 強化ハンドウインチKB(4.5Mストラップ付) \11,600 \12,760
JL303 バウストッパーL700/ジェットバンク用 \11,000 \12,100
IB010120AA 70角ブラケットウインチ用120mm \3,840 \4,224
IB040063AA 38角ブラケット63.5mm \1,800 \1,980
JB107 フロントユニット用ボルトM10-55+ナイロンナットM10 \480 \528
JB104-4  車軸シャフトアルミムク Lシリーズ 260mm  \3,400 \3,740
P04-6-31-1 Uボルト6-31-100-10 バンク、L700用 \324 \356
TA40J Jタイヤ ベアリング 16x6.50-8新キャップ \13,750 \15,125
TA40F Fタイヤ ベアリング 18x9.50-8新キャップ \18,590 \20,449
Z522 エスカン 5mm 163-804 \340 \374
P10-3-35 SUS割ピン3-35 \60 \66
P06-27 Fタイヤ用ワッシャーM27W φ27xφ40x2t \288 \317
P06-50 フロントユニット用ワッシャーφ50xφ34.5x5t \1,000 \1,100
Z521 Dリング \280 \308
P04-8-90 SUS六角ボルト8-90 \192 \211
P04-8-18 SUS六角ボルト8-18 \54 \59
P07-08 SUSナットM8 \36 \40
P05-08 SUSスプリングワッシャーM8 \12 \13
P06-08 SUSワッシャーM8 \11 \12
Z550 バンクレール用キャップφ50x3t用 \960 \1,056
Z5021 70角用エンドキャップ黒 \840 \924
Z522-1 取っ手クリップ25Φ 45204 \240 \264
JB10604 ゴムキャップKP-22 \240 \264

こちらのオンラインショッピングから購入が可能です。



ジェットバンク強力ウィンチタイプ

●J-2260LSに装着されたスタンダードウィンチよりさらに強力なダブルギア ステンレスハンドウィンチJL305Sに交換されたモデルです。

● バウストッパー標準装備
●特に重たい艇や業務等で頻繁に使用する方におすすめです。


※サイズ


※パーツ表&組立説明書PDF


※出荷荷姿

商品番号 商品名 全長 全幅 レール幅 重量 税抜価格 税込価格
J-2300LSJ ジェットバンク強力ウィンチ新前輪  3,190mm 1,130mm 520mm 約47kg \171,900 \189,090


ジェットバンク SUV、LRV用

●PWC4人乗用

● バウストッパー標準装備
●前後フレームのみノーマルのジェットバンクに比べ+150mm長いです

●J-2900JはJ-2800Jに装着されたスタンダードウィンチよりさらに強力なダブルギア ステンレスハンドウィンチJL305Sに交換されたモデルです。


※サイズ

※パーツ表&組立説明書PDF

※出荷荷姿

商品番号 商品名 全長 全幅 レール幅 重量 税抜価格 税込価格
J-2800J ジェットバンクロングフレームSUV、LRV新前輪 3,365mm 1,130mm 520mm 約47kg \157,500 \173,250
J-2900J ジェットバンクロングフレーム強化ウィンチ 3,365mm 1,130mm 520mm 約47kg \176,000 \193,600

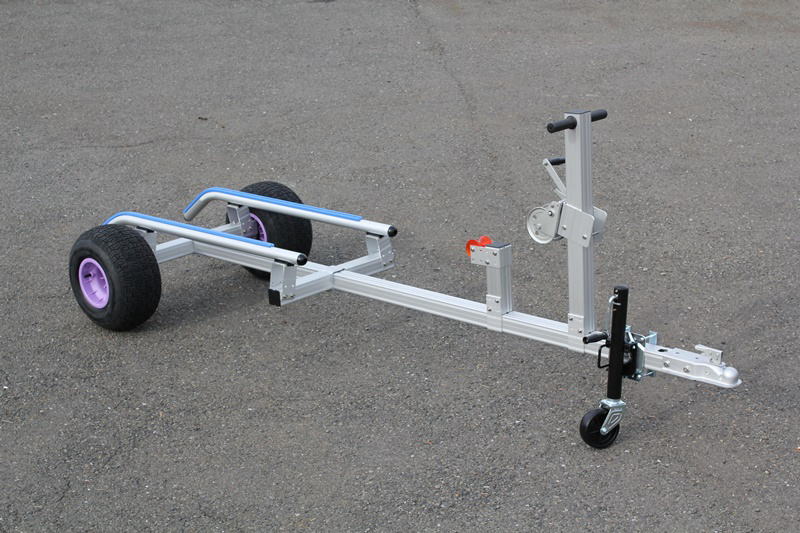

マリーナバンク(マリーナ用ジェットバンク)

SEA DOO フィッシュプロを積載しています
●ジェットバンクをマリーナ向けに改造したタイプ。
車幅も艇体より狭くスペースが有効活用でき、マリーナ等でスロープの上下架作業を含めより多くのPWCを保管するのに便利です。
●カプラー、ハンドウィンチ、ジャッキ、すべるレール、バウストッパーが標準装備されていますので施設内にスロープがありヒッチメンバー付の動力車があれば
ユーザー様お1〜2人での上下架が可能です。

※パーツ表&組立説明書PDF

※出荷荷姿

商品番号 商品名 全長 全幅 レール幅 税抜価格 税込価格
J-227 マリーナバンク カプラー、ジャッキ、取手付 3,465mm 1,130mm 520mm \132,300 \145,530


マリーナバンク(強力ウィンチタイプ)

●J-227に装着されたスタンダードウィンチよりさらに強力なダブルギア ステンレスハンドウィンチJL305Sに交換されたモデルです。

マリーナジェットバンクを使用している置き場さんの動画です。
(ジェットフィールド湘南編)

※出荷荷姿
商品番号 商品名 全長 全幅 レール幅 税抜価格 税込価格
J-233 マリーナバンク カプラー、SUSウィンチ、ジャッキ、取手付 3,465mm 1,130mm 520mm \150,800 \165,880

こちらのオンラインショッピングから購入が可能です。





オプション カプラー
ジェットバンク&大型ランチャー用(専用スペンサー、ボルト付)
注意:トレーラーではありませんので、公道での牽引使用はできません。 牽引速度 時速5km以下(バギー車等の牽引に適します)
HOW TO ジェットバンク+カプラ!!
(動画見れます)




<<重要>>カプラーを使用しての動力牽引について

トレーラーではありませんので、公道での牽引使用はできません。

牽引速度 時速5km以下(歩行速度)での使用を厳守してください。

時速5km以下でも凹凸路での使用はできません。

バウンドしますと瞬間加重は重量の2倍〜3倍の重さがかかります。

守らずに走行しますと車軸シャフト等パーツが破損します。



重量艇対応の「JB104SUS 強化車軸シャフトキット」もございます。

動力で牽引される方は交換をお勧めします。

商品番号 商品名 税抜価格 税込価格
JL302 オプション カプラー  \10,100 \11,110
JB104SUS   強化車軸シャフトキット \15,700 \17,270
カプラー交換パーツ
 JL301K  JL302-1 P04-12-100 P07-12
P05-12 P06-12
商品番号 商品名 税抜価格 税込価格
JL301K カプラー KB 2インチ/75mmハウジング゙ \8,160 \8,976
JL302-1 カプラー用(専用スペーサー) \720 \792
P04-12-100 SUS六角ボルト12-100 \420 \462
P07-12 SUSナットM12 \120 \132
P05-12 SUSスプリングワッシャーM12 \36 \40
P06-12 SUSワッシャーM12 \36 \40

こちらのオンラインショッピングから購入が可能です。




オプション バウストッパー
バウストッパーを付けることでハンドウィンチにてしっかりと本体に艇を固定できます。(J-2260LSJ、J-2300LSJ、J-277、J-2800J標準装備品)

※サイズ
商品番号 商品名 税抜価格 税込価格
JL303 オプション バウストッパー (ボルト付) \11,000 \12,100
バウストッパー交換パーツ
 JL303-1  JL510 IB010070AE IB010070AA
 P04-8-90  P07-08 P05-08 P06-08
商品番号 商品名 税抜価格 税込価格
JL303-1 バウストッパーメインフレーム \5,040 \5,544
JL510 バウストップローラーのみ 69mmx77φx14φ \3,200 \3,520
IB010070AE 70角ブラケット8穴70mm \2,040 \2,244
IB010070AA 70角ブラケット4穴70mm \2,040 \2,244
P04-8-90 SUS六角ボルト8-90 \192 \211
P07-08 SUSナットM8 \36 \40
P05-08 SUSスプリングワッシャーM8 \12 \13
P06-08 SUSワッシャーM8 \11 \12

こちらのオンラインショッピングから購入が可能です。

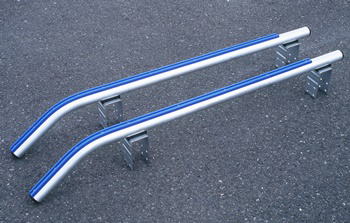

曲げ角度付バンクレール
旧タイプのジェットバンク J-224お持ちの方にも交換用として販売いたします。
※写真は2本になります、1本からの販売になります。
商品番号 商品名 税抜価格 税込価格
JB110 曲げ角度付バンクレール \15,000/1本 \16,500/1本

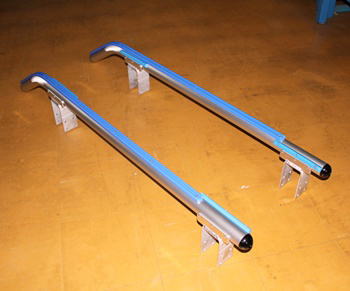

強化曲げ角度付バンクレール
業務向けに強化バンクレールもあります。
※写真は2本になります、1本からの販売になります。 1本でのご注文の際は左右どちらかご指示願います。
(ジェットバンクを後方からみて左右 どちらか確認ください)

商品番号 商品名 税抜価格 税込価格
JB110S 強化曲げ角度付バンクレール/1本 \22,200/1本 \24,420/1本

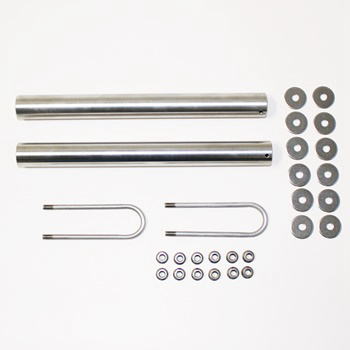

ステンレス強化車軸シャフトキット
500s近い重量艇に。

※パーツ表&組立説明書
 2014年以降のジェットバンクは片側Uボルト3本になっていますので付属の大きいワッシャーを交換しフランジセレートナットにて固定してください。
商品番号 商品名 税抜価格 税込価格
JB104SUS ステンレス強化車軸シャフトキット260o \15,700 \17,270

<<これからジェットを始める方、必見!>>
「PWCの運搬方法の紹介」

「PWCルール&マナー」

紙カタログが必要な方、またご意見等お気軽にお問い合わせください。

●マリン用船台の特注、業務に合わせた特注品の製作も致しますのでお問い合わせください。
