| 主な適応 |
ｻﾝTB-02
＆
TBJ-01/02/03
|
ｻﾝTB-11 |
ｻﾝTB-06 |
ｻﾝTB-03 |
ｻﾝTB-09 |
ｿﾚｯｸｽNX |
ﾔﾏﾊLV-350M |
| J-2000 |
●
|
●
|
●
|
●
|
●
|
●
|
●
|
| 主な適応 |
ﾔﾏﾊE-350MJⅡ |
ﾔﾏﾊLV-300MJ |
ﾔﾏﾊE300MJ |
ﾋﾞｶｲｻﾞｰTYPE1 |
ﾀｲﾄｼﾞｬﾊﾟﾝA1/C1 |
ﾀｲﾄｼﾞｬﾊﾟﾝRR |
オキST10 |
| J-2000 |
●
|
●
|
●
|
× |
× |
× |
● |
※1：艇によっては船底とフレームの隙間がなくなり装着できない場合があります。
レールが通るスペースは高さ約85mmX幅約71mmの隙間が必要です。
※2：NX04model はレール収納時に前側のトレーラーバンクレール用ブラケットの上にレールが乗る場合があります。
上記以外のトレーラーの場合は下記をご確認ください。

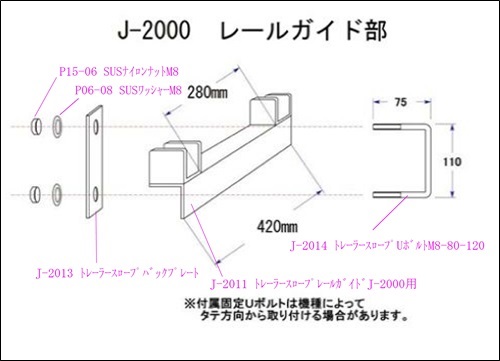

●「レールガイド部」がトレーラーのバンクレールの間に入り、後端フレームに取付可能か？
|
レールガイド部サイズは横全長420ミリです。
取付用のUボルトサイズは有効幅112ミリ、奥行76ミリです。
特に後端フレームにR形状がかなり深くついている場合はUボルトが入らないことがあります、その際は別途大きめのUボルト等、ご用意していただければ可能になります。
※Rがきつく付いているフレームに装着した場合、レールガイド部に艇のボトムが当たることがありますのでその際はバンクレールを上げて調整してください。レールガイドパーツのサイズのダミーにて事前にご確認してみることをお奨めします。
※取付部にナンバープレート等がある場合はプレート等の移動が必要です。(公道以外)

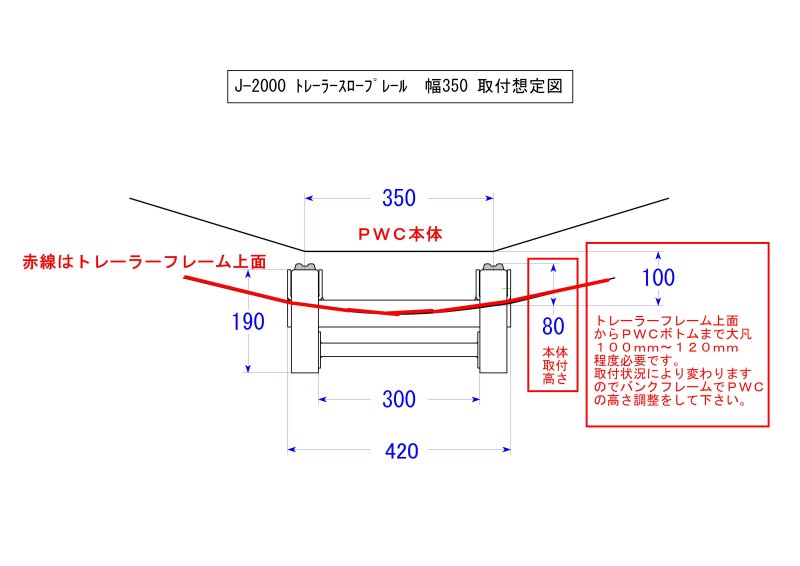

※艇とトレーラーの合性によってはレールを収納できない場合があります、装着後のレールが通るスペースは高さ約85mmX幅約71mmの隙間が必要です。
※取り付けるトレーラー側のフレームが低いと
スロープレールの後端が地面に近くなり危険ですのでご確認下さい。
|
|
HOW TO トレーラースロープレール（動画）
