BOAT LAUNCHER
大型ボート用ランチャー
商品紹介のトップへひとつ前のページへ戻る



紙カタログが必要な方、またご意見等お気軽にお問い合わせください。

大型ランチャーは積載重量が380Kg(Jタイヤは250s)までのモデルが有り砂浜からの上げ下ろしが必要な場合に使用出来ます。

又スロープ使用でも重量艇はこのモデルのご使用をお勧めします、特にハードボトムインフレータブルレスキューや和船等に使用されています。

L700とL745の2種類有りますが後ろ受けの違いのみです。 FRPボート、ハードボトムインフレータブルはL700、インフレータブル(ゴム底)はL745となります(積載重量は違いますのでご注意ください)。

タイヤはG、F、J、Kから選べます。

コンクリートスロープのみでの使用の場合はKがお勧めです。台車が沈むので乗せ上げが楽に行えます。



●マリン用船台の特注、業務に合わせた特注品の製作も致しますのでお問い合わせください。










大型ランチャーL700シリーズ


※2015年4月よりバウストッパーが標準装備になりました。

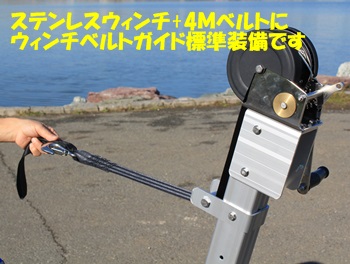

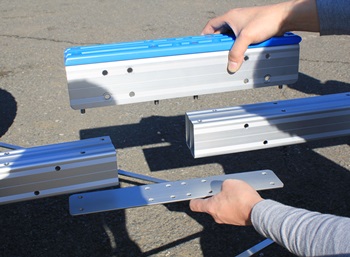

ウィンチベルトガイドは高さ調整式にてボート側のバウアイと高さを合わせればより楽に上下架出来ます。  LLCフレームのみ運送の関係でジョイント延長(500o)になります。


Gタイヤ Fタイヤ Jタイヤ キャスター
大型ランチャーL700浮力写真

※L700はフレーム重量が重いので同じタイヤでもF620等に比べ沈みます。

タイヤによって浮力が変わります。
G・Fタイヤはタイヤ浮力があるので浮きます。Jタイヤの場合はほとんど沈みます。
G・Fタイヤの船台を沈めたい場合は、フレームにバラスト(30〜50s位)を付けることで沈むようになります。
K(キャスター)は浮きません。



●船台格納スペースに限りがある場合、車軸幅サイズやウィンチの高さ等の変更も可能です。

 お気軽にご相談ください。





●前輪は09年より一回り大きいブロックパターンタイヤ採用により、楽にスムーズに動かすことができます。
下写真:左が08年までの前輪チューブ入Aタイヤ
     右が09年からの前輪チューブレスJタイヤ
※交換の際はどちらか確認してください。


●特徴の艇長さはエンジン重量等バランスにより変わります。
●ベアリング入りタイヤにより船外機を取付たままでも容易に運べます、海水もOK
●ウィンチが標準で付いているので、楽に引き上げることが出来ます。
●前輪は自在回転式操舵ハンドル付き空気入りJタイヤがWにてハンドリングが容易に出来ます。
●材質:耐蝕アルミ合金アルマイト付
●適応艇種:16ft位までのFRPボート、インフレータブルボート等、後受は可動式です。
●有効全長3600mm、幅1680mmです。
●アルミ製により軽くて丈夫で錆びず、G、Fタイヤ仕様はナイロン製ローラーベアリング入りホイールの前輪Wタイヤ&ブロックパターンタイヤ
により楽にスムーズに動かすことができす、ハンドウィンチも標準で付いています。
●オプションにてカプラーが付けられます。(公道は走れません!)

商品番号

商品名 材質 特徴 積載重量 総重量 タイヤサイズ 税別価格 税込価格

L700GM

大型ランチャーGタイヤ
前輪Wタイヤ付3.6M

アルミ製 約15ft位まで(バランスにより変わります) 380kg 44kg 550φx245mm \185,500 \204,050

L700GL

大型ランチャーGタイヤ
前輪Wタイヤ付4M

アルミ製 約16ft位まで(バランスにより変わります) 380kg 44kg 550φx245mm \190,800 \209,880
L700GLLC

大型ランチャーGタイヤ
前輪Wタイヤ付4.5M(分割式)

アルミ製 約18ft位まで(バランスにより変わります) 380kg 44kg 550φx245mm \202,200 \222,420

L700FM

大型ランチャーFタイヤ
前輪Wタイヤ付3.6M

アルミ製 約15ft位まで(バランスにより変わります) 380kg 40kg 425φx220mm \177,200 \194,920

L700FL

大型ランチャーFタイヤ
前輪Wタイヤ付4M

アルミ製 約16ft位まで(バランスにより変わります) 380kg 40kg 425φx220mm \182,300 \200,530
L700FLLC

大型ランチャーFタイヤ
前輪Wタイヤ付4.5M(分割式)

アルミ製 約18ft位まで(バランスにより変わります) 380kg 40kg 425φx220mm \193,500 \212,850

L700JM

大型ランチャーJタイヤ
前輪Wタイヤ付3.6M

アルミ製 約15ft位まで(バランスにより変わります) 250kg 32kg 405φx160mm \166,800 \183,480

L700JL

大型ランチャーJタイヤ
前輪Wタイヤ付4M

アルミ製 約16ft位まで(バランスにより変わります) 250kg 32kg 405φx160mm \171,900 \189,090
L700JLLC

大型ランチャーJタイヤ
前輪Wタイヤ付4.5M(分割式)

アルミ製 約18ft位まで(バランスにより変わります) 250kg 32kg 405φx160mm \183,100 \201,410

L700KM

大型ランチャーSRキャスター150
前輪Wタイヤ付3.6M
アルミ製 約15ft位まで(バランスにより変わります) 380kg 34kg 150φx40mm \165,900 \182,490

L700KL

大型ランチャーSRキャスター150
前輪Wタイヤ付4M

アルミ製 約16ft位まで(バランスにより変わります) 380kg 34kg 150φx40mm \171,000 \188,100

L700KLLC

大型ランチャーSRキャスター150
前輪Wタイヤ付4.5M(分割式)

アルミ製 約18ft位まで(バランスにより変わります) 380kg 34kg 150φx40mm \182,200 \200,420

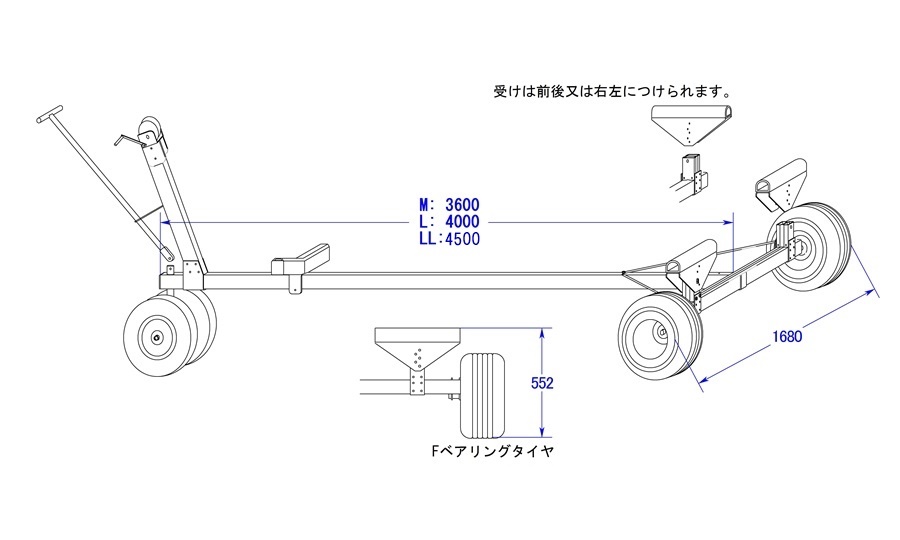

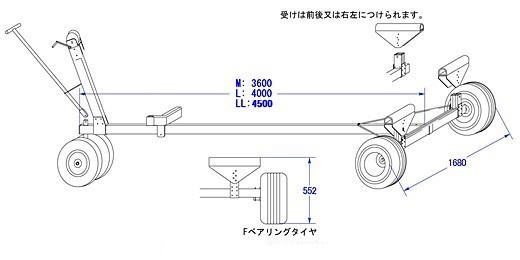

※サイズ

※パーツ表&組立説明書PDF

※L700GM荷姿



大型船台用強化車軸(ステンレス丸棒)

●レスキュー等積載艇も重量が重くなってきています。

 標準仕様アルミ丸棒に加えステンレス車軸に交換が出来るようになりました。

商品番号

商品名 特徴 税別価格 税込価格

JB104-3

強化車軸シャフト(SUSムク)バンク/L700/L745用 ステンレス車軸のみ、1台分は2本必要 \6,500 \7,150






※パーツ表&組立説明書PDF

商品番号

商品名 特徴 税別価格 税込価格

JB104SUS

ステンレス強化車軸シャフトキット260mm(バンク/L)

Uボルト付車軸キット

\14,300 \15,730










商品番号

商品名 税別価格 税込価格

L70020

L700/745用牽引UフックM12(取付ボルト付) \6,850 \7,535





組立図


商品番号

商品名 税別価格 税込価格

L70018

大型L700ランチャー延長500mmキット \13,800 \15,180

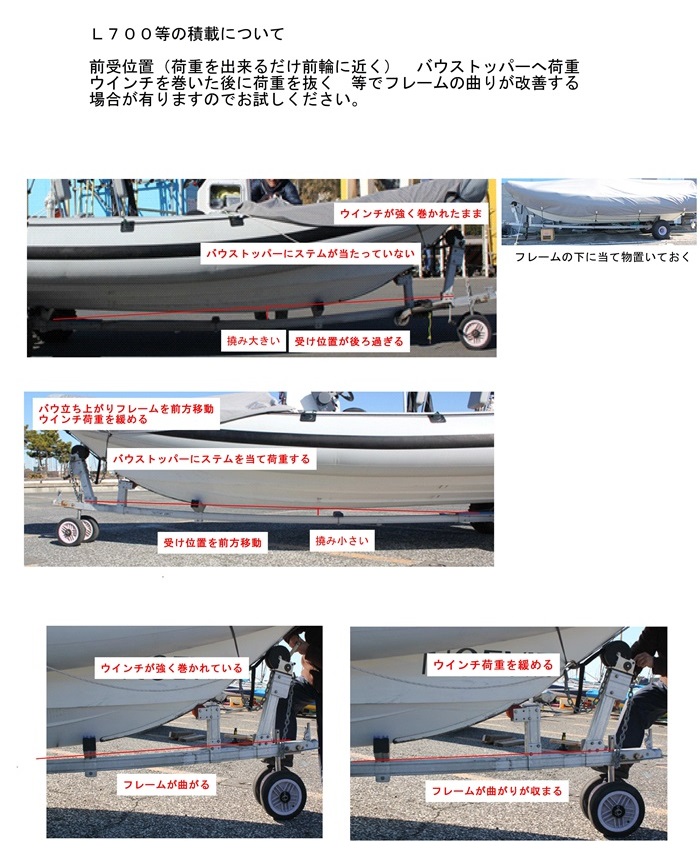

ワンポイントアドバイス

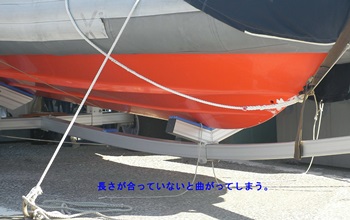

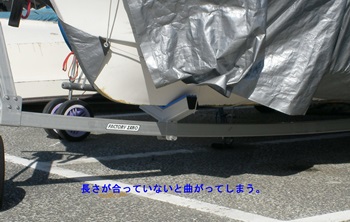

●艇の長さが合っていない使用例


※対処方法
●前受をできるだけ前方固定する。
●ウインチベルトガイドの位置をボートのアイと並行にする。
●旧タイプのL700にはベルトガイドが付いておりませんので取付を推奨致します。

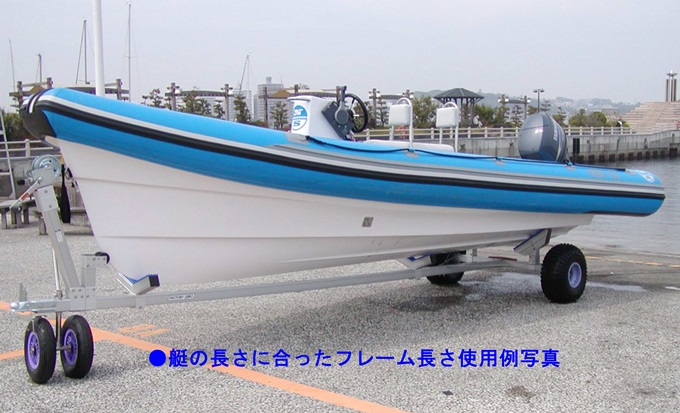

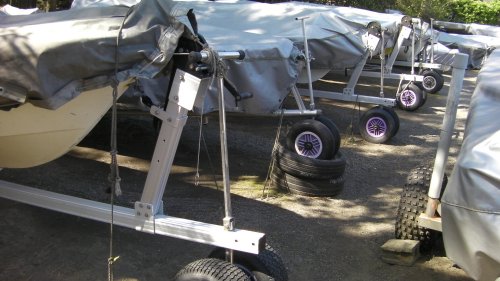

L700使用例



大型ランチャーL745シリーズ


※2015年4月よりバウストッパーが標準装備になりました。

ウィンチベルトガイドは高さ調整式にてボート側のバウアイと高さを合わせればより楽に上下架出来ます。  LLCフレームのみ運送の関係でジョイント延長(500o)になります。

Gタイヤ Fタイヤ Jタイヤ キャスター

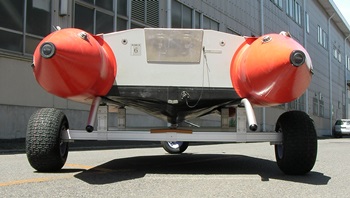

※写真はL745FL(Fタイヤ、Lフレーム)にアキレスSG−140を乗せています。







●船台格納スペースに限りがある場合、車軸幅サイズやウィンチの高さ等の変更も可能です。

 お気軽にご相談ください。





●前輪は09年より一回り大きいブロックパターンタイヤ採用により、楽にスムーズに動かすことができます。
下写真:左が08年までの前輪チューブ入Aタイヤ
     右が09年からの前輪チューブレスJタイヤ
※交換の際はどちらか確認してください。

●特徴の艇長さはエンジン重量等バランスにより変わります。
●ベアリング入りタイヤにより船外機を取付たままでも容易に運べます、海水もOK
●ウィンチが標準で付いているので、楽に引き上げることが出来ます。
●前輪は自在回転式操舵ハンドル付き空気入りJタイヤがWにてハンドリングが容易に出来ます。
●アルミバンクレール受けによりチューブとボトムが巧く合います。

●材質:耐蝕アルミ合金アルマイト付
●適応艇種:16ft位までのゴム底インフレータブルボート等。
●有効全長3600mm、幅2060mmです。
●アルミ製により軽くて丈夫で錆びず、G、Fタイヤ仕様はナイロン製ローラーベアリング入りホイールの前輪Wタイヤ&ブロックパターンタイヤにより楽にスムーズに動かすことができす、ハンドウィンチも標準で付いています。
●オプションにてカプラーが付けられます。(公道は走れません!)

商品番号 商品名 材質 特徴 積載重量 総重量 タイヤサイズ 税別価格 税込価格
L745GM ゴム底用大型ランチャーGタイヤ
前輪Wタイヤ付3.6M
アルミ製 約15ft位まで(バランスにより変わります) 380kg 54kg 550φx245mm \208,800 \229,680
L745GL ゴム底用大型ランチャーGタイヤ
前輪Wタイヤ付4M
アルミ製 約16ft位まで(バランスにより変わります) 380kg 54kg 550φx245mm \213,900 \235,290
L745GLLC ゴム底用大型ランチャーGタイヤ
前輪Wタイヤ付4.5M(分割式)
アルミ製 約18ft位まで(バランスにより変わります) 380kg 54kg 550φx245mm \225,100 \247,610
L745FM ゴム底用大型ランチャーFタイヤ
前輪Wタイヤ付3.6M
アルミ製 約15ft位まで(バランスにより変わります) 380kg 50kg 425φx220mm \200,400 \220,440
L745FL ゴム底用大型ランチャーFタイヤ
前輪Wタイヤ付4M
アルミ製 約16ft位まで(バランスにより変わります) 380kg 50kg 425φx220mm \205,500 \226,050
L745FLLC ゴム底用大型ランチャーFタイヤ
前輪Wタイヤ付4.5M(分割式)
アルミ製 約18ft位まで(バランスにより変わります) 380kg 50kg 425φx220mm \216,700 \238,370
L745JM ゴム底用大型ランチャーJタイヤ
前輪Wタイヤ付3.6M
アルミ製 約15ft位まで(バランスにより変わります) 250kg 42kg 405φx160mm \190,100 \209,110
L745JL ゴム底用大型ランチャーJタイヤ
前輪Wタイヤ付4M
アルミ製 約16ft位まで(バランスにより変わります) 250kg 42kg 405φx160mm \195,200 \214,720
L745JLLC ゴム底用大型ランチャーJタイヤ
前輪Wタイヤ付4.5M(分割式)
アルミ製 約18ft位まで(バランスにより変わります) 250kg 42kg 405φx160mm \206,400 \227,040
L745KM ゴム底用大型ランチャー キャスターK106
前輪Wタイヤ付3.6M
アルミ製 約15ft位まで(バランスにより変わります) 380kg 44kg 150φx40mm \188,600 \207,460
L745KL ゴム底用大型ランチャー キャスターK106
前輪Wタイヤ付4M
アルミ製 約16ft位まで(バランスにより変わります) 380kg 44kg 150φx40mm \193,700 \213,070
L745KLLC ゴム底用大型ランチャー キャスターK106
前輪Wタイヤ付4.5M(分割式)
アルミ製 約18ft位まで(バランスにより変わります) 380kg 44kg 150φx40mm \204,900 \225,390

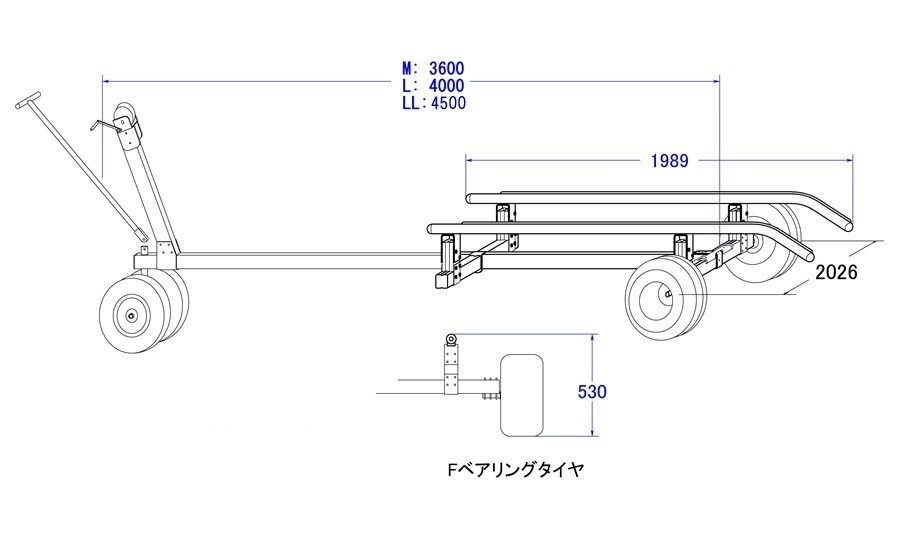

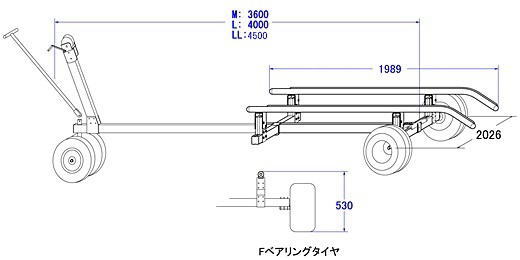

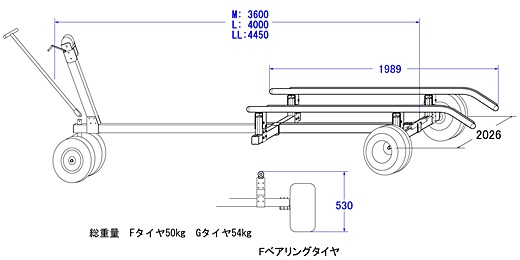

※サイズ

※パーツ表&組立説明書PDF

※L745GM荷姿




大型船台用強化車軸(ステンレス丸棒)

●レスキュー等積載艇も重量が重くなってきています。

 アルミ丸棒仕様の旧ランチャー向けにステンレス車軸に交換が出来ます。



※2016年モデルからは標準装備となっております。

商品番号

商品名 特徴 税別価格 税込価格

JB104-3

強化車軸シャフト(SUSムク)バンク/L700/L745用 ステンレス車軸のみ、1台分は2本必要 \6,500 \7,150






※パーツ表&組立説明書PDF

商品番号

商品名 特徴 税別価格 税込価格

JB104SUS

ステンレス強化車軸シャフトキット260mm(バンク/L)

Uボルト付車軸キット

\14,300 \15,730








商品番号

商品名 税別価格 税込価格

L70020

L700/745用牽引UフックM12(取付ボルト付) \6,850 \7,535





組立図


商品番号

商品名 税別価格 税込価格

L70018

大型L700ランチャー延長500mmキット \13,800 \15,180

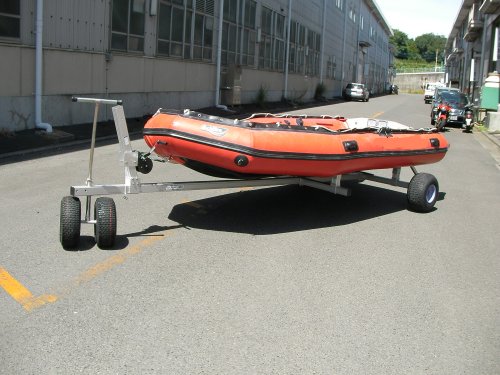

L745使用例


大型ランチャーL746シリーズ


 大型ランチャーL745シリーズにすべるレールを取付けたタイプです。

●特徴の艇長さはエンジン重量等バランスにより変わります。
●ベアリング入りタイヤにより船外機を取付たままでも容易に運べます、海水もOK
●ウィンチが標準で付いているので、楽に引き上げることが出来ます。
●前輪は自在回転式操舵ハンドル付き空気入りJタイヤがWにてハンドリングが容易に出来ます。
●アルミバンクレール受けにすべるレールがついていますので、FRPボートも積載可能。

●材質:耐蝕アルミ合金アルマイト付
●適応艇種:16ft位までのゴム底インフレータブルボート、FRPボートも積載可能。
●有効全長3600mm、幅2060mmです。
●アルミ製により軽くて丈夫で錆びず、G、Fタイヤ仕様はナイロン製ローラーベアリング入りホイールの前輪Wタイヤ&ブロックパターンタイヤにより楽にスムーズに動かすことができす、ハンドウィンチも標準で付いています。
●オプションにてカプラーが付けられます。(公道は走れません!)

商品番号 商品名 材質 特徴 積載重量 総重量 タイヤサイズ 税別価格 税込価格
L746GM 大型ランチャーGタイヤ
前輪Wタイヤ付3.6M 104レール付
アルミ製 約15ft位まで(バランスにより変わります) 380kg 54kg 550φx245mm \219,100 \241,010
L746GL 大型ランチャーGタイヤ
前輪Wタイヤ付4M 104レール付
アルミ製 約16ft位まで(バランスにより変わります) 380kg 54kg 550φx245mm \224,200 \246,620
L746GLLC 大型ランチャーGタイヤ
前輪Wタイヤ付4.5M(分割式) 104レール付
アルミ製 約18ft位まで(バランスにより変わります) 380kg 54kg 550φx245mm \235,400 \258,940
L746FM 大型ランチャーFタイヤ
前輪Wタイヤ付3.6M 104レール付
アルミ製 約15ft位まで(バランスにより変わります) 380kg 50kg 425φx220mm \210,700 \231,770
L746FL 大型ランチャーFタイヤ
前輪Wタイヤ付4M 104レール付
アルミ製 約16ft位まで(バランスにより変わります) 380kg 50kg 425φx220mm \215,800 \237,380
L746FLLC 大型ランチャーFタイヤ
前輪Wタイヤ付4.5M(分割式) 104レール付
アルミ製 約18ft位まで(バランスにより変わります) 380kg 50kg 425φx220mm \227,000 \249,700
L746JM 大型ランチャーJタイヤ
前輪Wタイヤ付3.6M 104レール付
アルミ製 約15ft位まで(バランスにより変わります) 250kg 42kg 405φx160mm \200,300 \220,330
L746JL 大型ランチャーJタイヤ
前輪Wタイヤ付4M 104レール付
アルミ製 約16ft位まで(バランスにより変わります) 250kg 42kg 405φx160mm \205,400 \225,940
L746JLLC 大型ランチャーJタイヤ
前輪Wタイヤ付4.5M(分割式) 104レール付
アルミ製 約18ft位まで(バランスにより変わります) 250kg 42kg 405φx160mm \216,600 \238,260
L746KM 大型ランチャーK104
前輪Wタイヤ付3.6M 104レール付
アルミ製 約15ft位まで(バランスにより変わります) 380kg 44kg 150φx40mm \198,900 \218,790
L746KL 大型ランチャーK104
前輪Wタイヤ付4M 104レール付
アルミ製 約16ft位まで(バランスにより変わります) 380kg 44kg 150φx40mm \204,000 \224,400
L746KLLC 大型ランチャーK104
前輪Wタイヤ付4.5M(分割式) 104レール付
アルミ製 約18ft位まで(バランスにより変わります) 380kg 44kg 150φx40mm \215,200 \236,720



 L700 OPTION

 L700 オプション


<<<L700 オプションパーツ&追加パーツ>>>



●ジェットバンク&大型ランチャー用(専用スペーサー、ボルト付)

注意:トレーラーではありませんので、公道での牽引使用はできま

せん。 牽引速度 時速5km以下(バギー車等の牽引に適します)



 JL302 カプラー

●バウストッパーを付けることでハンドウィンチにてしっかりとランチャー本体に艇を固定出来ます。
●本品は2015年から標準装備となっています。









 JL303 バウストッパー(ボルト付)

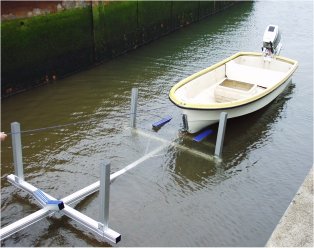

●L700Fに幅ガイドを付けると浮いている船台の中心に艇が寄り乗せ

上げ易くなります。

写真の状態はL797を2セット使用しています。

  L797 L700用幅ガイド内寸1740mm

  L795 L700用幅ガイド内寸2100mm





●このスレ止メ受けはL700大型ランチャーのフレーム部分の任意の

位置に取り付けることが出来ます。





●ウインチで艇を引き上げる時に艇体バウ部分がフレームと擦れる

場合に使用してください。取付個数はスロープ角度、艇のバウ角度に

より変わります。





 L70013 L700用スレ止め受けセット/KT1030E/150mm





●前受けレール付き

●写真は前受けレール付きをオプション追加した状態のL700です。

Gタイヤ、Fタイヤ等、浮力のあるタイヤ使用時や波で乗せにくい場所

等で艇をランチャーに載せるときに有効です。



  L70002 L700用前受けレール付き

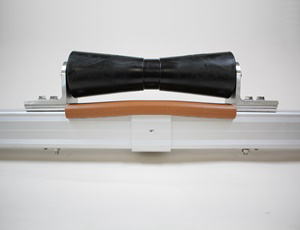

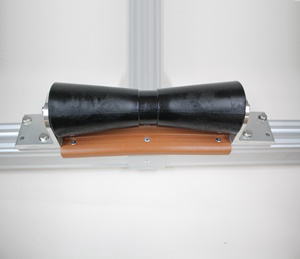

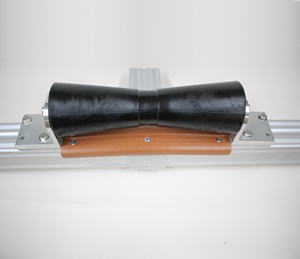

●L700用キールローラーセット90x300新型


※キールローラーの形状が下写真に変更になりました。






 ●ベース&ローラー他セットにて



  L793 L700用キールローラーセット89x295新型
